3-866-417-11 (1)

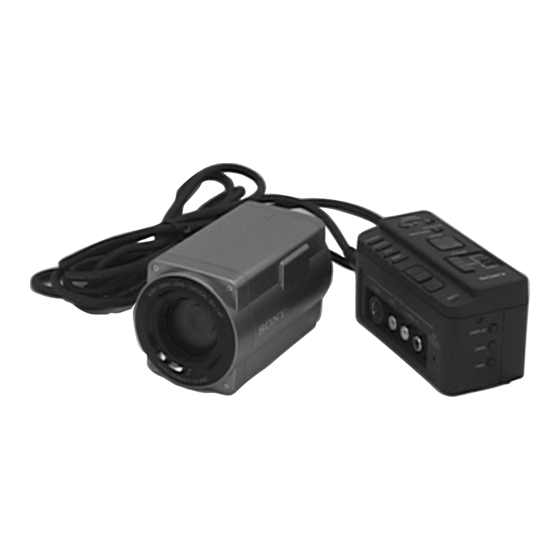

Color Video Camera
Operating Instructions
Mode d'emploi
CVX-V18NS/V18NSP
©1999 by Sony Corporation

Publicité

Chapitres

Table des Matières
loading

Manuels Connexes pour Sony CVX-V18NS

Sommaire des Matières pour Sony CVX-V18NS

  • Page 1 3-866-417-11 (1) Color Video Camera Operating Instructions Mode d’emploi CVX-V18NS/V18NSP ©1999 by Sony Corporation...
  • Page 2 Owner’s Record The model and serial numbers are located on the bottom. Record the serial number in the space provided below. Refer to these numbers whenever you call upon your Sony dealer regarding this product. Model No. CVX-V18NS Serial No.
  • Page 3 Caution: Do not handle damaged or leaking lithium ion battery. For the customers in the United States CAUTION You are cautioned that any changes or modifications not expressly approved in this manual could void your authority to operate this equipment. Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC...

  • Page 4: Features

    Features • NightShot function. • Precision CCD with 470,000 pixel for CVX-V18NS and 570,000 pixel for CVX-V18NSP. • Macro function 10 mm close-up shooting ability. • The supplied adaptor allows connection to the DSR-V10/V10P VCR. • Video/audio and S-Video outputs allow connections...

  • Page 5: Table Des Matières

    Table of contents Features ....................4 Identifying the parts ................6 Connections ................... 8 Connecting the camera to the main unit ........8 Connecting this unit to the Video Cassette Recorder (VCR) ........9 Using this unit as a single video camera ........11 Resetting the date and time ...............

  • Page 6: Identifying The Parts

    Identifying the parts !¡ !™ !£ !¢ !∞ !§ !¶ !• !ª @º !º @¡ @™ @£ @¢ @∞...

  • Page 7: Main Unit

    @¡ BATTERY RELEASE Main unit 1 SHUTTER button button @™ Connector (for the 2 EXPOSURE button camera cable) 3 TITLE button 4 MENU button Adaptor @£ RELEASE button 5 S VIDEO jack 6 VIDEO/AUDIO OUTPUT @¢ Connector jacks Camera 7 ZOOM button @∞...

  • Page 8: Connections

    Connections The DSR-V10/V10P VCR can be connected to this unit. The VCR supplies power to this unit. When using this unit as a single video camera, connect this unit to a TV or VCR using the A/V connecting cable (not supplied). Refer to the operating instructions supplied with the equipment to be connected.

  • Page 9: Connecting This Unit To The Video Cassette Recorder (Vcr)

    Connecting this unit to the Video Cassette Recorder (VCR) The recommended VCR to be connected to this unit is the Sony DSR-V10/V10P. The DSR-V10 is used in the sample illustration. (1) Open the LCD screen on the VCR and remove the jack cover.
  • Page 10 Connections (3) Attach this unit to the supplied adaptor. When removing this unit from the adaptor [a] Slide the RELEASE button on this unit in the direction of the arrow. When removing the adaptor from the VCR [b] Slide the RELEASE button on the adaptor in the direction of the arrow.

  • Page 11: Using This Unit As A Single Video Camera

    Notes • When this unit is not connected to the VCR, be sure to attach the jack cover on the VCR for jack protection. The procedure for attaching the jack cover is same as the procedure for attaching the adaptor. •...
  • Page 12 Connections (2) Connect other video equipment using the A/V connecting cable (not supplied). Use an appropriate audio/video connecting cable to connect this unit to other video equipment. If the other video equipment has an S VIDEO jack, connect the S VIDEO jack instead of the yellow (video) jack.
  • Page 13 Notes • If howling is heard from the speakers when using an external microphone, lower the volume level of the connected equipment or move the microphone away from the speakers. • When using the extension camera cable (not supplied), supply power with the AC power adaptor or DC power adaptor.

  • Page 14: Resetting The Date And Time

    Resetting the date and time You can reset the date and time in the menu system. (1) Press MENU to display the menu. (2) Press +/– to select ETC, then press EXEC. (3) Press +/– to select CLOCK SET, then press EXEC.
  • Page 15 The year changes as follows: 1999 ˜ 2000 N · · · · n 2029 Notes on the time indicator CVX-V18NS: The internal clock of this unit operates on a 12-hour cycle. • 12:00 AM Stands for midnight. • 12:00 PM Stands for noon.

  • Page 16: Recording

    Recording on a VCR The recommended VCR to be connected to this unit is the Sony DSR-V10/V10P. The DSR-V10 is used in the sample illustration. (1) When recording sound, connect an external microphone (not supplied).
  • Page 17 (2) Turn on the power of the DSR-V10/V10P. The POWER lamp on the DSR-V10/V10P lights up. (3) Turn on the power of this unit. The POWER lamp on this unit lights up. (4) Insert a cassette into the DSR-V10/V10P and start recording.
  • Page 18 Recording Recording time with the battery pack Possible usage time (min.) Using with Stand alone Battery pack the DSR-V10/V10P NP-F750 80 (70) 610 (550) 130 (115) 930 (830) NP-F950 When using a fully charged battery pack (Full charge), the numbers indicate the remaining recording time . When using a normally charged battery pack (Normal charge), the numbers in parentheses indicate the remaining recording time.

  • Page 19: Using The Zoom Feature

    Using the zoom feature This camera is equipped with zoom. When using the zoom, adjust manually. “T” side: for telephoto (subject appears closer) “W” side: for wide-angle (subject appears farther away) ZOOM When you shoot a subject using a telephoto zoom If you cannot get a sharp focus while in extreme telephoto zoom, move ZOOM to the “W”...
  • Page 20 Recording Notes on digital zoom • More than 18x zoom is performed digitally, and the picture quality deteriorates as you go toward the “T” side. If you do not want to use the digital zoom, set the D ZOOM function to OFF in the menu system. •...

  • Page 21: Using As The Nightshot Camera

    Using as the NightShot camera The NightShot function enables you to shoot a subject in a dark place. Use this function to record a clear picture without light. This function may record picture nearly in monochrome. Using the NightShot Light When you set IR LIGHT to ON in the menu system, the picture will be more clear.

  • Page 22: Using Various Features

    Using various features Shooting in the dark (NightShot) Slide NIGHTSHOT to ON. appears on the monitor screen. NIGHTSHOT To cancel the NightShot function Slide NIGHTSHOT to OFF. Notes on the Nightshot • You cannot adjust the exposure while using the Nightshot function.

  • Page 23: Adjusting The Exposure

    Adjusting the exposure Adjust the exposure manually under the following cases. - The background is too bright (back lighting) - Insufficient light: most of the picture is dark - Bright subject and dark background - To record the darkness faithfully (1) Press EXPOSURE.

  • Page 24: Making Your Own Title

    Using various features Making your own title You can make your own title of 20 characters. (1) Press TITLE to display the title menu. (2) Press +/– to select , then press EXEC. (3) Press +/– to select the column of the desired character, then press EXEC.

  • Page 25: Superimposing A Title

    Superimposing a title You can select the color and position of the title to superimpose on the screen or even make it blink. (1) Press TITLE to display the title menu. (2) Press +/– to select , then press EXEC. (3) Press +/–...
  • Page 26 Using various features Note on superimposing a title If you have not created a custom title, “– – – – ...” appears on the monitor screen. Title color changes as follows : WHITE ˜ YELLOW ˜ VIOLET ˜ RED ˜ CYAN ˜...

  • Page 27: Selecting The Shutter Speed

    Selecting the shutter speed The shutter speed can be selected using the SHUTTER button. (1) Press SHUTTER. (2) Press +/– to select the shutter speed. (SHUTTER) (+/–) To adjust the shutter speed automatically Press SHUTTER again.
  • Page 28 Using various features CVX-V18NS CVX-V18NSP SETTING SHUTTER SPEED SETTING SHUTTER SPEED 1/15 1/12 1/30 1/25 1/60 1/50 1/90 1/75 1/100 1/100 1/125 1/120 1/180 1/150 1/250 1/215 1/350 1/300 1/500 1/425 1/725 1/600 1000 1/1000 1000 1/1000 1500 1/1500 1250...

  • Page 29: Changing The Mode Settings

    Changing the mode settings You can change the mode settings in the menu system to further enjoy the features and functions of the camera. (1) Press MENU to display the menu. (2) Press +/– to select the desired icon in the left side of the menu, then press EXEC.

  • Page 30: Selecting The Mode Setting Of Each Item

    Using various features Selecting the mode setting of each item CAMERA1 SET menu D ZOOM • Switches the digital zoom ON or OFF. • Switch ON when using the digital zoom. The digital zoom will enlarge any picture which cannot be sufficiently enlarged with the normal zoom.
  • Page 31 CAMERA2 SET menu STEADYSHOT • Switches the STEADYSHOT ON or OFF. • Switch ON to reduce camera shake even when using the zoom function. MIRROR • Switches the MIRROR mode ON or OFF. • Switch ON to reverse left and right. 16:9 WIDE •...

  • Page 32: Turning Off The Screen Display Except Date, Time And Menu

    Using various features Turning off the screen display except date, time and menu Press DISPLAY. To resume the screen display Press DISPLAY again. Displaying the date Press DATE. To turn off the date Press DATE again. Displaying the time Press TIME. To turn off the time Press TIME again.

  • Page 33: Precautions

    Precautions On the jacks and cords • Be sure that nothing metallic comes into contact with the metal part of the jacks. If this happens, a short may occur and the unit may be damaged. • Always clean the jacks. •...
  • Page 34 Precautions On shooting If you aim the lens towards a strong light source, such as the sun, a shadow or "ghost" may appear in the picture. Care of this unit Clean the unit body with a cloth lightly moistened with water, and then wipe the moisture with a dry soft cloth.

  • Page 35: Specifications

    Luminance signal: more than 100 lux 1 Vp-p, 75 ohms, unbalanced Power requirement Chrominance signal: 7.2 V CVX-V18NS: 0.286 Vp-p, 75 ohms, Power consumption unbalanced approx. 2.2 W CVX-V18NSP: 0.3 Vp-p, 75 ohms, When using IR light: approx. 3.2 W...
  • Page 36 Avant d’utiliser l’appareil, veuillez lire attentivement ces instructions et les conserver pour toute référence ultérieure. AVERTISSEMENT Pour éviter un incendie ou une électrocution, n’exposez pas l’appareil à la pluie ou à l’humidité.

  • Page 37: Pour Les Utilisateurs Au Canada

    Pour connaître le centre de Service Sony le plus proche de chez vous, composez le 1-800-222-SONY (Etats-Unis uniquement) Pour connaître le point de ramassage le plus proche de chez vous,...

  • Page 38: Caractéristiques

    Caractéristiques • Function NightShot pour prise de vues dans l’obscurité. • CCD de précision à 470 000 pixels pour la CVX- V18NS et 570 000 pixels pour la CVX-V18NSP. • Enregistrement de gros-plans jusqu’à 10 mm grâce à la fonction Macro. •...
  • Page 39 Table des matières Caractéristiques ..................4 Nomenclature ..................6 Raccordements ..................8 Raccordement de la caméra à l’appareil principal ....8 Raccordement de cet appareil au magnétoscope ...... 9 Utilisation de l’appareil comme caméra vidéo indépendante ..............11 Réglage de la date et de l’heure ............14 Enregistrement ..................

  • Page 40: Nomenclature

    Nomenclature !¡ !™ !£ !¢ !∞ !§ !¶ !• !ª @º !º @¡ @™ @£ @¢ @∞...

  • Page 41: Appareil Principal

    !§ Touche d’affichage de Appareil principal 1 Touche d’obturateur l’heure (TIME) (SHUTTER) !¶ Prise d’alimentation à 2 Touche d’exposition l’enfichage (PLUG IN POWER) (EXPOSURE) Permet de brancher un 3 Touche de titre (TITLE) microphone externe (non 4 Touche de menu fourni) (MENU) !•...

  • Page 42: Raccordements

    Raccordements Le magnétoscope DSR-V10/V10P peut être raccordé à cet appareil. Dans ce cas, le magnétoscope alimentera l’appareil. Si vous utilisez cet appareil simplement comme caméra vidéo, raccordez-le à un téléviseur ou un magnétoscope à l’aide d’un cordon de liaison audio/vidéo (non fourni).

  • Page 43: Raccordement De Cet Appareil Au Magnétoscope

    Raccordement de cet appareil au magnétoscope Il est conseillé de raccorder le magnétoscope Sony DSR- V10/V10P à cet appareil. Les illustrations représentent le DSR-V10. (1) Ouvrez l’écran LCD du magnétoscope et retirez le cache-connecteur. (2) Fixez l’adaptateur fourni au magnétoscope.
  • Page 44 Raccordements (3) Fixez cet appareil à l’adaptateur fourni. Pour débrancher l’appareil de l’adaptateur [a] Faites glisser la touche RELEASE de cet appareil dans le sens de la flèche. Pour débrancher l’adaptateur du magnétoscope [b] Faites glisser la touche RELEASE de l’adaptateur dans le sens de la flèche.

  • Page 45: Utilisation De L'appareil Comme Caméra Vidéo Indépendante

    Remarques • Veillez à remettre le cache-connecteur du magnétoscope lorsque cet appareil n’est pas raccordé au magnétoscope pour protéger le connecteur. Le cache-connecteur se met en place de la même façon que l’adaptateur. • Le cordon de caméra et le cordon-rallonge (non fournis) ne doivent être branchés que sur ce modèle.
  • Page 46 Connections (2) Raccordez l’autre appareil vidéo à l’aide d’un cordon de liaison audio/vidéo (non fourni). Utilisez un cordon de liaison audio/vidéo approprié pour relier cet appareil à un autre appareil vidéo. Si l’autre appareil vidéo a une prise S VIDEO, raccordez cet appareil à la prise S VIDEO au lieu de la prise jaune (vidéo).
  • Page 47 Remarques • Réduisez le volume de l’appareil raccordé ou éloignez le microphone des haut-parleurs si ceux-ci produisent un sifflement est audible. • Lorsque vous utilisez un cordon-rallonge de caméra (non fourni), alimentez cet appareil par l’adaptateur secteur ou un adaptateur de courant continu. N’utilisez pas la batterie rechargeable.

  • Page 48: Réglage De La Date Et De L'heure

    Réglage de la date et de l’heure La date et l’heure peuvent être réglées dans le menu. (1) Appuyez sur MENU pour afficher le menu. (2) Appuyez sur +/– pour sélectionner ETC, puis appuyez sur EXEC. (3) Appuyez sur +/– pour sélectionner CLOCK SET, puis appuyez sur EXEC.
  • Page 49 L’année change de la façon suivante : 1999 ˜ 2000 N · · · · n 2029 Remarques sur l’indication de l’heure CVX-V18NS : L’horloge interne de cet appareil fonctionne selon un cycle de 12 heures. • 12:00 AM indique minuit.

  • Page 50: Enregistrement

    être raccordé. Enregistrement sur un magnétoscope Il est conseillé de raccorder le magnétoscope Sony DSR- V10/V10P à cet appareil. Les illustrations représentent le DSR-V10. (1) Pour enregistrer le son, raccordez un microphone externe (non fourni).
  • Page 51 Le témoin POWER de cet appareil s’allume. (4) Insérez une cassette dans le DSR-V10/V10P et commencez l’enregistrement. Remarques sur l’enregistrement • Sony n’accordera aucune compensation si pour une raison quelconque, défaillance de l’appareil, de la vidéocassette, etc. un enregistrement n’a pas pu être réalisé.

  • Page 52: Temps D'enregistrement Avec La Batterie Rechargeable

    Enregistrement Temps d’enregistrement avec la batterie rechargeable Temps d’utilisation possible (min.) Batterie Utilisation avec Utilisation rechargeable le DSR-V10/V10P autonome NP-F750 80 (70) 610 (550) 130 (115) 930 (830) NP-F950 Ces chiffres indiquent la durée restante d’enregistrement à l’emploi d’une batterie parfaitement rechargée (Pleine charge).

  • Page 53: Utilisation Du Zoom

    Utilisation du zoom Cette caméra est équipée d’un zoom. Le réglage du zoom s’effectue manuellement. Côté “T” : position téléobjectif (le sujet se rapproche) Côté “W” : position grand-angle (le sujet s’éloigne) ZOOM Si vous filmez un sujet en position téléobjectif Si vous n’obtenez pas une image nette dans la position extrême du zoom, déplacez le levier de zoom dans le sens de “W”...
  • Page 54 Enregistrement Remarques sur le zoom numérique • Un grossissement supérieur à 18 fois l’image s’effectue numériquement et la qualité de l’image se dégrade lorsque vous atteignez le côté “T”. Si vous ne voulez pas utiliser le zoom numérique, réglez la fonction D ZOOM sur OFF dans le menu.

  • Page 55: Utilisation De La Caméra Pour La Prise De Vues Nocturne

    Utilisation de la caméra pour la prise de vues nocturne La fonction NighShot (prise de vues nocturne) permet de filmer dans un lieu sombre. Utilisez cette fonction pour enregistrer une image nette même sans lumière. Lorsque cette fonction est utilisée, l’image risque d’être presque monochrome.

  • Page 56: Utilisation Des Autres Fonctions

    Utilisation des autres fonctions Enregistrement dans l’obscurité (NightShot) Réglez NIGHTSHOT sur ON. apparaît sur l’écran du moniteur. NIGHTSHOT Pour annuler la fonction NightShot Réglez NIGHSHOT sur OFF. Remarques sur la fonction Nightshot • Vous ne pouvez pas ajuster l’exposition lorsque vous utilisez la fonction Nightshot.

  • Page 57: Réglage De L'exposition

    Réglage de l’exposition Réglez l’exposition manuellement dans les cas suivants. - Le fond est trop lumineux (contre-jour) - La lumière est insuffisante : la plus grande partie de l’image est sombre - Le sujet est lumineux et le fond sombre - Pour obtenir une image fidèle d’un sujet filmé...

  • Page 58: Création D'un Titre Personnalisé

    Utilisation des autres fonctions Création d’un titre personnalisé Vous pouvez créer un titre de 20 caractères au maximum. (1) Appuyez sur TITLE pour afficher le menu de titre. (2) Appuyez sur +/– pour sélectionner , puis appuyez sur EXEC. (3) Appuyez sur +/– pour sélectionner la colonne du caractère souhaité, puis appuyez sur EXEC.

  • Page 59: Incrustation D'un Titre

    Incrustation d’un titre Vous pouvez sélectionner la couleur et la position du titre à incruster dans l’image ou même le rendre invisible. (1) Appuyez sur TITLE pour afficher le menu de titre. (2) Appuyez sur +/– pour sélectionner , puis appuyez sur EXEC.
  • Page 60 Utilisation des autres fonctions Remarque sur l’incrustation du titre Si vous n’avez pas encore créé de titre “– – – –…” apparaîtra sur l’écran du moniteur. La couleur du titre change de la façon suivante: WHITE (blanc) ˜ YELLOW (jaune) ˜ VIOLET (violet) ˜...

  • Page 61: Sélection De La Vitesse D'obturation

    Sélection de la vitesse d’obturation La vitesse d’obturation peut être sélectionnée à l’aide de la touche SHUTTER. (1) Appuyez sur SHUTTER. (2) Appuyez sur +/– pour sélectionner la vitesse d’obturation. (SHUTTER) (+/–) Pour revenir au réglage automatique de la vitesse d’obturation Appuyez une nouvelle fois sur SHUTTER.
  • Page 62 Utilisation des autres fonctions CVX-V18NS CVX-V18NSP Réglage Vitesse Réglage Vitesse d’obturation d’obturation 1/15 1/12 1/30 1/25 1/60 1/50 1/90 1/75 1/100 1/100 1/125 1/120 1/180 1/150 1/250 1/215 1/350 1/300 1/500 1/425 1/725 1/600 1000 1/1000 1000 1/1000 1500 1/1500...

  • Page 63: Changement Des Réglages De Mode

    Changement des réglages de mode Vous pouvez changer les réglages de mode dans le menu pour utiliser les autres fonctions et caractéristiques de la caméra. (1) Appuyez sur MENU pour afficher le menu. (2) Appuyez sur +/– pour sélectionner l’icône souhaitée sur le côté...

  • Page 64: Sélection Du Réglage De Mode De Chaque Paramètre

    Utilisation des autres fonctions Sélection du réglage de mode de chaque paramètre Menu CAMERA1 SET D ZOOM • Sert à valider (ON) ou invalider (OFF) le zoom numérique. • Réglez sur ON si vous voulez utiliser le zoom numérique. Le zoom numérique grossit l’image qui ne peut pas être suffisamment agrandie avec le zoom normal.
  • Page 65 Menu CAMERA2 SET STEADYSHOT • Sert à valider (ON) ou invalider (OFF) STEADYSHOT. • Réglez le stabilisateur sur ON pour réduire les bougés de la caméra lorsque le zoom est utilisé. MIRROR • Sert à valider ou invalider le mode MIRROR (miroir) (ON ou OFF).

  • Page 66: Extinction Des Indications Sauf La Date, L'heure Et Le Menu

    Utilisation des autres fonctions Extinction des indications sauf la date, l’heure et le menu Appuyez sur DISPLAY. Pour rétablir les indications Appuyez une nouvelle fois sur DISPLAY. Affichage de la date Appuyez sur DATE. Pour éteindre la date Appuyez une nouvelle fois sur DATE. Affichage de l’heure Appuyez sur TIME.

  • Page 67: Précautions

    Précautions Prises et cordons • Veillez à ce qu’aucun objet métallique ne touche la partie métallique des prises. Le cas échéant, un court- circuit peut se produire et endommager l’appareil. • Nettoyez toujours les prises. • Ne pas tirer avec force sur le cordon. Utilisation et rangement •...
  • Page 68 Utilisation des autres fonctions Transport Ne pas diriger l’objectif vers le soleil ou une source de lumière très puissante, lorsque vous transportez l’appareil. Le filtre couleur du CCD pourrait être endommagé. Prise de vues Si vous dirigez l’objectif vers le soleil ou une source de lumière très puissante, une ombre ou une image “rémanente”...

  • Page 69: Spécifications

    6,8 kilohms CVX-V18NSP : Couleur PAL Dispositif d’image Prises de sortie CCD couleur 1/4 de pouce, Sortie vidéo CVX-V18NS : 470 000 pixels (total) Prise cinch (1) CVX-V18NSP : 570 000 pixels (total) Signal de luminance: 1 Vc-c, 75 ohms, asymétrique...
