Th23_EA_degbfr_g.book Seite 80 Dienstag, 15. Februar 2005 2:03 14
Installation de la pompe de circulation
5 Installation de la pompe de circulation
L'installation de la pompe de circulation s'effectue conformément aux fi-
gures 11 et 12, aux figures 14 et 15, aux figures 17 et 18 ou aux figures
20 et 21. Respecter la position de montage !
NOTA
La tubulure de la pompe et les conduites de raccordement de l'arrivée
et de la sortie d'eau doivent affleurer (pas de gauchissement).
5.1. Pompe de circulation U 4814

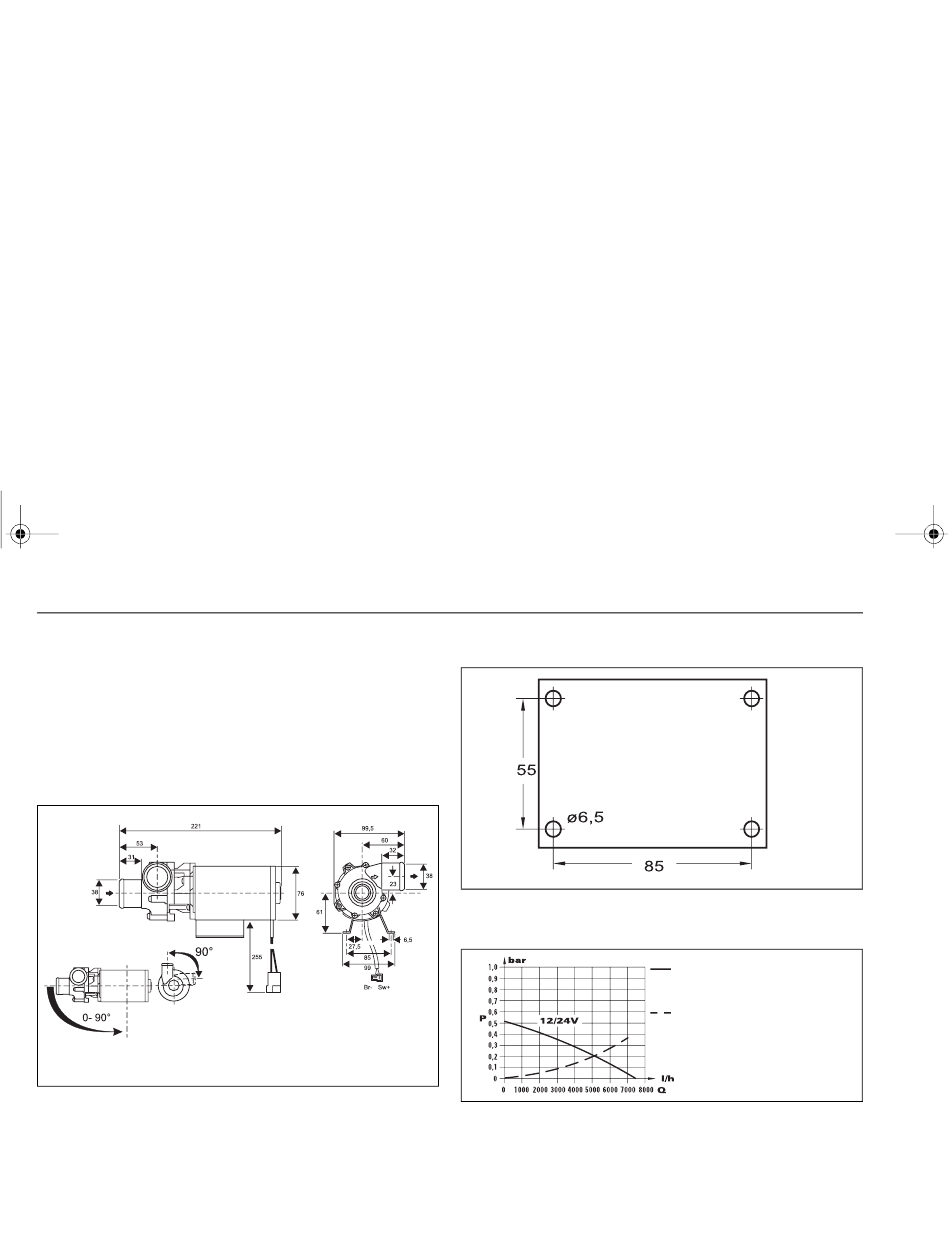

Fig. 11: Pompe de circulation U 4814
Emplacement de montage
80
All manuals and user guides at all-guides.com
Fig. 12: Gabarit de perçage pour le support de la pompe de
∆
Fig. 13: Débit et résistance à l'écoulement
Thermo 230/231/300/301/350
circulation U 4814
Débit
(avec de l'eau à 20° C)
Résistance à l'écoulement
(pompe à l'arrêt)
Pompe de circulation U 4814
