Thermo 230/231/300/301/350
5.4. Umwälzpumpe Aquavent 6000 S
284
53
31
38
100
0-90°
* Spannbereich der Spannschelle des Ständers

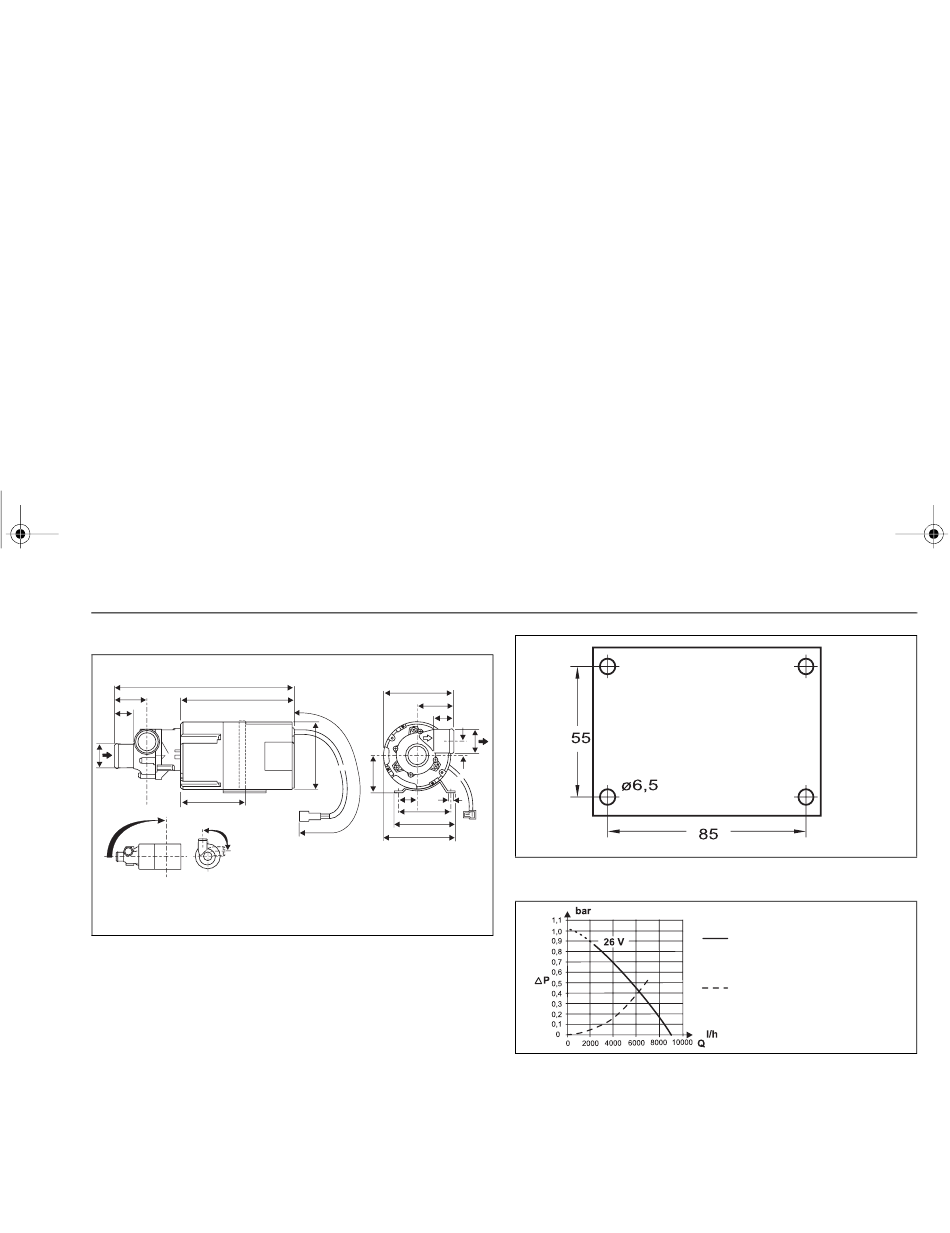

Bild 20: Umwälzpumpe Aquavent 6000 S
Einbaulage
HINWEIS:
Bei der Einbindung der Umwälzpumpe ist sicher zu stellen, dass der Vo-
lumenstrom nicht unter 1800 l/h fällt!
All manuals and user guides at all-guides.com
180,5
500
110
63
*
90°
115
60
32
38
23
6,5
24
85
Br- Sw+
97,5
122,5
Bild 21: Lochbild für Ständer Umwälzpumpe Aquavent 6000 S
Bild 22: Volumenstrom und Durchflußwiderstand
Umwälzpumpe Aquavent 6000 S
Einbau Umwälzpumpe
Volumenstrom
(mit Wasser bei 20°C)
Durchflußwiderstand
(bei stillstehender Pumpe)
