Th23_EA_degbfr_g.book Seite 75 Dienstag, 15. Februar 2005 2:03 14
Thermo 230/231/300/301/350
3.2.
Installation de l'appareil de chauffage Thermo 230 / 300 / 350
L'appareil de chauffage se fixe soit par 4 vis M8 (figure 4/1) ou par 4 vis
avec écrous (figure 4/2).

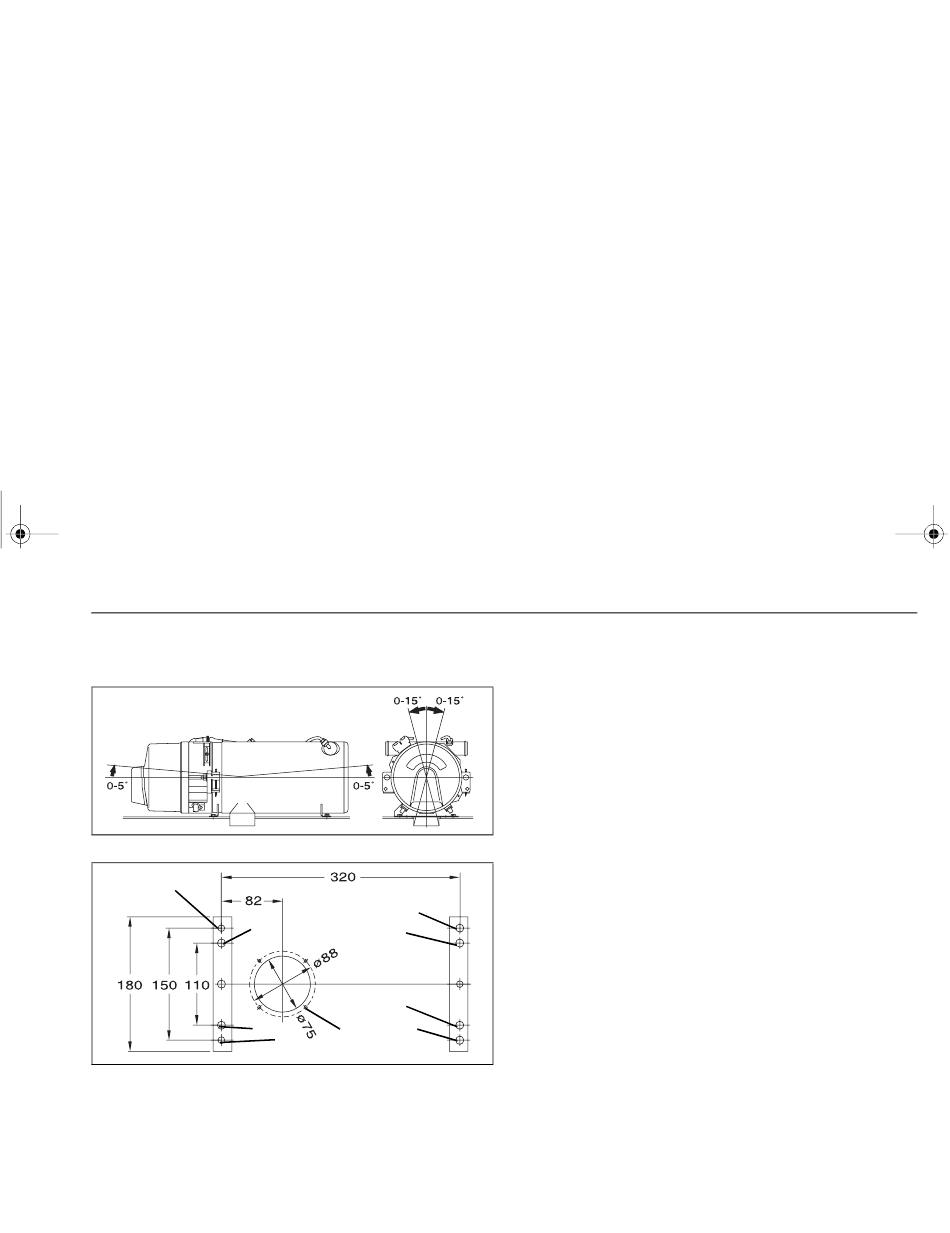

Fig. 3:
Position de montage à l'horizontale
1
Fig. 4:
Gabarit du trou pour l'appareil de chauffage Thermo 230 /
300 / 350
ø D 4,5 en utilisant des vis M4,
ø D 2,9 en utilisant des vis à tôle B3,9
All manuals and user guides at all-guides.com
1
2
2
2
1
2
D
1
Installation
75
