Einbau
9
10
12
11

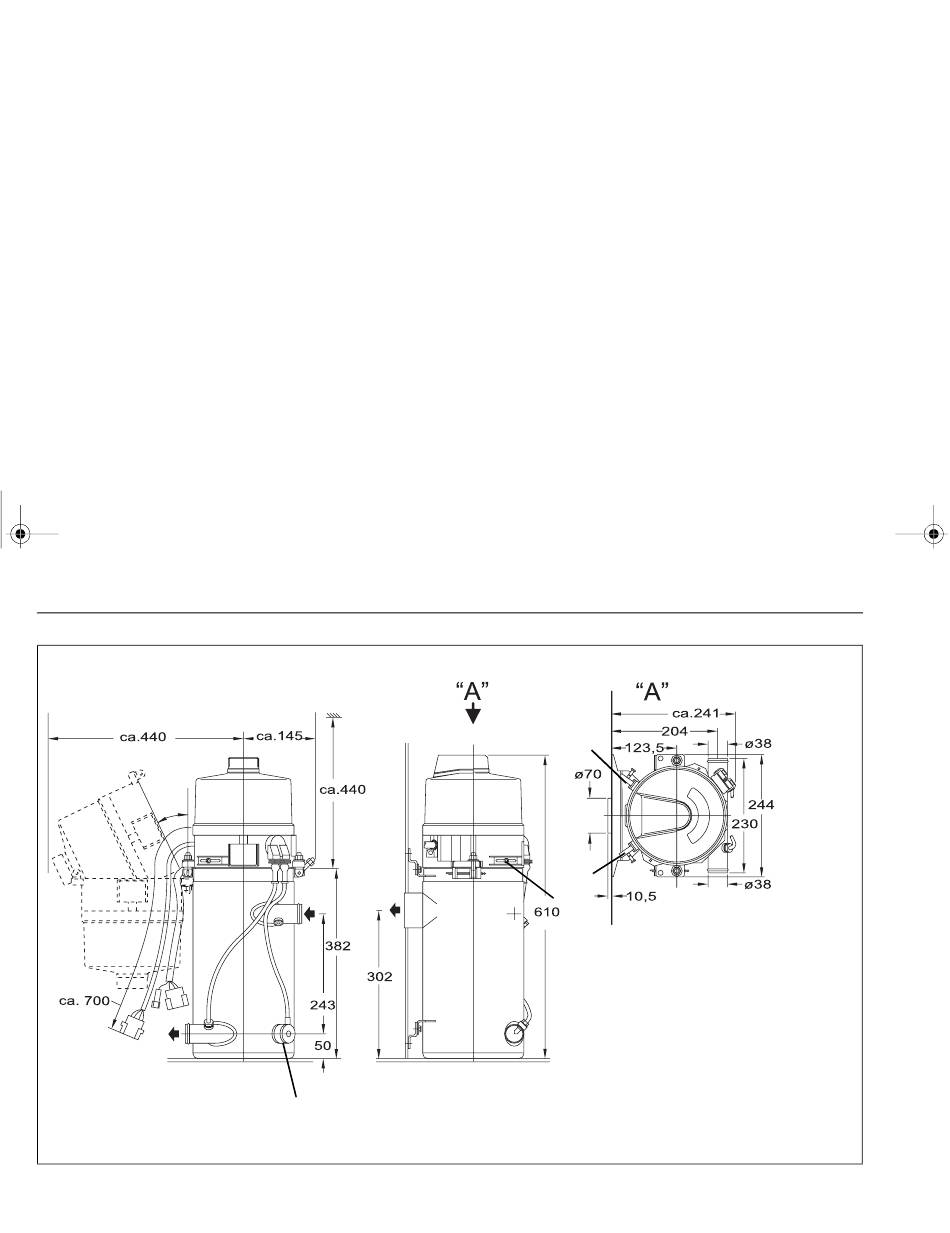

Bild 5: Abmessungen des Heizgerätes Thermo 231 / 301 (senkrechter Einbau)
8
All manuals and user guides at all-guides.com
2
6
7
3
8
Thermo 230/231/300/301/350
4
5
1
1 CO -Einstellung
2
2 Brennlufteintritt
3 Abgasaustritt
4 Brennstoffeintritt
5 Brennstoffaustritt
6 Raumbedarf zum Ausbau der Brennkammer
7 Kühlflüssigkeitseintritt
8 Temperaturbegrenzer
9 Schwenkbereich min. ca. 25°
10 max. ausgeschwenkter Brenner
11 Kühlflüssigkeitsaustritt
12 Temperaturfühler
