5.11
Alimentation en fioul
Risque d'explosion en raison de la fuite de com-
bustible en présence de sources inflammables.
Précautions : éviter les chocs, les frottements, les
étincelles, la chaleur.
Vérifier la fermeture du robinet d'arrêt du combus-
tible, avant d'effectuer une quelconque interven-
tion sur le brûleur.
L'installation de la ligne d'alimentation en com-
bustible doit être effectuée par le personnel habi-
lité, conformément aux normes et dispositions en
vigueur.
ATTENZIONE

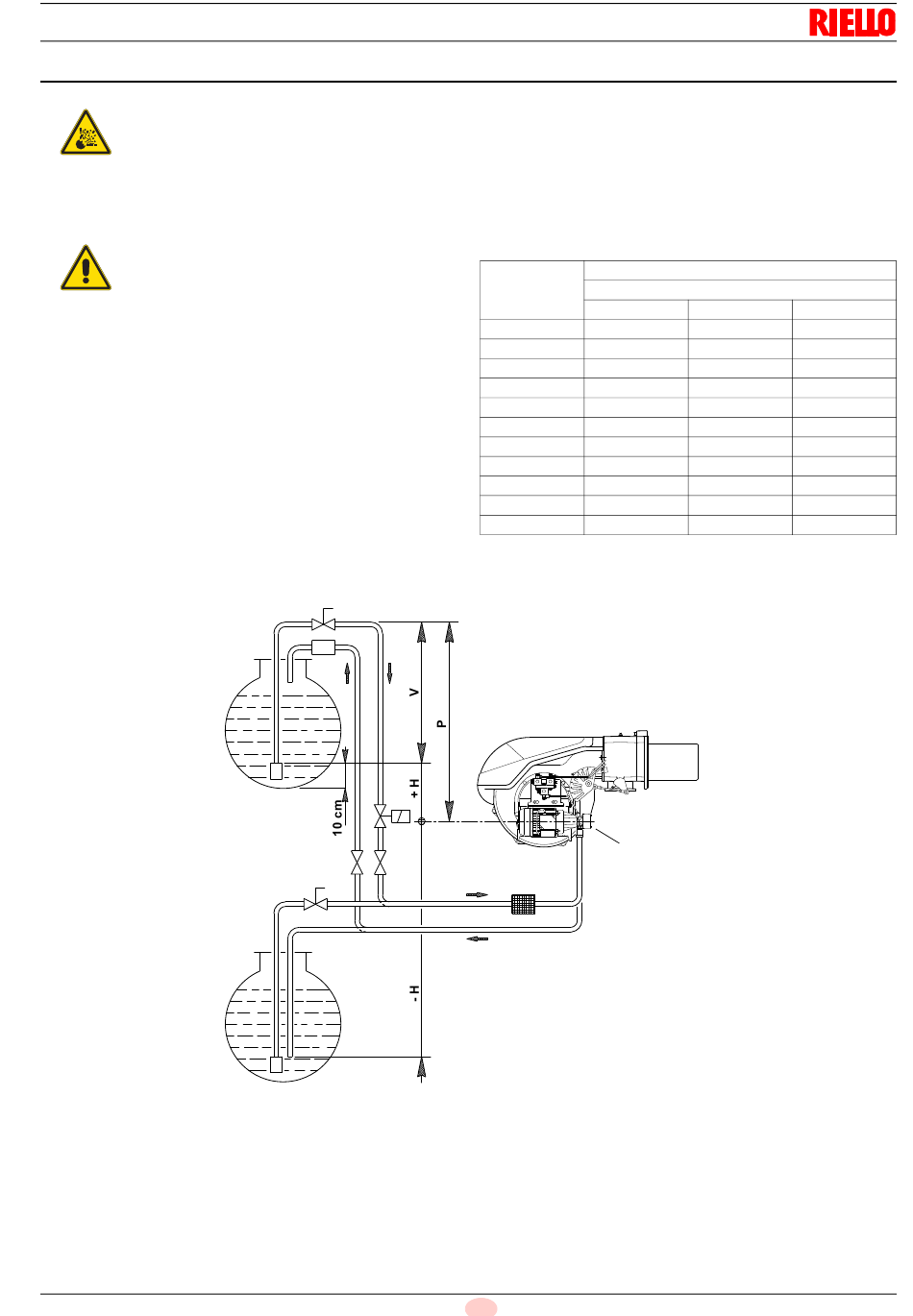

5.11.1 Circuit à double tuyau
Le brûleur est équipé d'une pompe auto-aspirante, ce qui lui permet,
dans les limites indiquées dans le Tab. I, de s'auto-alimenter.
Cuve située plus haut que le brûleur A (Fig. 23)
La cote P ne devrait pas dépasser 10 m pour éviter de trop solli-
citer l'organe d'étanchéité de la pompe et la cote V ne devrait pas
dépasser 4 m afin de permettre l'autoamorçage de la pompe,
même avec le réservoir quasiment vide.
Cuve située plus bas que le brûleur B (Fig. 23)
On ne doit pas dépasser une dépression dans la pompe de
0,45 bar (35 cm Hg). Avec une dépression plus importante, du
gaz s'échappe du combustible, la pompe devient bruyante et
sa durée de vie diminue. Il est recommandé de faire arriver le
tuyau de retour à la même hauteur que le tuyau d'aspiration ;
le désamorçage de la tuyauterie d'aspiration est plus difficile.
Légende (Fig. 23)
H = Dénivellation pompe-vanne de fond
L = Longueur tuyauterie
Ø = Diamètre interne du tuyau
1 = Brûleur
2 = Pompe
3 = Filtre
4 = Vanne manuelle d'arrêt
5 = Conduit d'aspiration
Installation
7
10
9
5
6
8
4
7
6
23
5.11.2 Circuit en anneau
Il est constitué d'un conduit partant de la cuve et y revenant, dans
lequel une pompe auxiliaire fait circuler le combustible sous pres-
sion.
Une dérivation de l'anneau alimente le brûleur.
Ce circuit est nécessaire quand la pompe du brûleur ne parvient
pas à s'auto-alimenter parce que la distance et/ou la dénivellation
de la cuve sont supérieures aux valeurs indiquées dans le Tab. I.
H (m)
12
4
71
3
62
2
53
1
44
0,5
40
0
36
-0,5
32
-1
28
-2
19
-3
10
-4
-
A
1
2
5
3
9
B
6 = Vanne de fond
7 = Vanne manuelle à fermeture rapide avec commande à dis-
tance (uniquement pour l'Italie)
8 = Électrovanne d'arrêt (uniquement pour l'Italie) Voir sché-
ma
électrique.
l'installateur (SV).
9 = Conduit de retour
10 = Vanne de retenue (uniquement pour l'Italie)
F
L (m)
Ø (mm)
14
138
122
106
90
82
74
66
58
42
26
10
D3138
Connexions
à
la
charge
16
150
150
150
150
150
137
123
109
81
53
25
Tab. I
