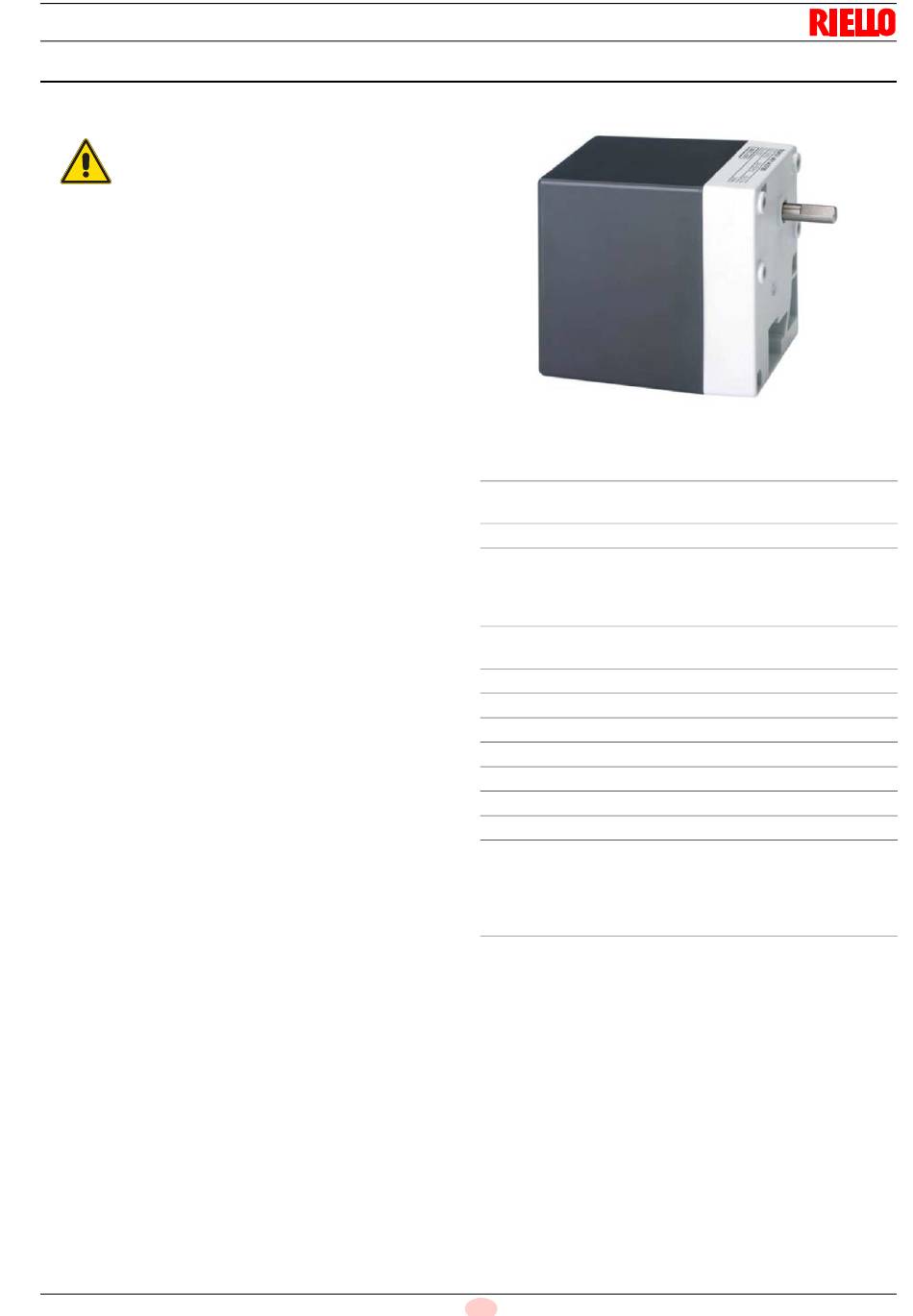

4.14 Servomoteur (SQN31...)
Notes importantes
Pour éviter des accidents et des dommages
matériels ou environnementaux, s'en tenir aux
prescriptions suivantes !
ATTENZIONE
Éviter d'ouvrir, modifier ou forcer les action-
neurs.
Toutes les interventions (opérations de montage, installation
et assistance, etc.) doivent être réalisées par un personnel
qualifié.
Avant d'effectuer des modifications sur le câblage de la zone
de branchement du servomoteur, isoler complètement le dis-
positif de contrôle du brûleur de la tension secteur (sépara-
tion omnipolaire).
Pour éviter des risques d'électrocution, protéger adéquate-
ment les bornes de raccordement et fixer correctement
l'enveloppe.
Vérifier si le câblage est en règle.
Les chutes et les chocs peuvent influer négativement sur les
fonctions de sécurité. Dans ce cas-là, il ne faut pas mettre
en marche le servomoteur, même si celui-ci ne présente pas
de dommages évidents.
Notes concernant le montage
•
Garantir le respect des règles de sécurité nationales appli-
cables.
•
Durant le montage du servomoteur et le branchement du vo-
let, les engrenages peuvent être désengagés au moyen d'un
levier, ce qui permettra un réglage plus facile de l'arbre mo-
teur dans les deux sens de rotation.
Description technique du brûleur
Données techniques
15
F
Tension de
AC 220...240 V - 15 % / +10 %
fonctionnement
AC 100...110 V - 15 % / +10 %
50...60 Hz 6 %
Fréquence du réseau
Capacité de commuta-
10 (3) A, AC 24...250 V
tion des interrupteurs de
fin de course et auxiliai-
res
Positionnement
jusqu'à 160° (fin d'échelle)
angulaire
Position de montage
facultative
Indice de protection
IP 54, DIN 40050
Classe de sécurité
I
Poids
0,8 kg environ
Moteur actionneur
moteur synchrone
Absorption de puissance 6,5 VA
Conditions environnementales :
Fonctionnement
DIN EN 60 721-3-1
Conditions climatiques
Classe 1K2
Conditions mécaniques
Classe 1M2
Plage de température
-20...+60 °C
Humidité
< 95% HR
20160309
Fig. 9
Tab. G
