CONFIGURATION DE LA TORCHE
4. R etirer ensuite le panneau arrière du Powermax45 en retirant la vis du bas et en écartant le panneau d'extrémité de
la base de manière à laisser suffisamment d'espace pour percer le point d'accès sans endommager les composants
internes.
5. U tiliser une perceuse avec une mèche 19/32 pour percer le trou au point d'accès sur le panneau arrière.
6. F aire passer le câble dans le serre-câble et le serrer de telle manière à faire dépasser 45,72 cm de fil isolé du côté
du serre-câble qui entrera dans la source de courant.
7. F aire passer les 45,72 cm de fil dans le trou que vous avez percé sur le panneau arrière, et insérer le serre-câble
dans le trou. Si nécessaire, aplanir les rugosités de manière à faciliter l'insertion du serre-câble.
8. S errer l'écrou du serre-câble à l'intérieur du panneau arrière pour maintenir le serre-câble en place.
9. R epérer le passe-fil le plus proche du panneau arrière, au bas du panneau central. Faire passer les 2 fils dans
le passe-fil jusqu'à la source de courant, côté circuit d'alimentation.

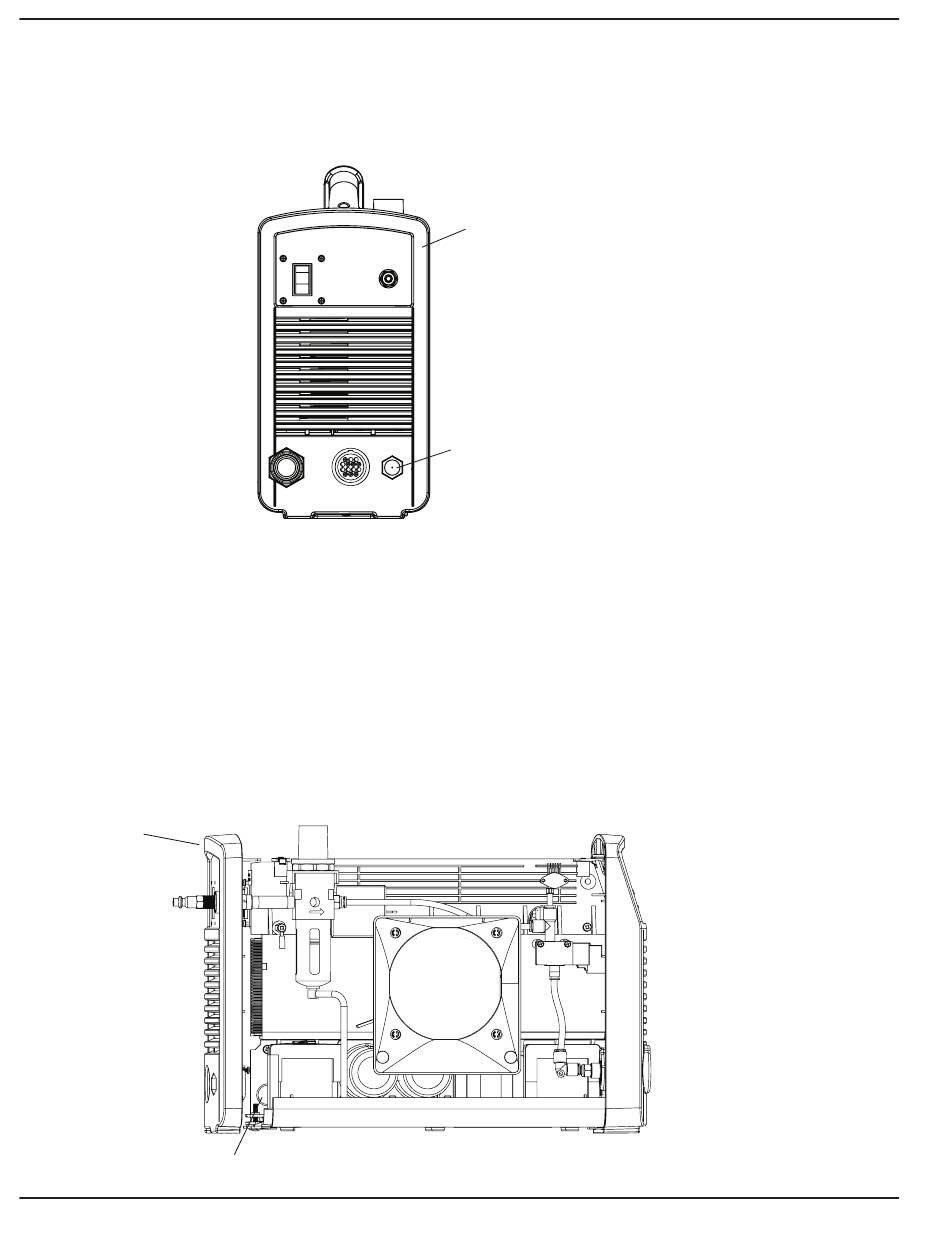

Panneau arrière
légèrement écarté
du socle
Passe-fil du panneau central
3-28
Panneau arrière
Point d'accès
