REMPLACEMENT DES COMPOSANTS
Remplacement du ventilateur
1. Couper l'alimentation (OFF), débrancher le cordon d'alimentation et débrancher l'alimentation en gaz.
2. D époser les deux vis de la poignée en haut de la source de courant. Déposer la poignée puis soulever le capot
de la source de courant.
3. D ébrancher le connecteur de la position J4 (200–240 V CSA et 230 V CE) ou J5 (400 V CE) sur le circuit imprimé
d'alimentation. Il se peut que vous deviez soulever le bord supérieur de la barrière Mylar pour voir le connecteur.

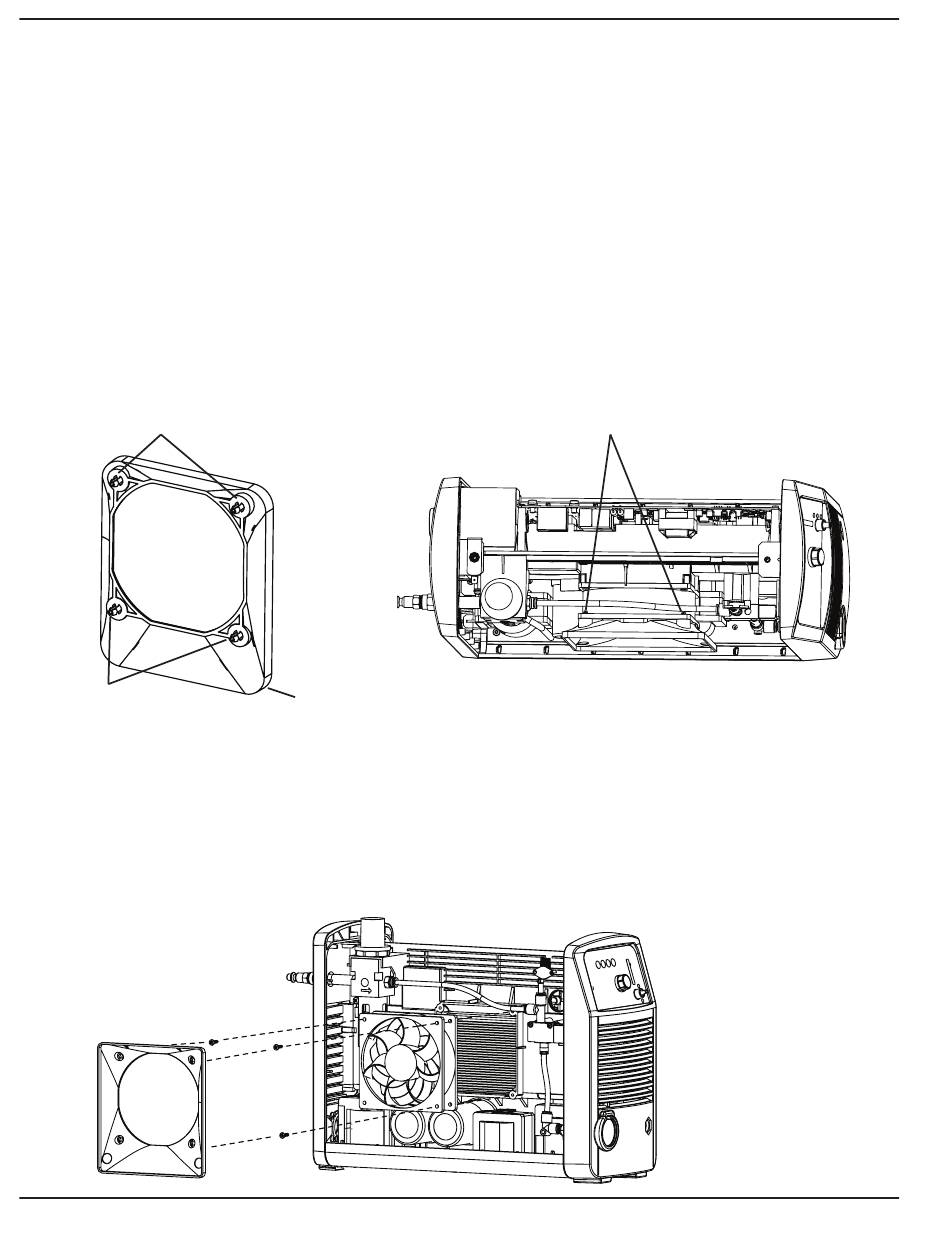

4. D u haut de la source de courant, compresser et relâcher les 4 colliers d'angle sur l'enceinte du ventilateur à l'aide
d'une pince à bec effilé. Après avoir relâché les colliers supérieurs, vous pouvez dégager l'enceinte de la source
de courant pour accéder aux 2 colliers inférieurs. Soulever l'enceinte du boîtier de ventilateur.
5. I nsérer un tournevis cruciforme n° 1 par les trous du boîtier de ventilateur pour déposer la vis de retenue à chaque
coin du ventilateur.
Colliers d'angle
Colliers d'angle
6. S ortir l'ancien ventilateur de la source de courant.
7. M ettre en place le nouveau ventilateur.
8. R emettre en place les 4 vis de retenue.
9. O rienter l'enceinte du ventilateur de sorte que l'extrémité évasée se trouve en bas et la mettre en place.
6-8
Bas
Colliers d'angle supérieurs
