Hypertherm powermax45 Manuel De Service page 111

9. C onnecter le tuyau d'alimentation en gaz au nouveau filtre. Si vous remplacez le tuyau, couper le nouveau tuyau
à la même longueur que l'ancien.
10. R ebrancher le collet du tuyau de gaz, puis l'alimentation en gaz pour en vérifier l'étanchéité.
11. E n prenant soin de ne pas pincer les fils, faire coulisser le couvercle sur la source de courant pour le remettre en
place. Positionner la poignée sur les orifices de la partie supérieure du couvercle, puis utiliser les 2 vis pour fixer
le couvercle.
13. R econnecter l'alimentation électrique.
Remplacement du circuit imprimé de commande
1. Couper l'alimentation (OFF), débrancher le cordon d'alimentation et débrancher l'alimentation en gaz.
2. E nlever les deux vis de la poignée en haut de la source de courant. Déposer la poignée puis soulever le capot
de la source de courant. Enlever la barrière Mylar qui protège le circuit imprimé d'alimentation.
3. R etirer le bouton de commande de l'ampérage en le sortant vers le haut du panneau d'extrémité.
4. R etirer le panneau avant ou l'incliner doucement pour le retirer de la base.
5. D étacher le câble plat du circuit imprimé d'alimentation au niveau de J7 (200–240 V CSA et 230 V CE) ou de J8
(400 V CE).
Attention : L'électricité statique peut endommager les cartes de circuits imprimés.
• Les précautions qui s'imposent doivent être respectées lors de la manipulation
des cartes de circuits imprimés.
– Les cartes de circuits imprimés doivent être stockées dans des contenants
– L'utilisateur doit porter un bracelet antistatique lors de la manipulation des cartes

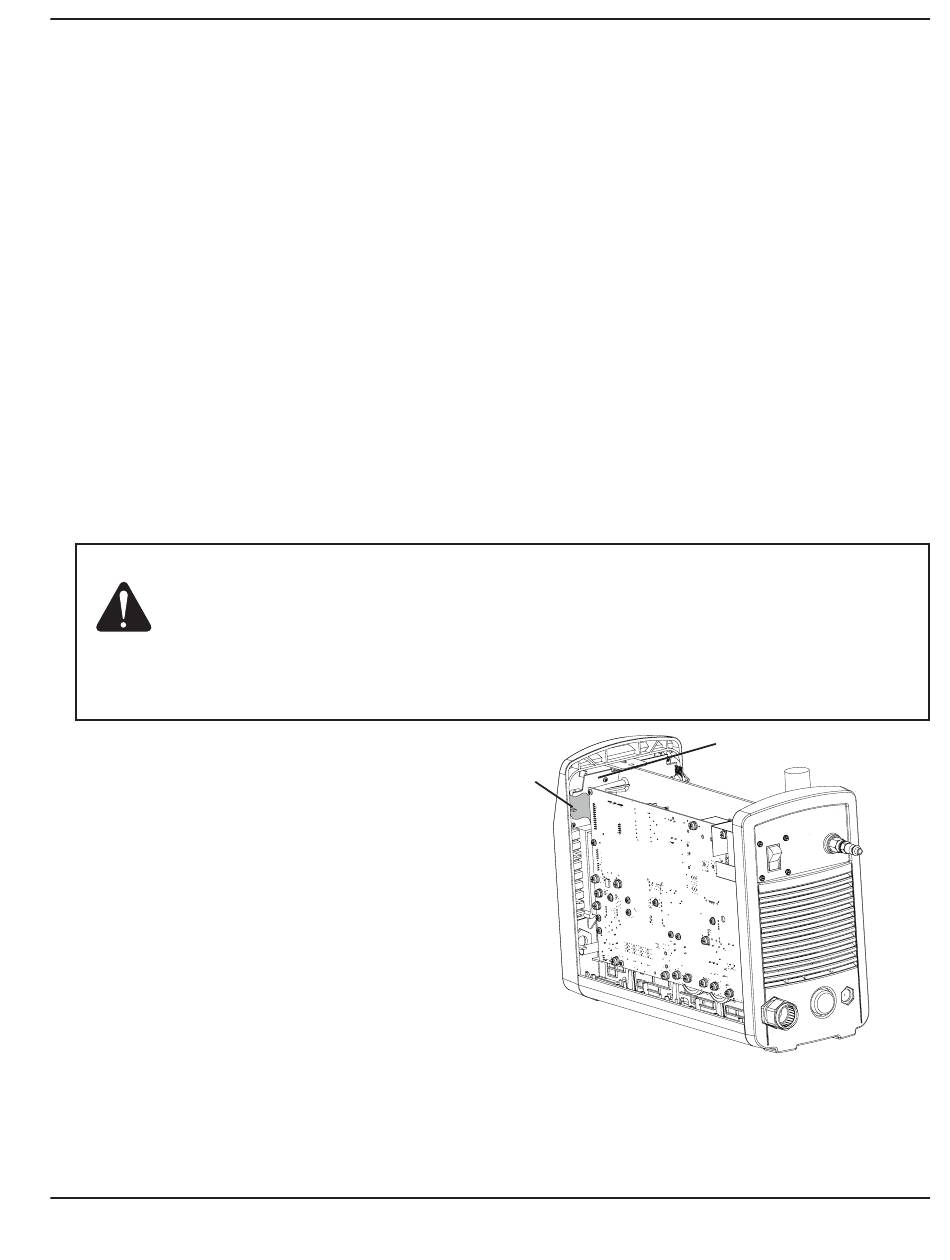

6. T ester le nouveau circuit imprimé de commande
avant de l'installer en attachant le câble plat
au circuit imprimé d'alimentation. Rebrancher
l'alimentation, mettez le système sous tension
et vérifier que la DEL de démarrage du circuit
imprimé de commande est la seule allumée.
De plus, les DEL de panne situées sur le
panneau avant doivent être éteintes.
7. D ébrancher à nouveau l'alimentation électrique
et le câble plat, puis mettre de côté le nouveau
circuit imprimé de commande.
8. R etirer les trois vis de fixation de l'ancien circuit
imprimé de commande et le sortir de la source
de courant.
9. I nstaller et visser le nouveau circuit imprimé de commande à l'aide des trois vis de fixation, puis brancher
le câble plat.
10. A ppuyer le bouton de commande de l'ampérage sur la tige. Vous verrez un côté plat sur la tige. Veiller à ce que
le côté plat de l'ouverture du bouton s'aligne avec le côté plat de la tige.
powermax
Manuel de service
45
antistatiques.
de circuits imprimés.
REMPLACEMENT DES COMPOSANTS
Câble plat
Circuit imprimé de commande
6-11
