Siemens RUGGEDCOM RX1501 Manuel D'installation page 29

Installation de l'appareil
2.5.2 Connexion d'une alimentation CC basse tension
2.
3.
4.
20
Borne de terre
6
Figure 2.12 Câblage du bornier CC : bornier à vis pour alimentations -12P, -24P et -48P
Connectez le câble plus de la source d'alimentation à la borne positive (+) du
bornier.
Connectez le câble moins de la source d'alimentation à la borne négative (-) du
bornier.
Pour les borniers à vis, installez le cache de protection.
Vis
1
Cache de protection
2
Bornier à vis
3
RUGGEDCOM RX1501 Appareil
4

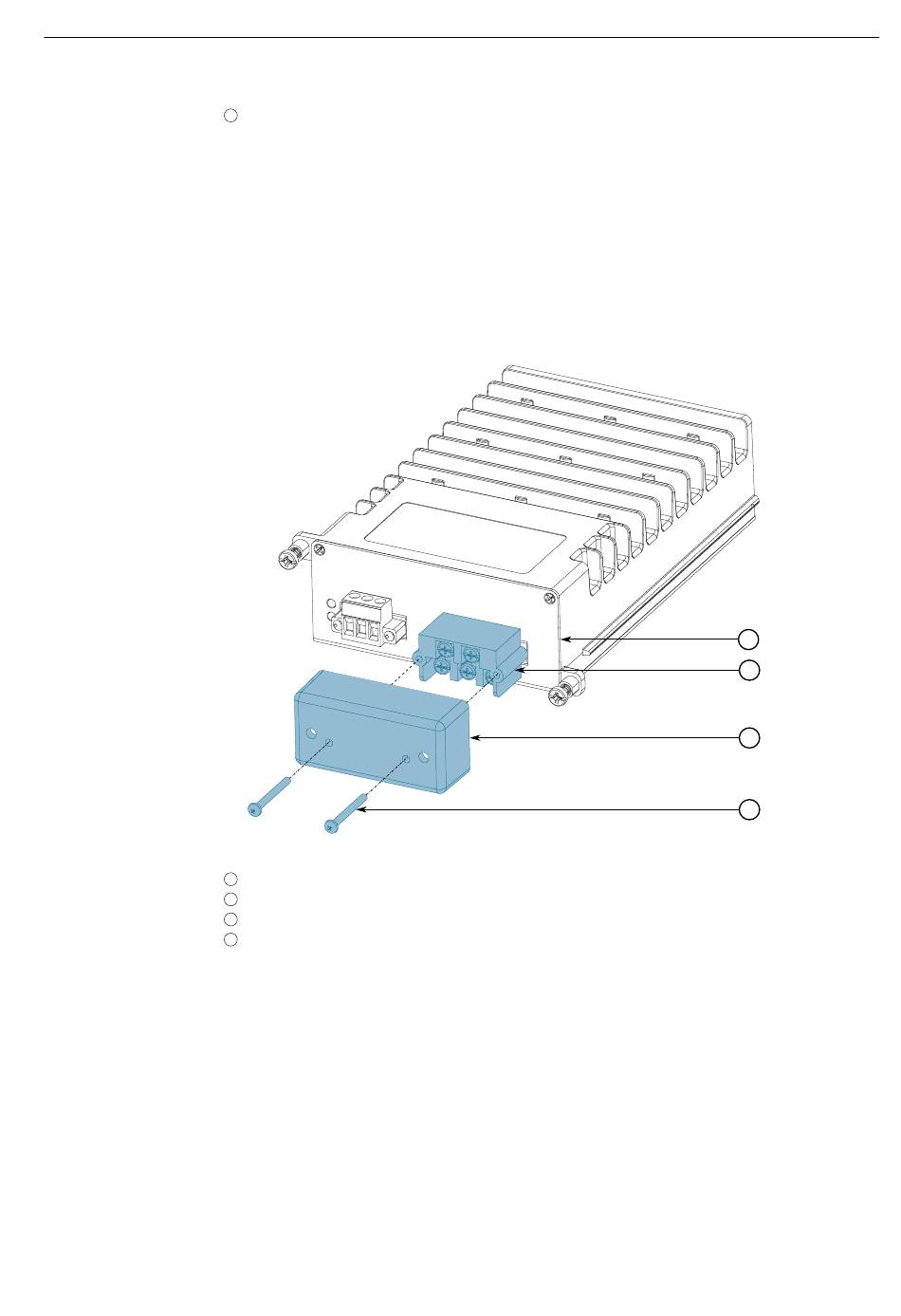

Figure 2.13 Assemblage du cache de protection
4
3
2
1
RUGGEDCOM RX1501
Manuel d'installation, 12/2019, C79000-G8977-1054-16
