Installation de l'appareil
2.5.1 Connexion d'une alimentation CA/CC haute tension
2.
3.
4.
5.
16
Figure 2.6 Câblage du bornier CA : bornier à vis pour alimentations HI
Connectez le câble plus de la source d'alimentation à la borne positive/live (+/L)
du bornier.
Connecter le câble moins de la source d'alimentation à la borne neutre/moins (-/
N) du bornier.
Pour les borniers à vis, installez le cache de protection.

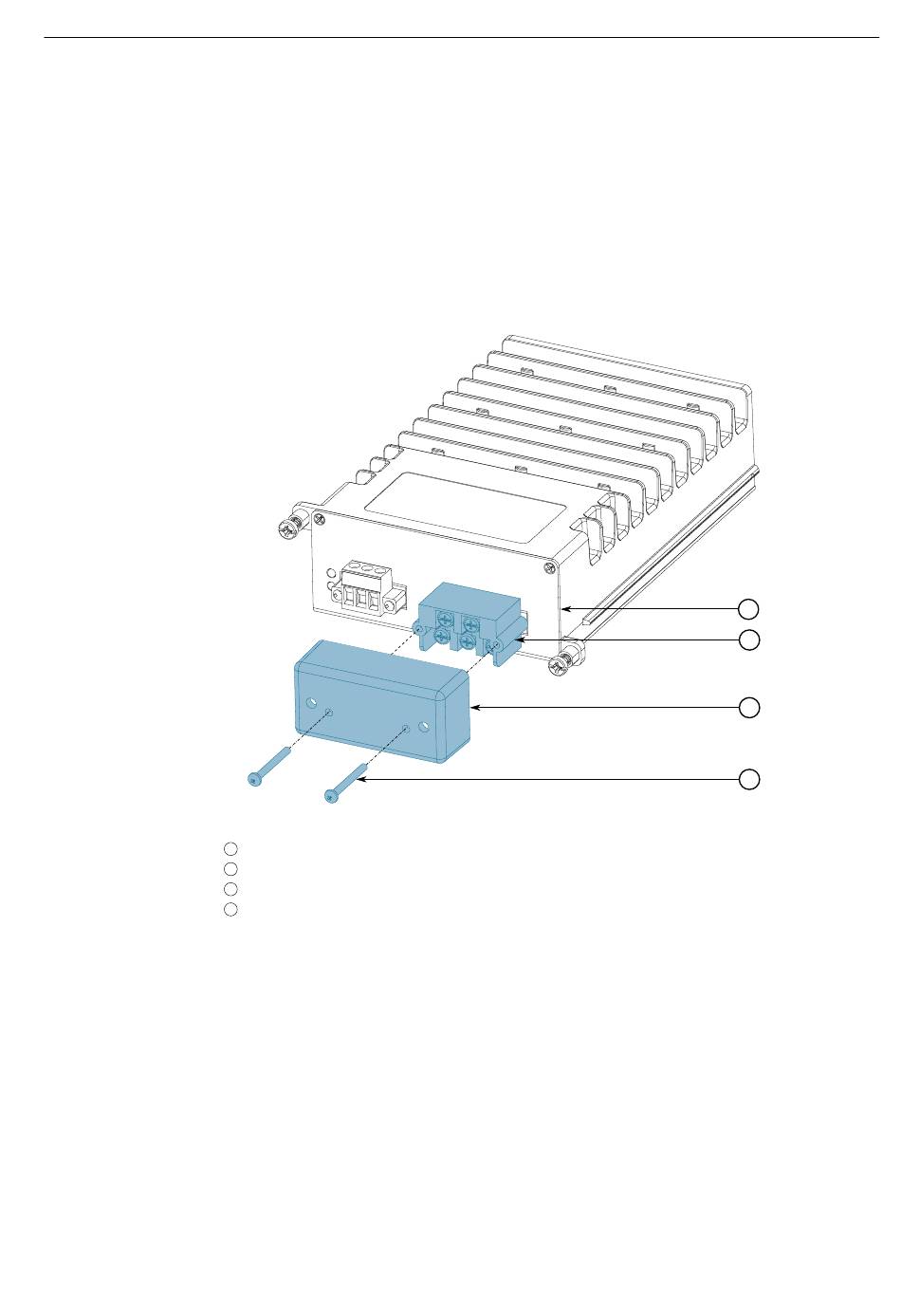

Vis
1
Cache de protection
2
Bornier à vis
3
RUGGEDCOM RX1501 Appareil
4
Figure 2.7 Assemblage du cache de protection
À l'aide d'un câble tressé ou d'un autre câble de mise à la terre approprié,
connectez la borne de terre à la connexion de terre du boîtier.
4
3
2
1
RUGGEDCOM RX1501
