2.5.2

Connexion d'une alimentation CC basse tension

Pour connecter une alimentation électrique CC basse tension à l'appareil, procédez
comme suit :
Danger électrique – risque d'endommagement de l'appareil
Ne raccordez pas de câbles d'alimentation CA à un bornier d'alimentation de 12, 24
ou 48 V CC sous peine d'endommager l'alimentation électrique.
Remarque
Le RUGGEDCOM RX1501 fonctionne avec des alimentations en courant continu posi-
tives et des alimentations en courant continu négatives.
Remarque
Le bornier à vis se fixe à l'aide de vis cruciformes et de plaques de compression qui
permettent des connexions avec fils nus ou cosses à sertir. Utilisez des cosses circu-
laires de taille 6 pour des connexions sûres.
RUGGEDCOM RX1501
Manuel d'installation, 12/2019, C79000-G8977-1054-16

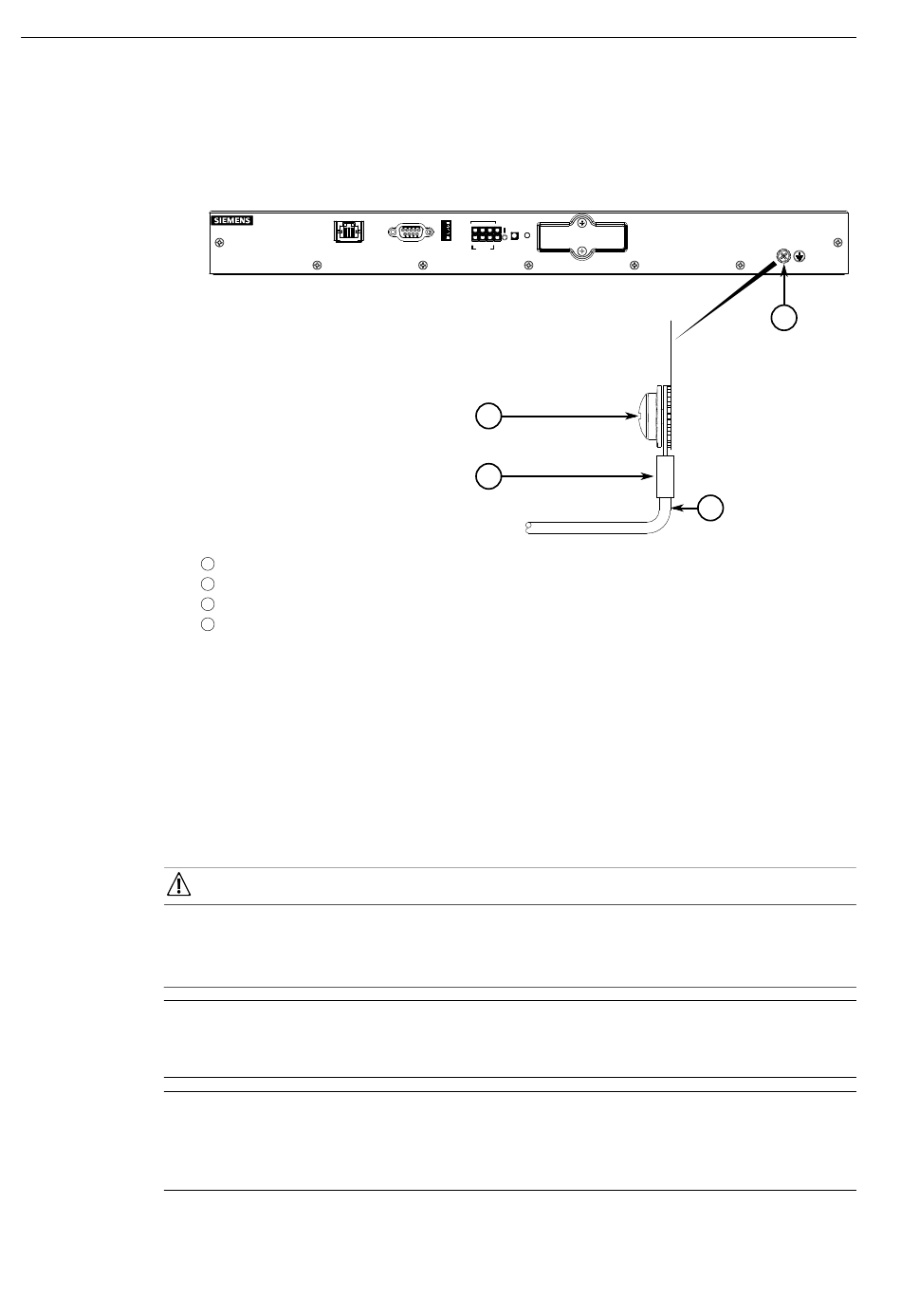

À l'aide d'une cosse circulaire de taille 10 et d'une vis 10-32, fixez la borne de
terre du sur la source d'alimentation à la connexion de terre du sur l'appareil. As-
surez-vous que la cosse est serrée avec un couple de 1,1 N·m (9.5 lbf·in).
Cosse circulaire de taille 10
1
Vis de taille 10-32
2
Connexion depuis une source d'alimentation externe
3
Connexion de terre du
4
Figure 2.8 Connexion de terre du
Installez le cache de protection sur le bornier.
ATTENTION
2.5.2 Connexion d'une alimentation CC basse tension
