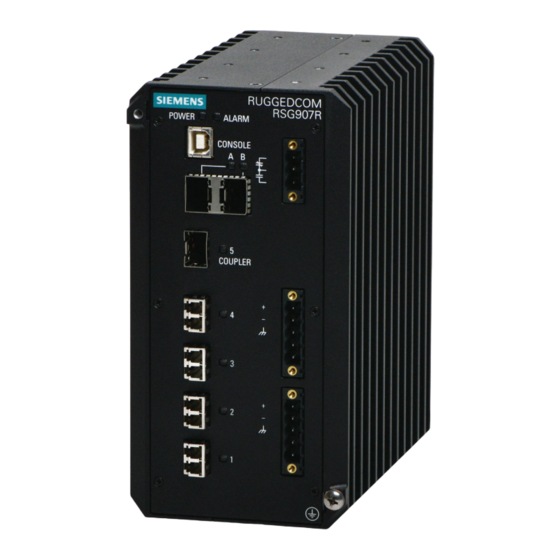

Siemens RUGGEDCOM RSG907R Guide D'installation
Masquer les pouces
Voir aussi pour RUGGEDCOM RSG907R:
- Manuel d'installation (56 pages) ,
- Manuel d'installation (56 pages) ,
- Manuel d'installation (56 pages)
Manuels Connexes pour Siemens RUGGEDCOM RSG907R
Sommaire des Matières pour Siemens RUGGEDCOM RSG907R
- Page 1 Avant-propos Introduction Installation de l'appareil RUGGEDCOM RSG907R Gestion de l'appareil Ports de communication Caractéristiques techniques Guide d'installation Certification 7/2018 RC1387-FR-04...
-
Page 2: Exclusion De Responsabilité
être photocopiée, reproduite ou traduite dans une autre langue sans l'autorisation écrite préalable de Siemens Canada Ltd. Exclusion de responsabilité Siemens a vérifié la conformité du contenu du présent document avec le matériel et/ou le logiciel qui y sont décrits. Toutefois, il peut y avoir des écarts entre le produit et la documentation. -
Page 3: Contacter Siemens
RUGGEDCOM RSG907R Guide d'installation Pour obtenir des précisions sur la garantie, veuillez vous rendre sur https://www.siemens.com/ruggedcom ou contactez un représentant du service client de Siemens. Contacter Siemens Adresse Téléphone E-mail Siemens Canada Ltd Sans frais : 1 888 264 0006 ruggedcom.info.i-ia@siemens.com Secteur Industry Tél : +1 905 856 5288... - Page 4 RUGGEDCOM RSG907R Guide d'installation...
-
Page 5: Table Des Matières
RUGGEDCOM RSG907R Guide d'installation Table des matières Table des matières Avant-propos ....................Alertes .............................. vii Documents connexes ......................... viii Accès à la documentation ........................viii Formation ............................viii Assistance client ..........................viii Chapitre 1 Introduction ..................... 1.1 Caractéristiques essentielles ......................2 1.2 ... - Page 6 RUGGEDCOM RSG907R Table des matières Guide d'installation 4.2 Ports Ethernet à fibre optique ...................... 27 Chapitre 5 Caractéristiques techniques ................5.1 Caractéristiques techniques de l'alimentation électrique ..............29 5.2 Caractéristiques techniques du relais d'alarme de sécurité .............. 30 5.3 Standards réseau pris en charge ....................30 5.4 Caractéristiques techniques des ports Ethernet à...
-
Page 7: Avant-Propos
Avant-propos Avant-propos Ce guide décrit le RUGGEDCOM RSG907R. Il présente les principales caractéristiques de l'appareil, son installation, sa mise en service et d'importantes spécifications techniques. Il est destiné au personnel d'assistance technique réseau responsable de l'installation, de la mise en service et de la maintenance de l'appareil. -
Page 8: Documents Connexes
Siemens. Assistance client L'assistance client est disponible 24 heures sur 24, 7 jours sur 7, pour tous les clients Siemens. Pour bénéficier de l'assistance technique ou obtenir des informations d'ordre général, contactez l'Assistance client Siemens par l'un des moyens suivants :... - Page 9 Installez l'appli Industry Online Support de Siemens AG sur n'importe quel appareil mobile fonctionnant sous Android, Apple iOS ou Windows et : • Accédez à toute la bibliothèque de documentation d'aide de Siemens, y compris aux FAQ et manuels • Transmettez une demande SR ou vérifiez l'état d'une SR existante.
- Page 10 RUGGEDCOM RSG907R Avant-propos Guide d'installation Assistance client...
-
Page 11: Introduction
L'appareil offre un indice de protection IP40, n'utilise pas de ventilateurs internes pour le refroidissement et supporte des températures de fonctionnement étendues de -40 à 85 °C (-40 à 185 °F). • Conception compacte La compacité du RUGGEDCOM RSG907R permet son installation dans des armoires à espace limité et sur des rails DIN symétriques. • Alimentation d'entrée double L'appareil présente des entrées d'alimentation doubles pour la prise en charge de sources d'alimentation CA ou... -
Page 12: Caractéristiques Essentielles
• Homologation de sécurité CSA/UL 60950-1 jusqu'à 85 °C (185 °F) Section 1.2 Description Le RUGGEDCOM RSG907R propose de nombreux ports, contrôles et LED de signalisation en face avant pour la connexion et la configuration de l'appareil ainsi que le dépannage. Caractéristiques essentielles... -
Page 13: Outils Et Matériel Requis
Protège l'appareil des surtensions et de l'électricité statique accumulée. Pour plus d'informations sur la mise à la terre de l'appareil, voir Section 2.6, « Connexion de l'alimentation ». Section 1.3 Outils et matériel requis Les outils et le matériel suivants sont nécessaires pour installer le RUGGEDCOM RSG907R : Outils et matériel requis... -
Page 14: Mise Hors Service Et Mise Au Rebut
Chapitre 1 RUGGEDCOM RSG907R Introduction Guide d'installation Outils/matériel Usage Cordon d'alimentation (16 AWG) CA Pour raccorder l'alimentation à l'appareil. Câble de port de console USB de type B Pour le raccordement à l'interface de console RUGGEDCOM ROS. Câbles fibre optique multimode Pour raccorder l'appareil à... -
Page 15: Installation De L'appareil
Ce produit ne contient aucune pièce pouvant être réparée par l’utilisateur. Toute tentative de maintenance par des personnes non autorisées rend les garanties nulles et non avenues. Tous changements ou modifications effectués sans l’accord exprès de Siemens Canada Ltd peuvent invalider des spécifications, résultats d'essai et certifications d'organismes et remettre en cause les droits d’utilisation de l'appareil. -
Page 16: Procédure Générale
Installation de l'appareil dans des zones dangereuses Par sa conception, le RUGGEDCOM RSG907R est conforme aux normes de sécurité pour emplacements dangereux de classe I, division 2, zone 2 où l'on peut trouver des concentrations de gaz, vapeurs ou liquides inflammables, contrairement aux environnements de fonctionnement normaux. -
Page 17: Conditions Spéciales Pour Garantir La Sécurité
IMPORTANT ! Le remplacement de composants pourrait compromettre l'admissibilité à la Classe I, Division 2. Exemple de label d'emplacement dangereux Ci-après, voici un exemple du label d'emplacement dangereux du RUGGEDCOM RSG907R : Installation de l'appareil dans des zones dangereuses... -
Page 18: Montage De L'appareil
Section 2.4 Montage de l'appareil Le RUGGEDCOM RSG907R est conçu pour une flexibilité de montage et d'affichage maximale. Il peut être équipé d'adaptateurs permettant de l'installer sur un rail DIN symétrique de 35 mm (1.4 in) ou de le fixer sur un panneau. -
Page 19: Montage De L'appareil Sur Un Rail Din Symétrique
RUGGEDCOM RSG907R Chapitre 2 Guide d'installation Installation de l'appareil Section 2.4.1 Montage de l'appareil sur un rail DIN symétrique Pour les installations sur rail DIN symétrique, le RSG907R est équipé d'un support pour rail DIN symétrique préinstallé à l'arrière du châssis. Le support permet de faire glisser ou d'encliqueter l'appareil sur un rail DIN symétrique standard de 35 mm (1.4 in). -
Page 20: Montage De L'appareil Sur Un Panneau
Section 2.4.2 Montage de l'appareil sur un panneau Pour les installations sur panneau, il est possible d'équiper le RUGGEDCOM RSG907R d'adaptateurs pour panneau sur la partie supérieure et la partie inférieure du châssis. Les adaptateurs permettent de fixer l'appareil sur un panneau à... - Page 21 RUGGEDCOM RSG907R Chapitre 2 Guide d'installation Installation de l'appareil Figure 5 : Assemblage des adaptateurs de montage sur panneau 1. Vis (M4) 2. Adaptateur de montage sur panneau Préparez les orifices de montage dans le panneau, à l'endroit où l'appareil doit être installé. Placez l'appareil contre le panneau et alignez les adaptateurs sur les trous prévus pour le montage.
-
Page 22: Connexion Du Relais D'alarme De Sécurité
Vous pouvez configurer la commande de la sortie du relais de sécurité avec ROS. Une application usuelle de ce relais est le signalement d'une alarme en cas de défaillance de l'alimentation électrique. Pour plus d'informations, voir le Manuel d'utilisation ROS pour le RUGGEDCOM RSG907R. Procédez comme suit pour connecter le relais d'alarme de sécurité : Insérez le bornier du relais d'alarme de sécurité... -
Page 23: Connexion De L'alimentation
1. Bornier du relais d'alarme de sécurité 2. Contact à fermeture 3. Neutre 4. Contact à ouverture Section 2.6 Connexion de l'alimentation Le RUGGEDCOM RSG907R comporte deux bornes d'entrée qui permettent d'alimenter l'appareil : • par une source d'alimentation CA indépendante et une source d'alimentation CC indépendante • par deux sources d'alimentation CC indépendantes IMPORTANT ! - Page 24 Chapitre 2 RUGGEDCOM RSG907R Installation de l'appareil Guide d'installation REMARQUE Des exemples de configurations de câblage prises en charge figurent sous Section 2.6.2, « Exemples de câblage ». REMARQUE Cet appareil est conçu pour être connecté à deux sources d'alimentation indépendantes. AVERTISSEMENT ! Risque d'électrocution : risque de blessures. Lorsqu'une seule source d'alimentation CA est raccordée à...
-
Page 25: Alimentation Haute Tension
RUGGEDCOM RSG907R Chapitre 2 Guide d'installation Installation de l'appareil Alimentation haute tension Connectez le fil de phase (CA) ou le fil positif (CC) à la borne positive/live (+/L) du bornier. Connectez le fil de neutre (CA) ou le fil négatif (CC) à... -
Page 26: Configurations D'alimentation Haute Tension
Chapitre 2 RUGGEDCOM RSG907R Installation de l'appareil Guide d'installation Configurations d'alimentation haute tension Figure 12 : Configuration d'alimentation CA haute Figure 13 : Configuration d'alimentation CC haute tension tension simple simple Exemples de câblage... - Page 27 RUGGEDCOM RSG907R Chapitre 2 Guide d'installation Installation de l'appareil Figure 14 : Alimentations CA et CC haute tension Figure 15 : Alimentations CC haute tension doubles doubles Exemples de câblage...
-
Page 28: Configurations D'alimentation Basse Tension
Chapitre 2 RUGGEDCOM RSG907R Installation de l'appareil Guide d'installation Configurations d'alimentation basse tension Figure 16 : Configuration d'alimentation CC basse Figure 17 : Configuration d'alimentation CC basse tension tension simple double Section 2.7 Connexion de l'appareil au réseau La procédure pour connecter l'appareil au réseau dépend de l'application. -
Page 29: Connexion À Un Réseau Prp
Connecter à... Inutilisé Inutilisé 5 (Coupleur) Connexion à un appareil à capacité Ethernet si le RUGGEDCOM RSG907R est configuré en tant que RedBox HSR ou PRP 1 à 4 Connexion à un appareil à capacité Ethernet Figure 18 : Réseau local 1. Appareil à capacité Ethernet 2. Commutateur (RUGGEDCOM RSG907R) ... -
Page 30: Connexion D'un Anneau Hsr Et D'un Réseau Prp
Connexion à un ou plusieurs nœuds SAN (Singly Attached Nodes) Figure 20 : Un anneau HSR 1. Anneau HSR 2. RedBox HSR (RUGGEDCOM RSG907R) 3. Appareil non compatible avec HSR 4. SAN Connexion d'un anneau HSR et d'un réseau PRP Dans cette application, l'appareil opère en tant qu'une RedBox HSR/PRP parmi deux dans un anneau HSR, avec connexion soit à... -
Page 31: Connexion D'anneaux Hsr
RUGGEDCOM RSG907R Chapitre 2 Guide d'installation Installation de l'appareil Port Connecter à... Connexion au port B de la RedBox HSR/PRP voisine ou à l'anneau HSR Connexion au port A de la RedBox HSR/PRP voisine ou à l'anneau HSR 5 (Coupleur) Connexion à... - Page 32 Chapitre 2 RUGGEDCOM RSG907R Installation de l'appareil Guide d'installation Port Connecter à... Connexion au port B de la RedBox HSR/HSR voisine ou à l'anneau HSR Connexion au port A de la RedBox HSR/HSR voisine ou à l'anneau HSR 5 (Coupleur)
-
Page 33: Gestion De L'appareil
RUGGEDCOM RSG907R Chapitre 3 Guide d'installation Gestion de l'appareil Gestion de l'appareil Ce chapitre décrit le raccordement à l'appareil et la gestion de l'appareil. SOMMAIRE • Section 3.1, « Connexion à l'appareil » • Section 3.2, « Configuration de l'appareil » Section 3.1 Connexion à l'appareil Cette rubrique décrit les différentes méthodes d'accès aux interfaces console et Web RUGGEDCOMROS sur l'appareil. -
Page 34: Ports Ethernet
Connectez n'importe quel port Ethernet disponible sur l'appareil à un commutateur de gestion et accédez aux interfaces console et Web RUGGEDCOM ROS par l'adresse IP de l'appareil. L'adresse IP par défaut d'usine pour le RUGGEDCOM RSG907R est https://192.168.0.1. Pour plus d'informations sur les interfaces disponibles, se référer à... -
Page 35: Ports De Communication
Guide d'installation Ports de communication Ports de communication Le RUGGEDCOM RSG907R peut être équipé de différents types d'interfaces de communication pour améliorer ses capacités et ses performances. Figure 23 : Affectation de port 1. Ports A et B 2. Port 5 3. Ports 1 à 4... - Page 36 [https://support.industry.siemens.com/ cs/ca/en/view/109482309]. IMPORTANT ! Utilisez exclusivement des émetteurs-récepteurs autorisés par Siemens pour les produits RUGGEDCOM. Siemens décline toute responsabilité en cas de problèmes de performance liés en tout ou partie à des composants fabriqués par des tiers. Vitesse Émetteur-récepteur SFP Référence...
-
Page 37: Ports Ethernet À Fibre Optique
Section 4.2 Ports Ethernet à fibre optique Le RUGGEDCOM RSG907R présente quatre ports Ethernet à fibre optique fixes dont chacun comporte un connecteur LC (Lucent Connector). Assurez-vous que les connexions Émission (Tx) et Réception (Rx) de chaque port sont convenablement connectées et appariées pour l'établissement d'une liaison correcte. - Page 38 Chapitre 4 RUGGEDCOM RSG907R Ports de communication Guide d'installation Ports Ethernet à fibre optique...
-
Page 39: Caractéristiques Techniques
RUGGEDCOM RSG907R Chapitre 5 Guide d'installation Caractéristiques techniques Caractéristiques techniques Le présent chapitre présente les caractéristiques techniques importantes de l'appareil. SOMMAIRE • Section 5.1, « Caractéristiques techniques de l'alimentation électrique » • Section 5.2, « Caractéristiques techniques du relais d'alarme de sécurité » • Section 5.3, « Standards réseau pris en charge »... -
Page 40: Environnements Non Dangereux
Chapitre 5 RUGGEDCOM RSG907R Caractéristiques techniques Guide d'installation Environnements non dangereux Tension d'entrée Consommation Type Valeur du Isolation de courant d'alimentation fusible interne Minimum Maximum Nominal maximale 12 V CC, 24 V Basse tension 10 V CC 60 V CC 5 A 1,5 kV CC... -
Page 41: Caractéristiques Techniques Des Ports Ethernet À Fibre Optique
• La longueur maximale de segment dépend largement de facteurs tels que la qualité de la fibre et le nombre de patchs et d'épissures. Demander conseil à un représentant commercial Siemens au moment de déterminer les distances maximales des segments. -
Page 42: Environnement De Fonctionnement
Chapitre 5 RUGGEDCOM RSG907R Caractéristiques techniques Guide d'installation Section 5.5 Environnement de fonctionnement Le RUGGEDCOM RSG907R est conçu pour fonctionner dans les conditions ambiantes suivantes. Température ambiante de -40 à 85 °C (-40 à 185 °F) fonctionnement Température ambiante de stockage -40 à 85 °C (-40 à 185 °F) Humidité relative ambiante 5 % à 95 %... - Page 43 RUGGEDCOM RSG907R Chapitre 5 Guide d'installation Caractéristiques techniques 162.72 Figure 26 : Dimensions totales 38.1 163.12 Figure 27 : Dimensions de montage de panneau Dessins cotés...
- Page 44 Chapitre 5 RUGGEDCOM RSG907R Caractéristiques techniques Guide d'installation 162.72 Figure 28 : Dimensions de montage sur rail DIN Dessins cotés...
-
Page 45: Certification
RUGGEDCOM RSG907R Chapitre 6 Guide d'installation Certification Certification L'appareil RUGGEDCOM RSG907R a été testé minutieusement pour garantir sa conformité à des normes reconnues et a été homologué par des agences de réglementation agréées. SOMMAIRE • Section 6.1, « Homologations » • Section 6.2, « Essais de type CEM et conditions ambiantes »... -
Page 46: Csa/Sira
Chapitre 6 RUGGEDCOM RSG907R Certification Guide d'installation • CAN/CSA-C22.2 N° 60079-0:15 Atmosphères explosives - Partie 0 : Équipement - Exigences générales • CAN/CSA-C22.2 N° 60079-15:16 Matériel électrique pour atmosphères explosives gazeuses - Partie 15 : Construction, essais et marquage des matériels électriques du mode de protection "n"... -
Page 47: Union Européenne (Ue)
Compatibilité électromagnétique des équipements multimédia - Exigences d'émission L'appareil comporte un marquage CE et peut être utilisé dans toute l'Union européenne. Une copie de la déclaration de conformité CE est tenue à disposition sur demande auprès de Siemens Canada Ltd. Pour les informations de contact, voir “Contacter Siemens... -
Page 48: Fcc
• Titre 21 du CFR (Code of Federal Regulations), chapitre I, sous-chapitre J, Santé radiologique Section 6.1.6 ISDE Siemens Canada Ltd déclare que le présent appareil est conforme aux exigences de la norme ISDE (Innovation, Sciences et Développement économique Canada) suivante : • CAN ICES-3 (A)/NMB-3 (A) Section 6.1.7... -
Page 49: Rra
(Corée du Sud) en tant que produit de classe A dans les environnements commerciaux et industriels. R-REM-S14-RSG907R Une copie de la déclaration de conformité KC est tenue à disposition sur demande auprès de Siemens Canada Ltd. Pour les informations de contact, voir “Contacter Siemens... -
Page 50: Essais De Type Cem Et Conditions Ambiantes
Chapitre 6 RUGGEDCOM RSG907R Certification Guide d'installation Section 6.2 Essais de type CEM et conditions ambiantes Le produit RUGGEDCOM RSG907R a réussi les tests de Compatibilité électromagnétique (CEM) et les tests environnementaux suivants. Tests de type CEM Degrés de Essai Description Niveaux de test sévérité... -
Page 51: Tests D'immunité Cem Selon Ieee 1613
Tests d'immunité CEM selon IEEE 1613 REMARQUE Le RUGGEDCOM RSG907R remplit les exigences de Classe 2 pour la configuration en fibre exclusivement et les exigences de Classe 1 pour les ports en cuivre. La classe 1 autorise une perte de communication temporaire tandis que la classe 2 impose des communications interrompues et exemptes d'erreurs. -
Page 52: Essais De Type Relatifs Aux Conditions Ambiantes
Chapitre 6 RUGGEDCOM RSG907R Certification Guide d'installation Essai Description Niveaux de test Ports d'alimentation CA 5 kV IEEE 1613 Rigidité Ports de signal 2 kV (relais de sécurité) diélectrique Ports d'alimentation CC 2,8 kV CC ou 2 kV Ports d'alimentation CA 2 kV IEEE 1613.1...
