Installation de l'appareil
2.3.2 Montage de l'appareil sur un rail DIN symétrique
•
•
•
Procédez comme suit pour fixer l'appareil à un châssis standard de 48 cm (19 in) :
1.
2.
3.
4.
2.3.2 Montage de l'appareil sur un rail DIN symétrique
Pour les installations sur rail DIN symétrique, il est possible d'équiper le RUGGEDCOM
RX1501 d'adaptateurs pour panneau/rail DIN symétrique préinstallés sur chaque côté
10
taller le châssis dans un environnement approprié qui pourra supporter la tem-
pérature ambiante maximale dégagée par le châssis.
Ne dépassez pas le nombre maximal d'appareils ou les limites de poids indiqués
par le fabricant du châssis.
Ne surchargez pas le circuit d'alimentation. Respectez les valeurs d'alimentation
et de protection contre les surintensités données par le fabricant du châssis.
Assurez-vous que le châssis et tous les appareils disposent d'une mise à la terre
adéquate. Accordez une attention particulière aux branchements d'alimentation
autres que les branchements directs sur le circuit de dérivation (aux rallonges,
par exemple).
Assurez-vous que les adaptateurs pour châssis sont installés sur le bon côté du
boîtier.
• Pour que les modules et les ports soient accessibles, placez les adaptateurs à
l'arrière du boîtier.
• Pour que les ports de gestion et les LED soient accessibles, placez les adapta-
teurs à l'avant du boîtier.
Remarque
Le boîtier présente de nombreux trous de montage permettant d'installer les
adaptateurs pour châssis jusqu'à 25 mm (1 in) de l'avant de l'appareil.
1
3
Arrière
1
Avant
2
Adaptateur pour châssis
3

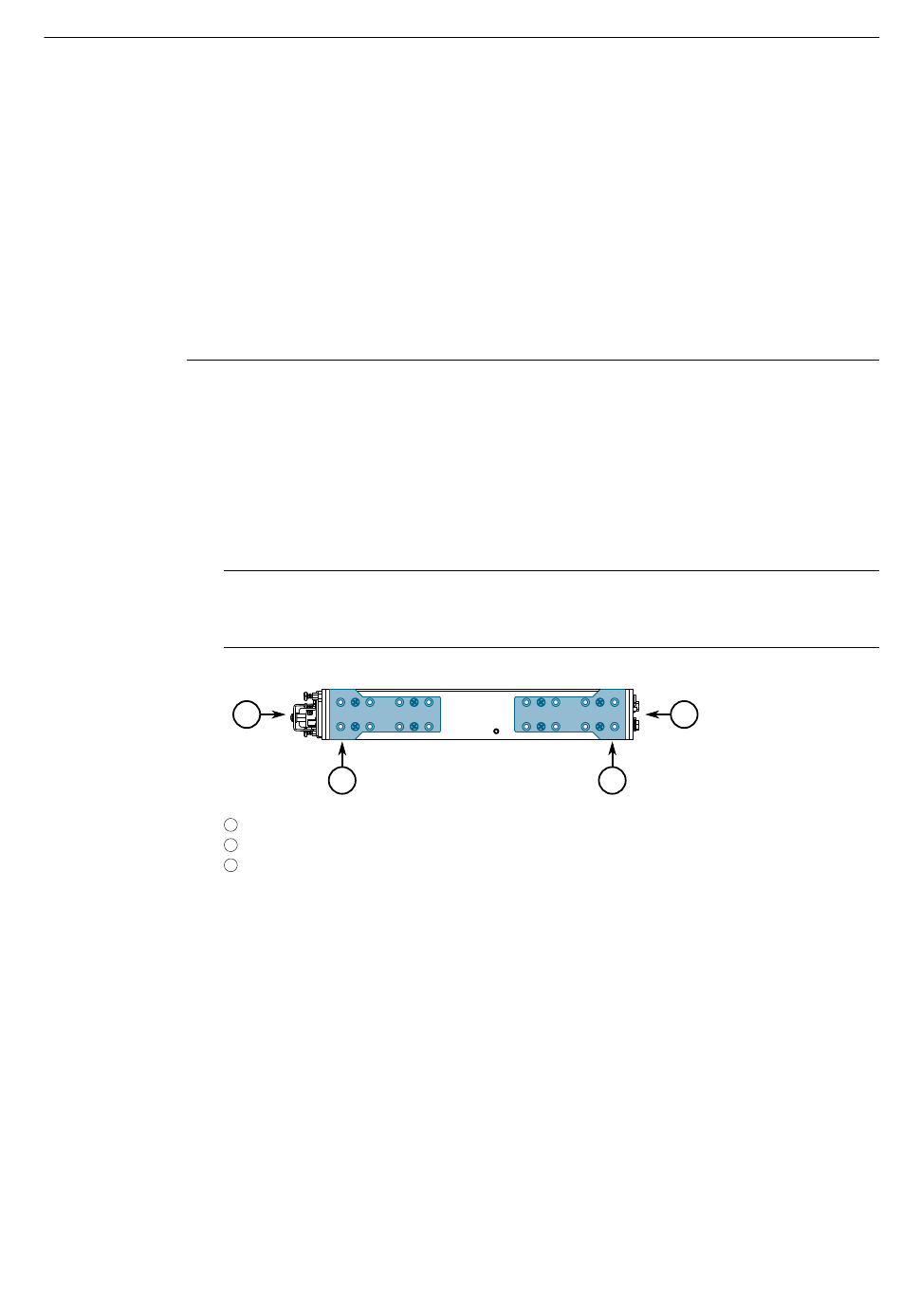

Figure 2.1 Adaptateurs pour châssis
Si nécessaire, installez des adaptateurs sur le côté opposé de l'appareil afin de le
protéger des vibrations.
Insérez l'appareil dans le châssis.
Fixez les adaptateurs au châssis en utilisant le matériel fourni.
2
3
