Siemens RUGGEDCOM RX1501 Manuel D'installation page 52

2.
3.
4.
5.
Installation d'un module
Procédez comme suit pour installer un Line Module :
1.
2.
3.
RUGGEDCOM RX1501
Manuel d'installation, 12/2019, C79000-G8977-1054-16
Desserrez les vis de fixation du module.
Extrayez le module du boîtier pour le déconnecter.
1
2
3
Module
1
Châssis
2
Vis
3

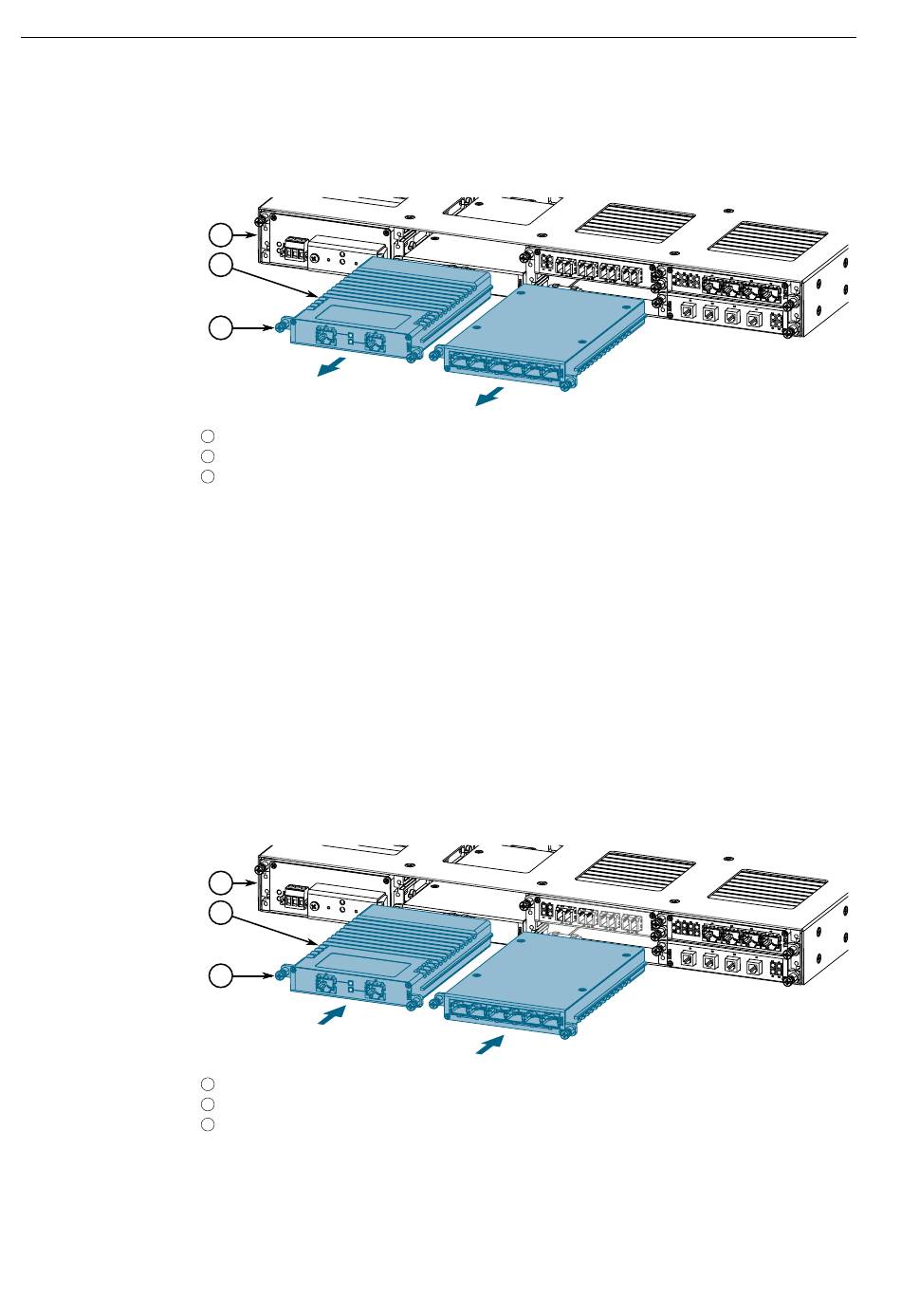

Figure 4.2 Retrait d'un module
Installez un nouveau module ou un module factice (pour éviter l'introduction de
poussière ou de saleté).
[Facultatif] Si nécessaire, installez l'appareil dans le châssis.
[Facultatif] Si l'appareil est installé dans un châssis, retirez-le du châssis.
Retirez le module actuel de l'emplacement.
Insérez le nouveau module dans l'emplacement.
1
2
3
Module
1
Châssis
2
Vis
3
Figure 4.3 Installation d'un module
4.2 Installation/désinstallation de Line Modules
Modules
