Mise en service
6
Mise en service
1
reset
22
21
20

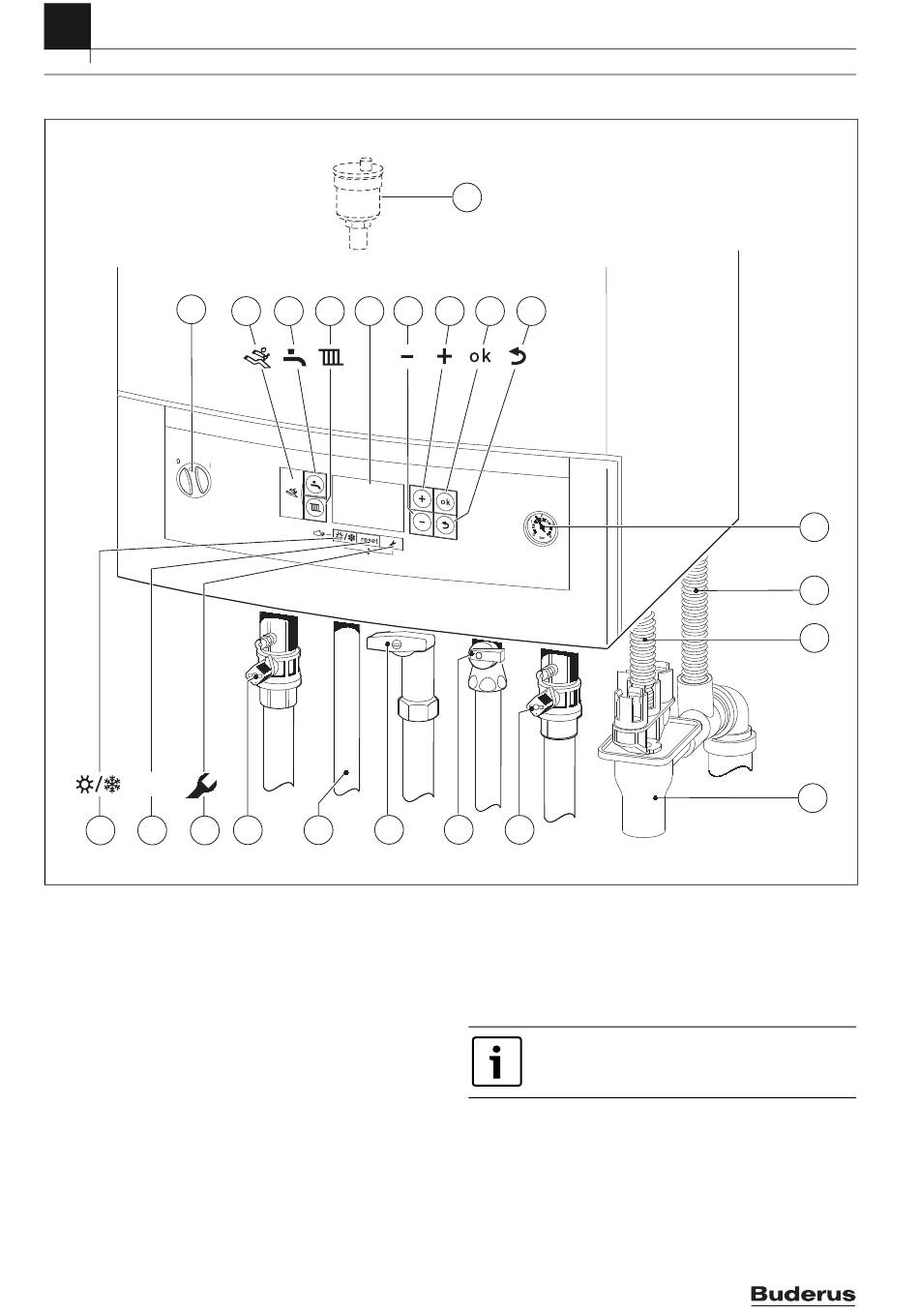

Fig. 19
[1]
Interrupteur principal
[2]
Interface de diagnostic
[3]
Touche « ECS »
[4]
Touche « chauffage »
[5]
Afficheur
[6]
Touche « moins »
[7]
Touche « plus »
[8]
Touche « ok »
[9]
Touche « retour »
[10] Purgeur automatique
[11] Manomètre
[12] Tuyau d'évacuation des condensats
[13] Tuyau venant de la soupape de sécurité (circuit de chauffage)
[14] Siphon à entonnoir (accessoire)
[15] Robinet de retour de chauffage (accessoire)
[16] sur les appareils avec boiler ECS : robinet de retour boiler (acces-
soire)
sur les appareils GB072-24K : robinet d'eau froide (accessoire)
[17] Robinet de gaz (accessoire)
26
2
3
4
5
6
19
18
17
10
7
8
9
16
15
[18] sur les appareils avec boiler ECS : départ boiler
sur les appareils GB072-24K : ECS
[19] Robinet de départ de chauffage (accessoire)
[20] Touche « service »
[21] Touche « reset »
[22] Touche « mode été/hiver »
Régler le module manuel sur le contrôleur de base BC20
pour une mise en service provisoire ( page 31).
