5
Branchement électrique
5.1
Remarques générales
AVIS : Danger de mort par électrocution !
Tout contact avec des pièces électriques sous tension
peut provoquer une électrocution.
▶ Avant d'intervenir sur les pièces électriques : couper
l'alimentation électrique (fusible / disjoncteur) sur
tous les pôles et la sécuriser contre toute réactivation
accidentelle.
▶ Veuillez tenir compte des mesures de protection selon RGIE/AREI.
▶ Dans les pièces avec baignoire ou douche : raccorder l'appareil à un
disjoncteur différentiel.
▶ Ne pas raccorder d'autres utilisateurs au raccordement secteur de
l'appareil.
Fusibles
L'appareil est protégé par deux fusibles. Ils se trouvent sur la carte de cir-
cuits imprimés.
Des fusibles de rechange sont situés sur le couvercle de
l'appareil de commande.
AVIS : Danger de mort par électrocution !
L'installation doit uniquement être effectuée dans des
lieux où un câble de terre est disponible.
Les travaux électriques sont réservés à des spécialistes
en matière d'installations électriques.
Avant de démarrer les travaux électriques :
▶ Couper la tension de réseau sur tous les pôles et pro-
téger contre tout réenclenchement involontaire.
▶ Vérifier que l'installation est hors tension.
▶ Respecter également les schémas de connexion
d'autres composants de l'installation.
Product Name – 6720646351 (2021/01)
Branchement électrique
5.2
Raccordement de l'appareil
6 0 c m
2
1

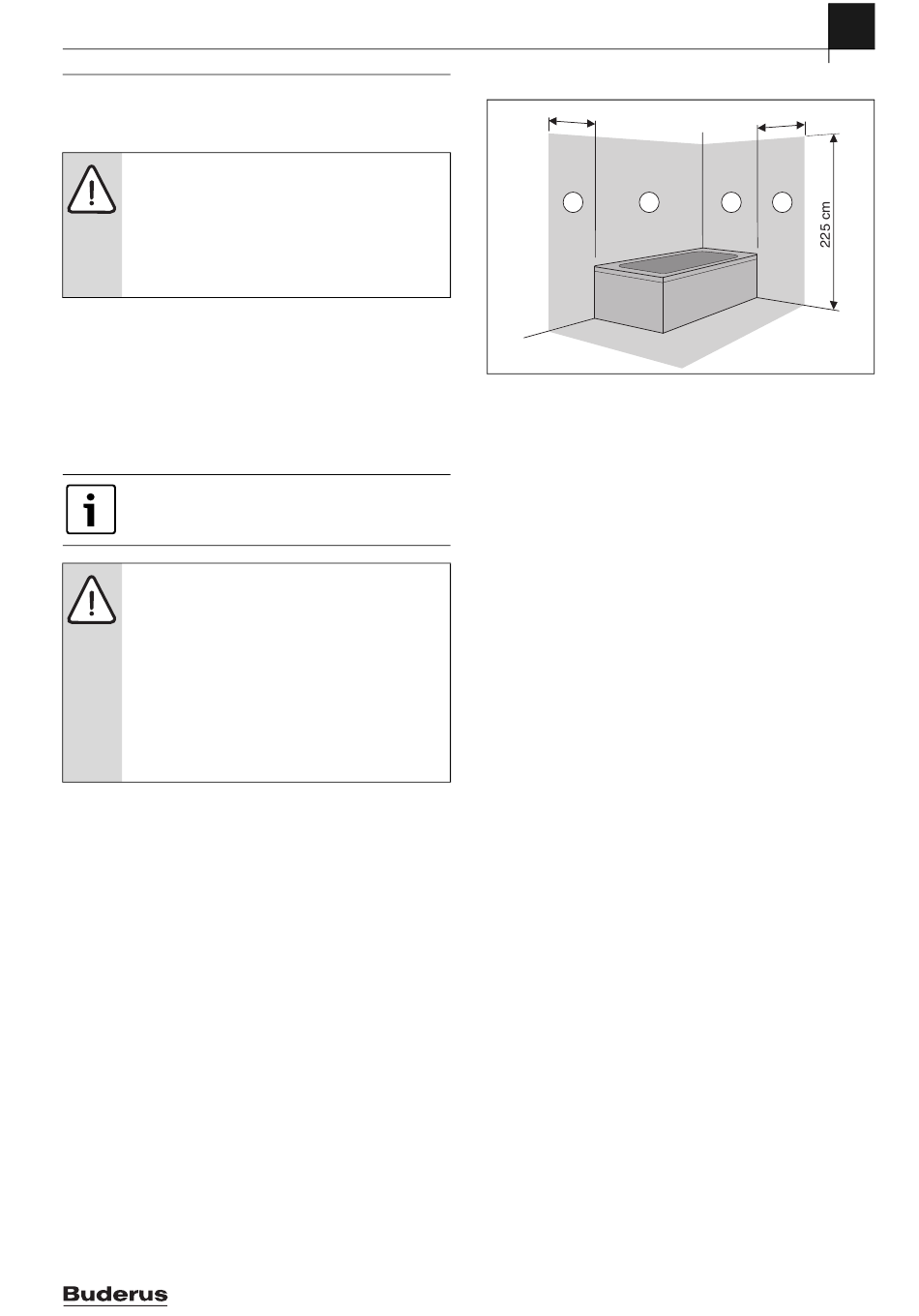

Volumes de protection
[1]
Volume de protection 1, directement au-dessus de la baignoire
[2]
Volume de protection 2, rayon de 60 cm autour de la baignoire /
douche
Raccordement en dehors des volumes de protection 1 et 2 :
▶ Si le câble de réseau est inséré, l'enficher dans la prise de courant.
-ou-
▶ Si le câble de réseau n'est pas inséré, raccorder le câble de réseau sur
un disjoncteur approprié (sécurité).
Raccordement à l'intérieur des volumes de protection 1 et 2 :
▶ Effectuer le branchement électrique par tous les pôles d'un dispositif
de séparation avec une distance de contact de min. 3 mm (par ex.
fusibles, interrupteur LS).
▶ Dans le volume de protection 1 : poser le câble de réseau à la verti-
cale, vers le haut.
5
6 0 c m
1
2
6 720 612 659-13.3TT
23
