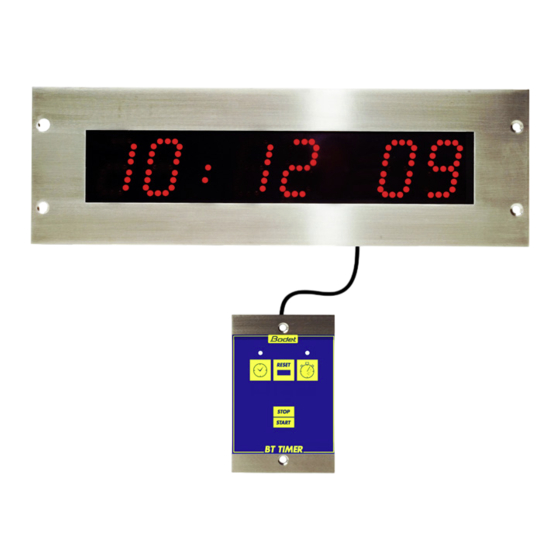

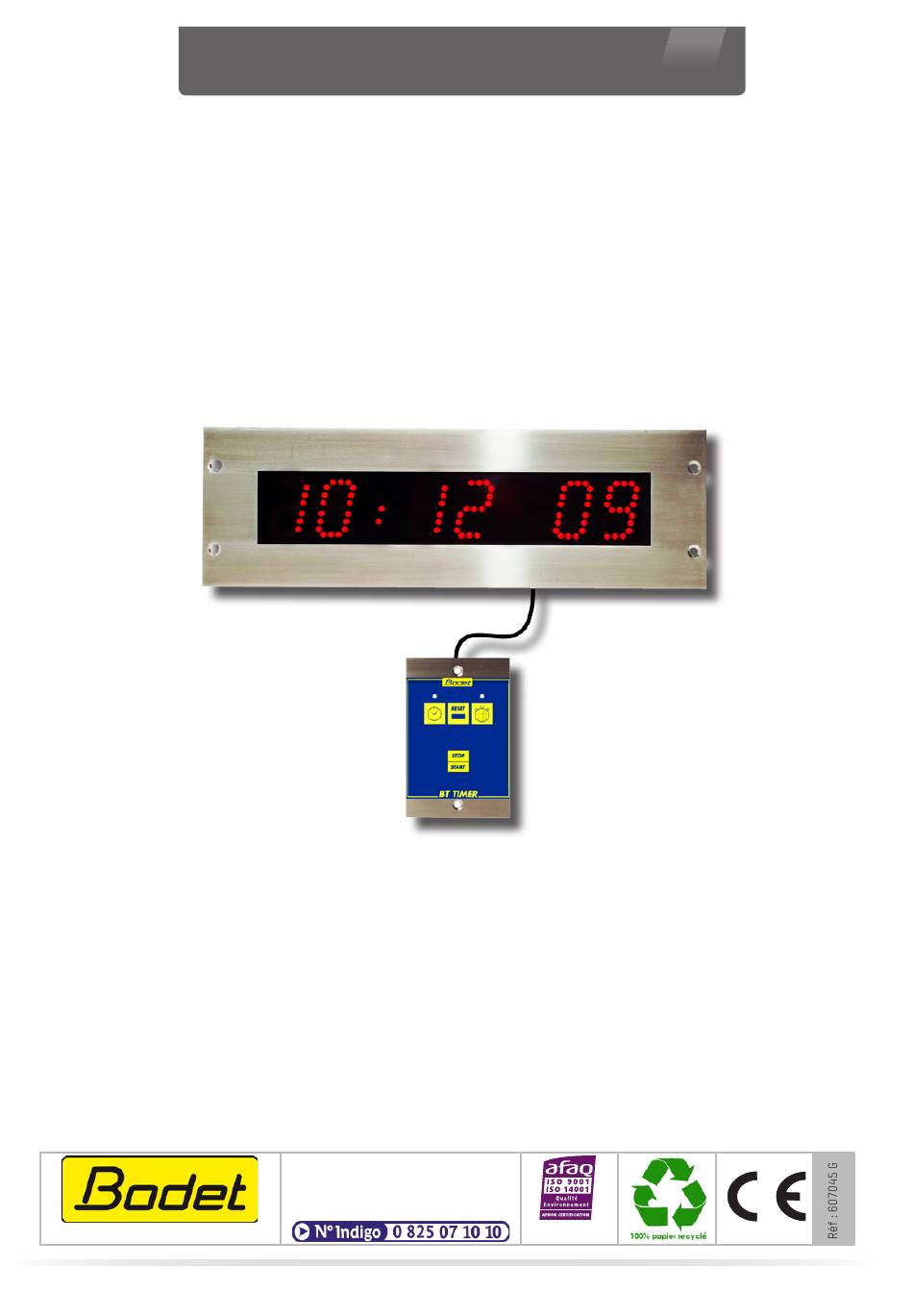

HORLOGES DIGITALES intérieures DIGITAL CLOCKS indoor Horloge Style 5S Hôpital Style 5S Hôpital clock Réceptrice NTP NTP Receiver Manuel d’installation et de mise en service Installation and operation manual BODET SA 49340 TREMENTINES I FRANCE Fax: +33 (0)2.41.71.72.01 www.bodet-time.com Usine de Trémentines Système de...
Table des matières I - Vérification initiale II - Installation mécanique II - Installation électrique III - Réglage de la luminosité IV - Fonctionnement du chronomètre V - Configuration VI - Caractéristiques techniques VII - Présentation du serveur web VIII - Que faire si...? ...Vérifier. Table of contents I - Initial checks II - Mechanical installation...
Pour la mise en service des horloges, vous pourrez installer le logiciel «BODET Detect». Ce logiciel est disponible sur le site internet www.bodet-time.com, en téléchargement gratuit. Note : la prise réseau sur laquelle est connectée l’horloge BODET doit être PoE par l’intermédiaire d’un switch PoE ou d’un injecteur PoE.
- Accrochage mural : fixer le pupitre de commande à l’emplacement choisi, à l’aide de 2 chevilles et 2 vis. 2.2 Style 5S Hôpital - Accrochage mural : fixer l’horloge à l’emplacement choisi, à l’aide de 4 chevilles et 4 vis.
II - Installation électrique Rappel : Le réseau informatique doit être PoE (802.3af, classe 3), sinon utiliser un injecteur PoE pour alimenter l’horloge (voir pré-requis, page 3). Blanc Le câble du pupitre peut être rallongé ou raccourci sur site en fonction de Marron l’installation.
Indice de protection : IP54, IK07. Conformité aux Normes : EN 60950, EN 55022 et EN 55024. Les Style 5S Hôpital respectent la directive compatibilité électromagnétique 2004/108/CE et la directive basse tension 2006/95/CE. Ce sont des produits de classe A. Dans un environnement domestique, ces produits peuvent causer des interférences radios auquel cas l’utilisateur doit...
1/ Ouvrir une page de votre navigateur internet puis dans la barre de recherche, entrez l’adresse IP de votre horloge. 2/ Utiliser le logiciel «BODET Detect» puis cliquez sur le bouton Web browser pour ouvrir le serveur web (se reporter à la notice du logiciel, 607548).
- MAC Address : il s’agit de l’adresse MAC de l’horloge. Cette adresse est unique pour chaque produit. Ce numéro est indiqué sur une étiquette au dos des horloges Bodet. - Name : nom donné par l’utilisateur à l’horloge. - Case à cocher Enable DHCP : permet de définir automatiquement les paramètres IP du produit sur le réseau.
7.3 Page Configuration heure et synchronisation La page Time Configuration est divisée en deux parties. L’une permet de configurer le fuseau horaire et l’autre le mode de synchronisation. Ci-dessous le descriptif des informations affichées : - Time zone : à l’aide du menu déroulant, il est possible de choisir le fuseau horaire (la gestion de l’heure été/hiver est automatique en fonction de la zone horaire sélectionnée).
Page 10
été renseigné. L’adresse multicast des clients doit être identique à celle diffusé par le serveur. Par défaut les produits Bodet émettent et reçoivent sur l’adresse multicast :239.192.54.1 Les adresses multicast sont comprises entre 224.0.0.0 et 239.255.255.255.
7.4 Page configuration des alarmes Cette page permet d’activer la supervision de l’horloge, de définir les informations qui seront transmises et le serveur de destination. Il est possible de sélectionner le ou les paramètres à définir comme alarmes et de les configurer. Ci-dessous le descriptif des informations affichées : - Case à...
Page 12
Information : les informations remontées sont mineurs et ne nécessitent pas expressément la visite d’un technicien de maintenance pour corriger le défaut. Warning : les erreurs ou défauts remontés sont importants et nécessitent la visite d’un technicien de maintenance pour corriger le défaut. Critic : les erreurs ou défauts remontés sont graves et nécessitent rapidement la visite d’un technicien de maintenance pour corriger le défaut (non utilisé...
7.5 Page système Cette page est divisée en quatre parties qui sont les suivantes : 1ère partie : présentation de la version du programme (logiciel), la durée depuis la mise sous tension de l’horloge et la date de fabrication du produit (année/semaine). 2ème partie : un message de prévention indique qu’une fois défini, il est obligatoire d’utiliser le bon mot de passe pour établir la connexion avec le serveur web.
VIII - Que faire si...? ...Vérifier. Que faire si...? ...Vérifier que -Vérifier que le type de signal émis par l’horloge mère est de même type que celui de l’horloge (ie NTP). - Vérifier que l’adresse IP du serveur est identique sur le serveur - Pas de synchronisation web et sur la réceptrice.
For the commisioning of the clocks you must install «BODET Detect». This software is available on BODET web site www.bodet-time.com as a free download. Note: the Ethernet network connection to which the Bodet clock is connected must be PoE, the power being supplied by a PoE switch or a PoE injector.
- Wall hanging: fix the control panel to the chosen location, by means of 2 ankles and 2 screws. 2.2 Style 5S Hôpital - Wall hanging: fix the clock to the chosen location, by means of 4 ankles and 4 screws.
II - Electrical installation Note : The data network must be PoE (802.3af, class 3): if not, use a PoE injector to power the clock. Blanc The cable of the control pad can be extended or shortened on-site according Marron to the installation.
Protection index : IP54, IK07. Standards compliance : EN 60950, EN 55022 et EN 55024. Style 5S Hôpital units comply with electromagnetic compatibility directive 2004/108/CE and low voltage directive 2006/95/CE. These are class A devices. In a domestic environment, these devices may cause radio interference, in which case the user must take appropriate measures.
There are two ways to access the web interface: 1/ Open your web browser and enter the IP address of the clock in the address bar. 2/ Using the «BODET Detect», click on the Web browser button to open the web interface (refer to software instructions, 607548).
Page 20
The information displayed is described below: - MAC Address : this is the clock's MAC address. This address is unique to each device. This number is given on a label on the back of Bodet clocks. - Name: user-defined clock name.
Page 21
8.3 Time and synchronisation configuration page The Time Configuration page is divided into two parts. One is used to set the time zone, the other to set the synchronisation mode. The information displayed is described below: - Time zone : the drop-down menu can be used to select the appropriate time zone (summer/winter time changes are automatically managed according to the selected time zone).
Page 22
The multicast address of the clients (reveivers) must be the same that the one on which the server broadcasts. By default, the Bodet products transmit or receive using the multicast address: 239.192.54.1 The multicast addresses are included between 224.0.0.0 and 239.255.255.255.
Page 23
8.4 Alarm configuration page This page is used to enable monitoring of the clock, and to set which information will be sent as well as the destination server. You can choose which parameter or parameters to define as alarms, and configure them.
Page 24
Information: the errors or faults reported are minor and do not in themselves require a visit by a maintenance technician to correct the fault. Warning: the errors or faults reported are serious and require a visit by a maintenance technician to correct the fault. Critical: the errors or faults reported are serious and require a prompt visit by a maintenance technician to correct the fault (not used on the Style product range).
Page 25
8.5 System page This page is divided into four parts as follows: 1st part: information panel displaying software version, time since the clock was powered on and the date of manufacture of the product (year/week). 2nd part: a warning message reminds you that once a password is set, a connection can only be established with the clock's web interface by entering the correct password.
IX - What to do if...? ... Check. What to do if…? ... Check - Check that the signal type sent by the master clock is the same as the clock’s signal type (IE NTP). - No synchronisation after Checked that the IP address of the server is identical on the installation clock’s web interface and the receiver.
