Émetteurs-récepteurs SFP compatibles
Pour savoir quels émetteurs-récepteurs SFP sont compatibles avec le RUGGEDCOM
RX1400 et obtenir des instructions pour la commande et l'installation/la
désinstallation, consultez le
[https://support.industry.siemens.com/cs/ca/en/view/109482309].
Remarque
Utilisez exclusivement des émetteurs-récepteurs autorisés par Siemens pour les
produits RUGGEDCOM . Siemens décline toute responsabilité en cas de problèmes de
performance liés en tout ou partie à des composants fabriqués par des tiers.
4.3
Ports série
Le RUGGEDCOM RX1400 prend en charge deux ports série avec des connecteurs DB9
femelles, qui peuvent être exécutés en mode RS-232, RS-485 ou RS-422. Pour les
caractéristiques techniques, voir
42)".
Voici la description du brochage des ports série DB9 :
Port série DB9
Figure 4.3
Broche
RUGGEDCOM RX1400
Manuel d'installation, 06/2021, C79000-G8977-1103-18
5
1
9
6

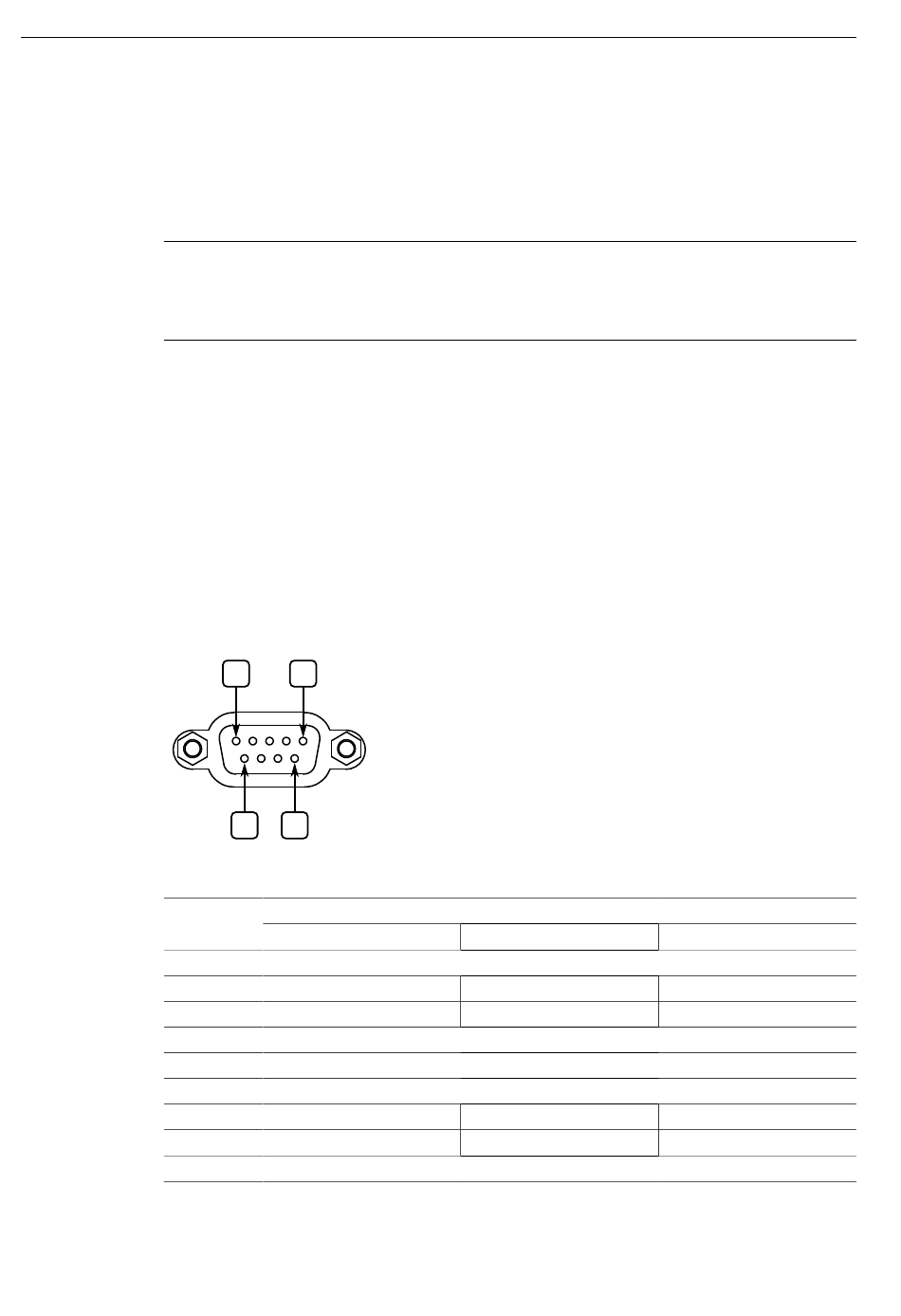

Brochage du port série DB9
RS-232
1
a
2
RX
a
3
TX
4
5
6
7
RTS
8
CTS
9
Catalogue des émetteurs-récepteurs SFP RUGGEDCOM
"Caractéristiques techniques des ports série (Page
Mode
RS-422
Réservé (ne pas connecter)
RX-
TX-
Réservé (ne pas connecter)
Terre commune (isolée)
Réservé (ne pas connecter)
TX+
RX+
Réservé (ne pas connecter)
Ports de communication
4.3 Ports série
RS-485
RX-/TX-
RX+/TX+
