Installation de l'appareil
2.5.4 Connexion d'une antenne GPS
2.
2.5.4
Connexion d'une antenne GPS
Pour une meilleure couverture du signal et des performances accrues, l'antenne
GPS doit être installée à distance du RUGGEDCOM RX1400. Les signaux reçus par
le réseau de satellites GPS ont une fréquence de 1 575,42 Mhz. L'antenne GPS doit
donc être installée dans un endroit dégagé, directement sous le ciel pour pouvoir
recevoir les signaux de faible puissance et suivre un nombre maximal de satellites.
Des structures telles que les toits, dégagées et avec une bonne vue sur l'horizon, sont
idéales.
Remarque
Une inspection du site est recommandée avant toute installation pour déterminer
le meilleur endroit pour l'antenne GPS. Pour obtenir de l'aide, contactez un
représentant commercial Siemens.
Remarque
Même s'il est impossible de les protéger d'un coup de foudre direct, l'antenne et les
composants connectés peuvent être protégés des effets secondaires par la sélection
du site et l'installation d'un dispositif de protection.
Installez l'antenne à au moins 15 m (49 ft) de toute structure pouvant attirer la
foudre et à une hauteur inférieure à celle-ci. Les endommagements de l'antenne GPS
ne résultent généralement pas d'un coup de foudre direct, mais des courants élevés
induits par les effets d'un coup de foudre sur une structure voisine. Des parafoudres
doivent également être installés sur la ligne de l'antenne pour protéger le récepteur
24
À l'aide de câbles coaxiaux blindés, connectez l'antenne au port ANT1 (SISO)
ou ANT5 (MIMO) sur l'appareil. Assurez-vous que le câble est dérouté de toute
source de bruit, telle que l'alimentation en mode commutation (SMPS).
Si nécessaire, installez une protection contre la foudre entre l'antenne et
l'appareil.
1
2
RUGGEDCOM RX1400
1
Câble coaxial blindé
2
Parafoudre
3
Antenne LTE
4

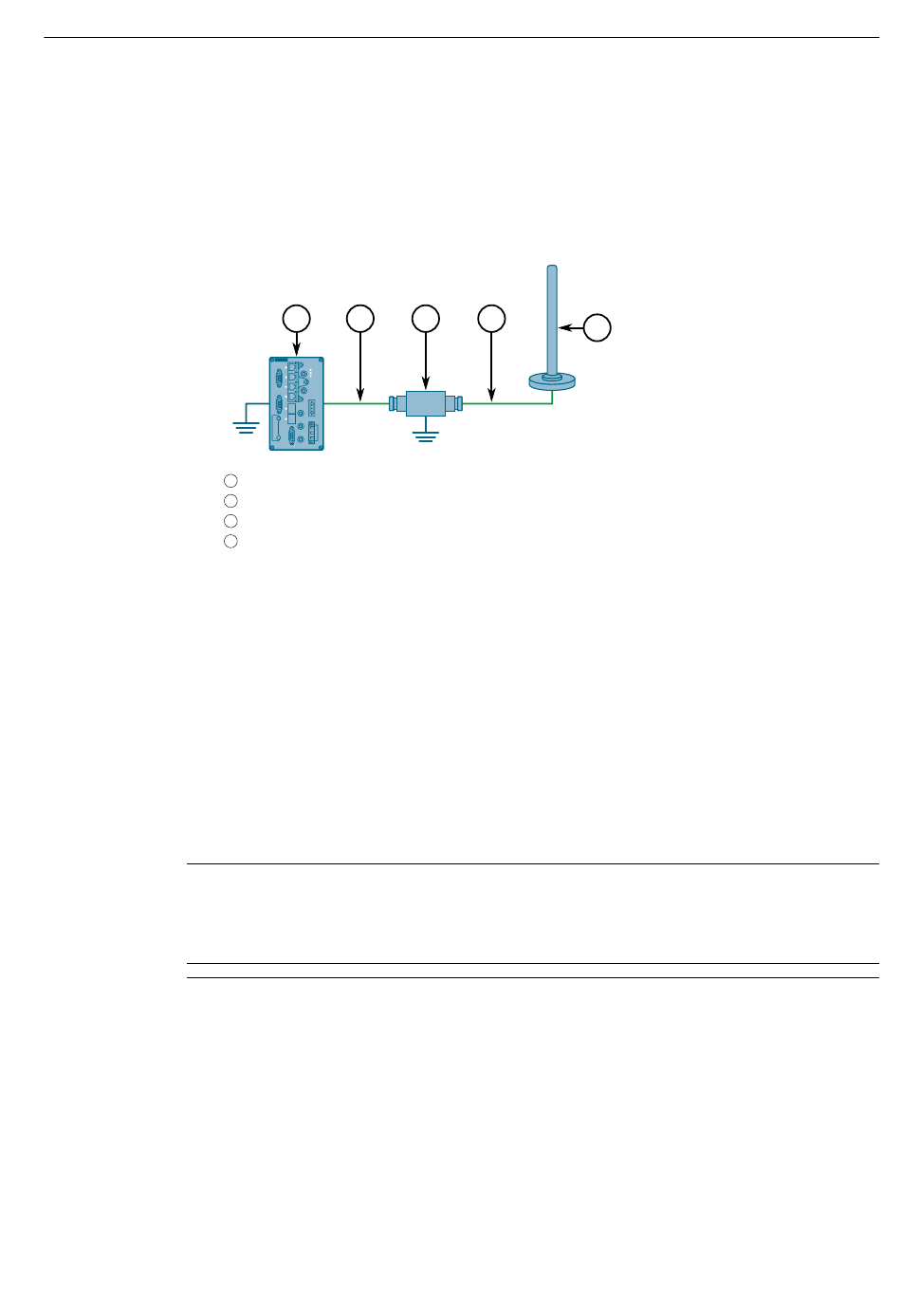

Figure 2.7
Ensemble d'antenne et de parafoudre (en option)
3
2
4
Manuel d'installation, 06/2021, C79000-G8977-1103-18
