Connexion du relais d'alarme de sécurité
Le relais de sécurité peut être configuré pour s'enclencher en fonction de conditions
d'alarme. Le contact NO (contact à fermeture) est fermé lorsque l'appareil est sous
tension et en l'absence d'alarme. Si l'appareil n'est pas sous tension ou si une alarme
active est configurée, le relais ouvre le contact NO et ferme le contact NF (contact à
ouverture).
Remarque
Vous pouvez configurer la commande de la sortie de relais de sécurité avec
RUGGEDCOM RX1400 . Une application usuelle de ce relais est le signalement d'une
alarme en cas de défaillance de l'alimentation électrique. Pour plus d'informations,
voir le RUGGEDCOM ROX-II Manuel de configuration pour le RUGGEDCOM RX1400.
La figure ci-dessous montre comment connecter le relais correctement.
RUGGEDCOM RX1400
Manuel d'installation, 06/2021, C79000-G8977-1103-18
À l'aide de câbles coaxiaux blindés, connectez l'antenne au port ANT3 (SISO)
ou ANT4 (MIMO) sur l'appareil. Assurez-vous que le câble est dérouté de toute
source de bruit, telle que l'alimentation en mode commutation (SMPS).
Si nécessaire, installez une protection contre la foudre entre l'antenne et
l'appareil.
1
2
RUGGEDCOM RX1400
1
Câble coaxial blindé
2
Parafoudre
3
Antenne WLAN
4

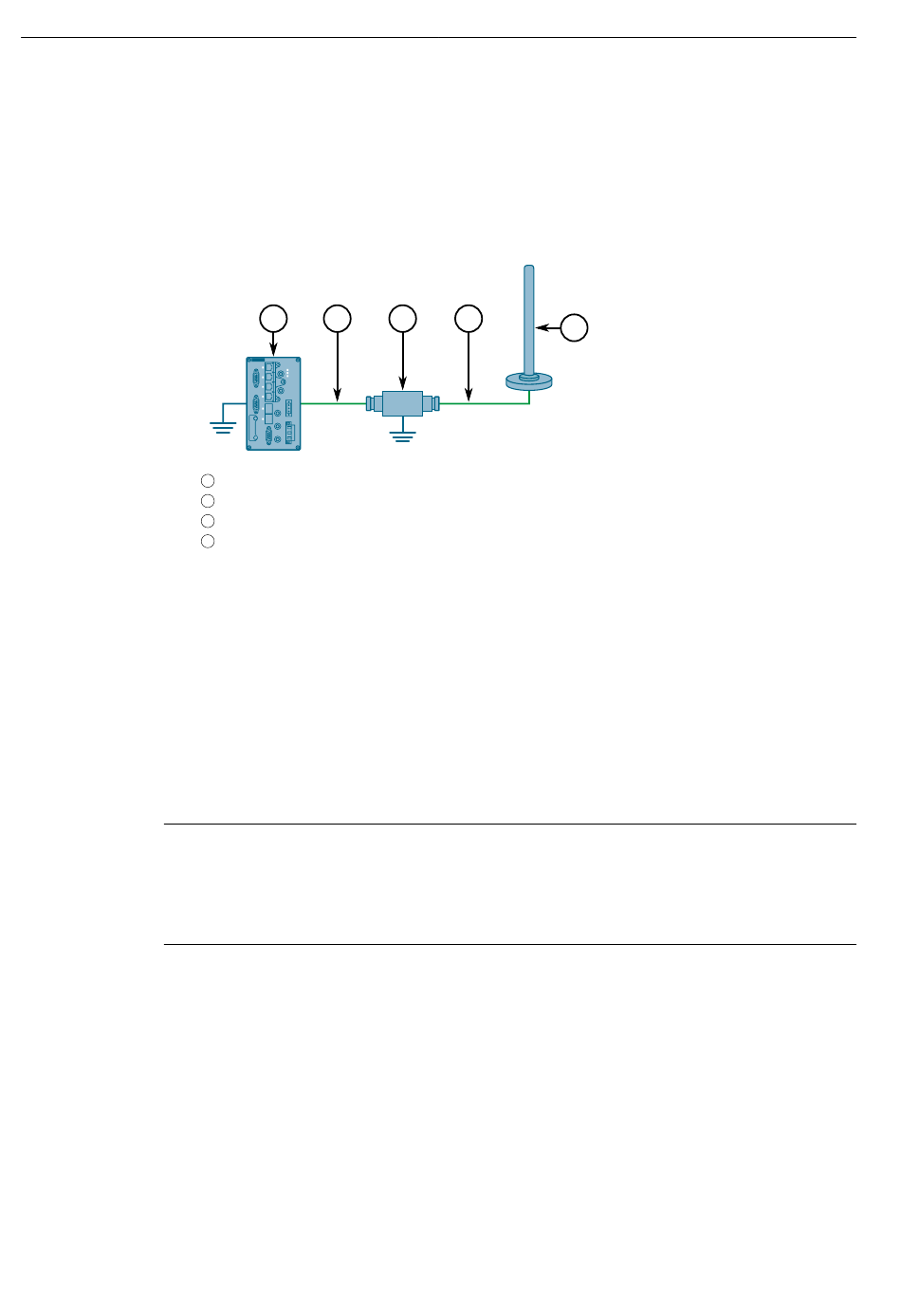

Figure 2.9
Ensemble d'antenne et de parafoudre (en option)
