3. Chauffer la bague à labyrinthe. Avant le durcissement du revêtement ou de la colle,
emmancher la bague à labyrinthe par les vis sans tête jusqu'à environ 3 mm du couvercle
de palier.

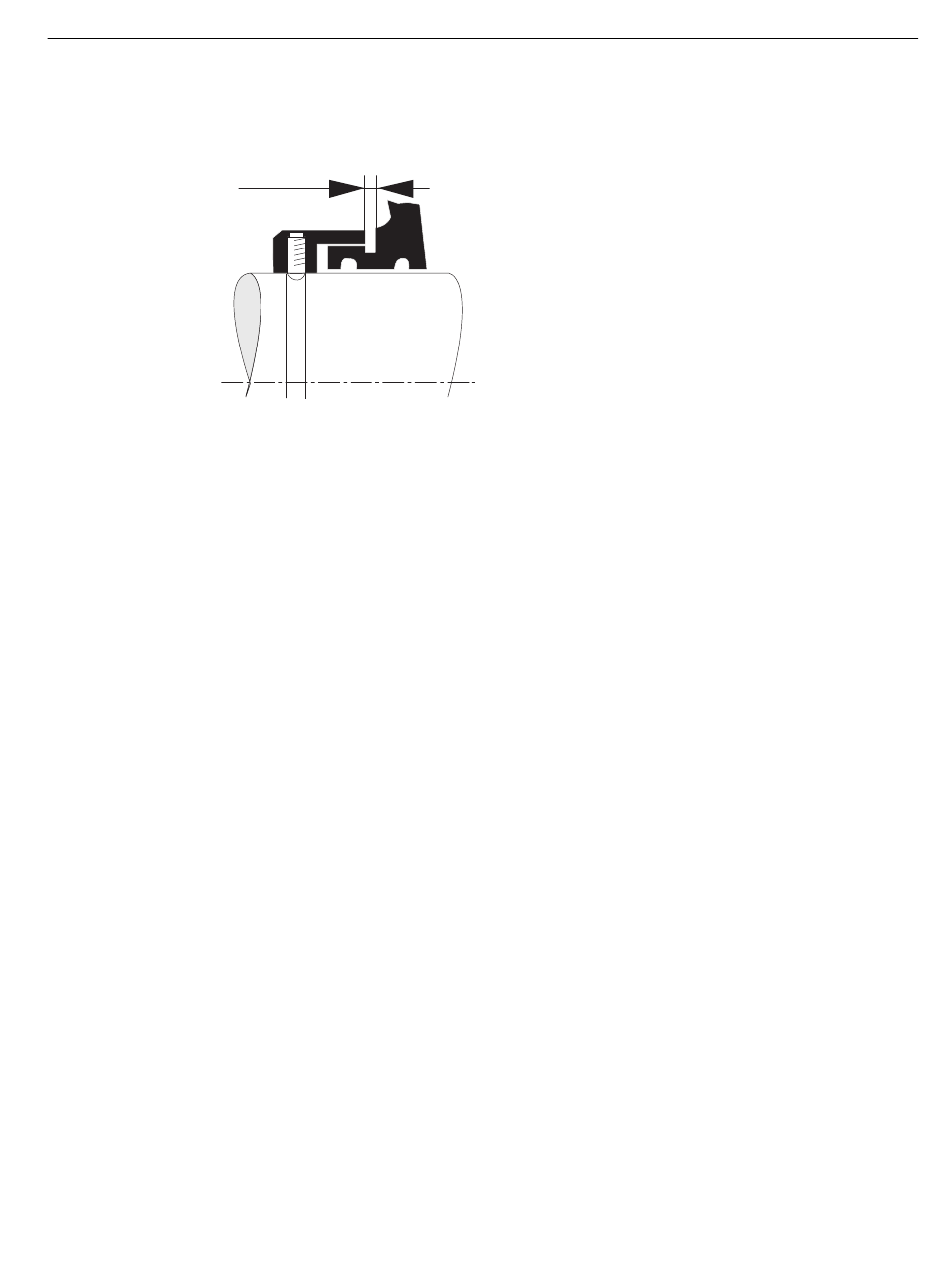

Figure 9-7
4. Fixer la bague à labyrinthe en serrant les vis sans tête. Contrôler par de petits mouvements
de va-et-vient dans le sens axial, si les pointes des vis sans tête sont bien engagées dans
la gorge de l'arbre.
La bague est en position axiale correcte lorsque les vis sans tête d'immobilisation dans le
sens axial s'engagent dans la gorge de l'arbre.
1LE5 HA 400/450
Instructions de service, 10/2018
3 mm
Position des vis sans tête de la bague à labyrinthe sur le couvercle de palier extérieur
Entretien
9.3 Remise en état
119
