14 Données techniques
14 Données techniques
Vous trouverez les dernières informations dans les données techniques.
14.1

Composants

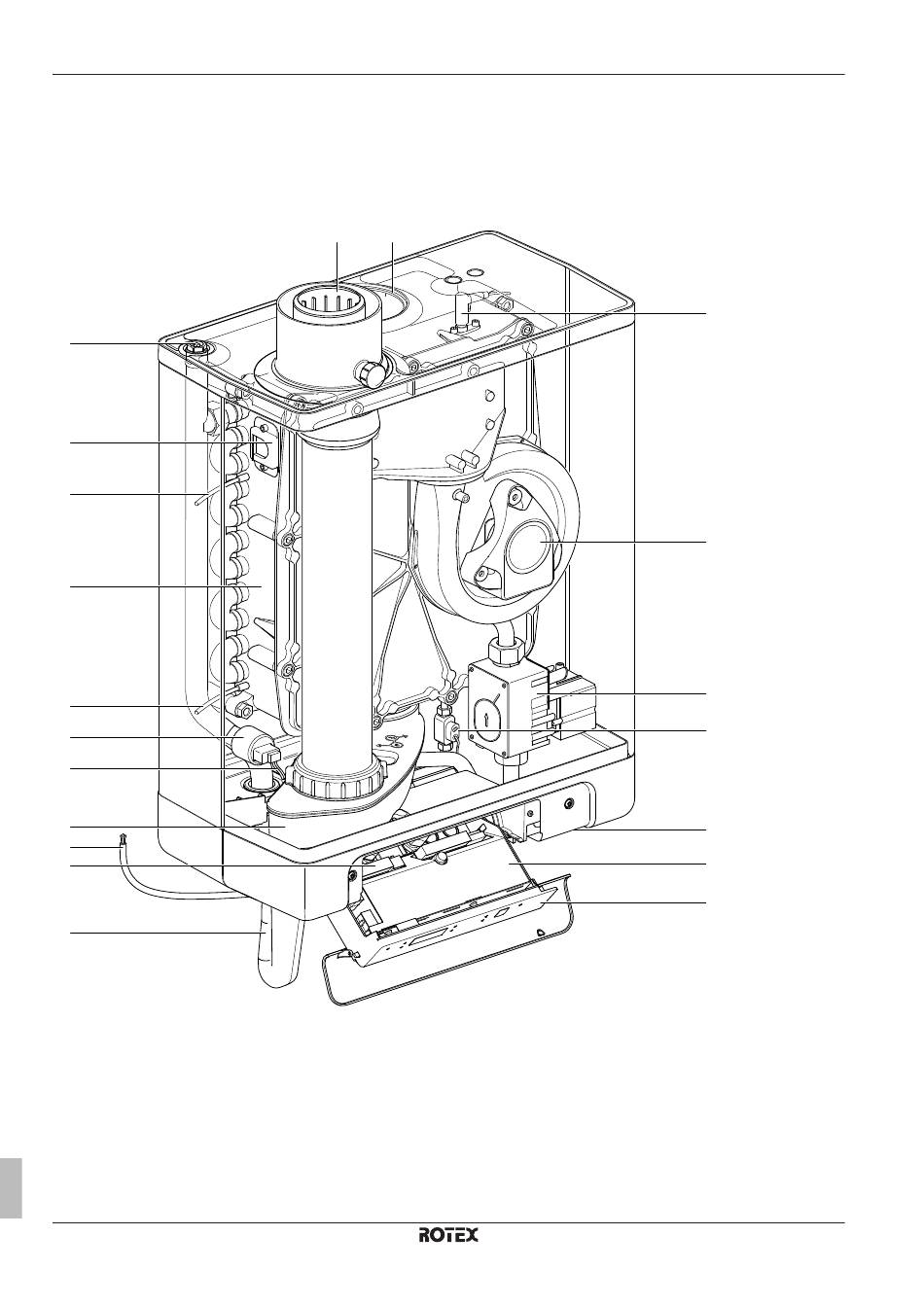

14.1.1 Composants: chaudière à gaz
i
j
c
q
d
g
o
n
h
m
p
a Vanne de gaz
b Panneau de commande de la chaudière
c Capteur S1
d Capteur S2
e Ventilateur
f Capteur de débit
g Capteur de pression du chauffage
h Câble électrique 230 V c.a. sans cheville (dénudé)
i Purge d'air manuelle
j Voyant
k Capuchon de l'alimentation en air
l Adaptateur du tuyau du gaz de combustion (utilisez
UNIQUEMENT avec le coude associé dans les kits de
ventouse)
m Bloc raccord/barrette de raccordement X4
n Bac de purge de condensat
Manuel d'installation et de fonctionnement
36
l k
t
b
r
o Capteur S3 d'eau chaude
p Condensat S3
q Échangeur de chaleur
r Panneau de fonctionnement et affichage
s Électrode à ionisation/d'allumage
t Position de la plaque signalétique
Module de chaudière à gaz hybride ROTEX HPU
s
e
a
f
RHYKOMB33A
4P353068-1C – 2016.02
