2 Si le gaz risque d'être contaminé, installez un filtre à gaz avec
maille pour le raccordement du gaz.
3 Raccordez la chaudière à gaz à l'alimentation en gaz.
4 Vérifiez l'absence de fuites de gaz sur toutes les parties, à une
pression de 50 mbar (500 mm H
pression ne doit être exercée sur les raccordements
d'alimentation en gaz.
7.7 Raccordement de la chaudière au
système d'évacuation des gaz de
combustion
La chaudière à gaz est UNIQUEMENT conçue pour fonctionner
indépendamment de l'air de la pièce.
La chaudière à gaz est livrée avec un raccordement concentrique
d'entrée de l'air/du gaz de combustion de 60/100. Un adaptateur
pour raccordement concentrique
disponible.

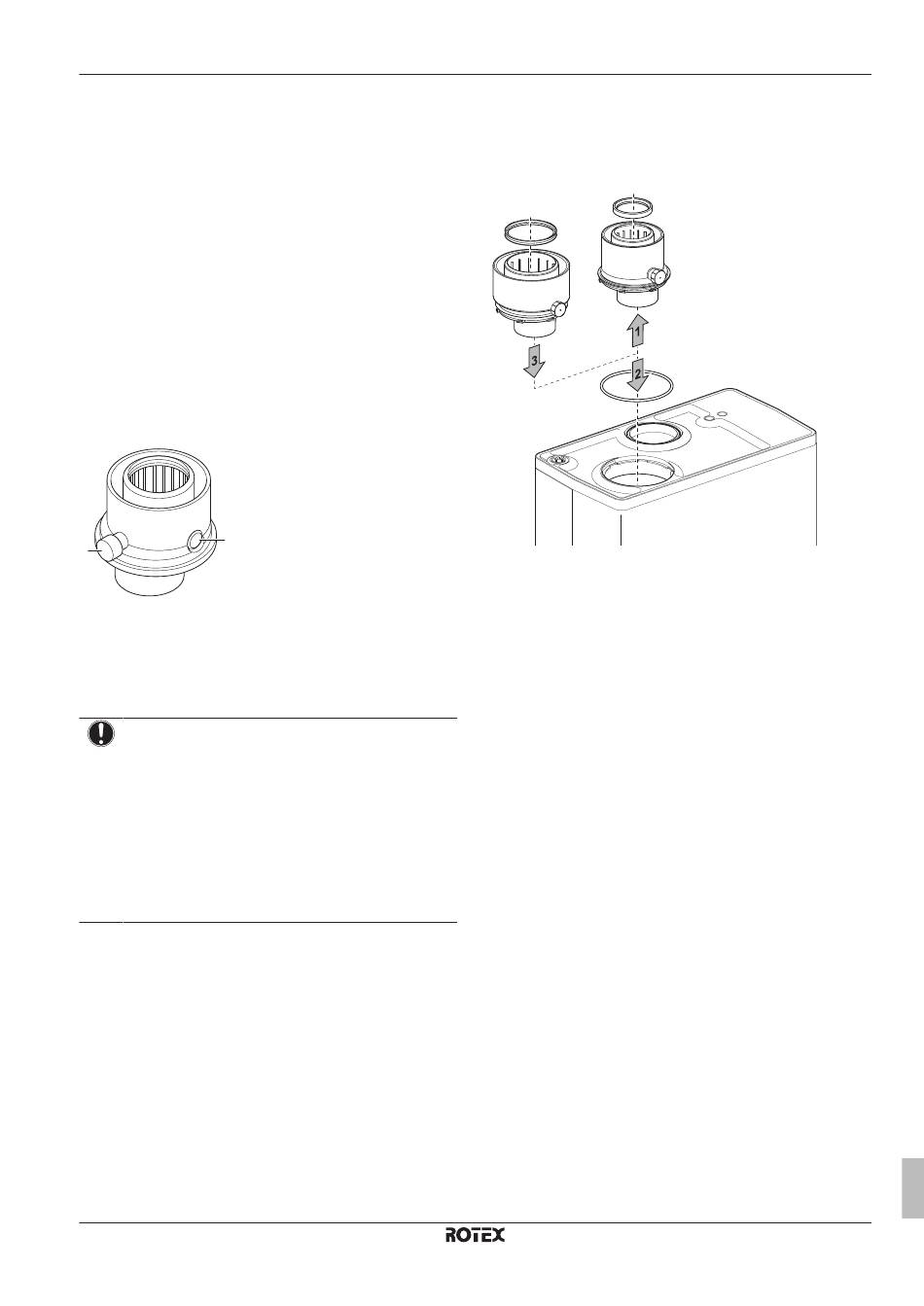

L'adaptateur concentrique est équipé d'un point de mesure des gaz
d'échappement et d'un point de mesure de l'entrée d'air.
b
a
a Point de mesure des gaz d'échappement
b Point de mesure de l'entrée d'air
Le tuyau d'alimentation en air et du gaz de combustion peut
également être raccordé de manière séparée dans un raccordement
à double tuyau. Il est également possible de modifier la chaudière à
gaz en transformant le raccordement concentrique en un
raccordement à double tuyau.
REMARQUE
Lorsque vous installez
d'échappement, prenez en compte l'installation de l'unité
extérieure. Vérifiez que les gaz d'échappement ne sont
pas aspirés dans l'évaporateur.
Lorsque vous installez
d'échappement et l'entrée d'air, prenez en compte l'état de
fonctionnement de l'unité intérieure. Si l'évacuation des
gaz d'échappement/l'entrée d'air revient vers l'unité
intérieure, vous ne pouvez pas accéder au vase
d'expansion et devrez le replacer à l'extérieur de l'unité, le
cas échéant.
7.7.1 Changement du raccordement de la
chaudière à gaz en un raccordement
concentrique de 80/125
Le raccordement concentrique Ø60/100 peut être modifié en un
raccordement de Ø80/125 grâce à un kit d'adaptation.
1 Retirez le raccordement concentrique du tuyau d'alimentation
en air et du gaz de combustion, situé au-dessus de la
chaudière à gaz, en le tournant dans le sens anti-horaire.
2 Retirez le joint torique du tuyau concentrique et passez-le
autour de la bride de l'adaptateur concentrique de Ø80/125.
3 Placez l'adaptateur concentrique au-dessus de l'appareil et
tournez-le dans le sens horaire jusqu'à ce que les points de
mesure des ergots soient face à face.
RHYKOMB33A
Module de chaudière à gaz hybride ROTEX HPU
4P353068-1C – 2016.02
O) maximum. Aucune
2
de 80/125 est également
l'évacuation des gaz
l'évacuation des gaz
4 Placez le tuyau concentrique de l'alimentation en air et du gaz
de combustion dans l'adaptateur. Le joint d'étanchéité intégral
garantit un raccordement hermétique.
5 Vérifiez le raccordement du tuyau du gaz de combustion interne
et du collecteur de condensat. Veillez à ce qu'ils soient
correctement raccordés.
7.7.2 Transformation du raccordement
concentrique de 60/100 en un
raccordement à double tuyau
Le raccord concentrique Ø60/100 peut être remplacé par un raccord
à double tuyau de 2× Ø80 à l'aide d'un adaptateur.
1 Retirez le raccordement concentrique du tuyau d'alimentation
en air et du gaz de combustion, situé au-dessus de la
chaudière à gaz, en le tournant dans le sens anti-horaire.
2 Retirez le joint torique du tuyau concentrique et passez-le
autour de la bride de l'adaptateur à double tuyau de Ø80.
3 Placez le raccordement du gaz de combustion (Ø80) au-dessus
de l'appareil et tournez-le dans le sens horaire jusqu'à ce que
les points de mesure des ergots soient face à face. Le joint
d'étanchéité intégral garantit un raccordement hermétique.
4 Retirez le couvercle du raccord d'alimentation en air. Veiller à
raccorder correctement l'entrée de l'air. Il est INTERDIT
d'installer un système dépendant de l'air de la pièce.
5 Vérifiez le raccordement du tuyau du gaz de combustion interne
et du collecteur de condensat. Veillez à ce qu'ils soient
correctement raccordés.
7 Installation
Manuel d'installation et de fonctionnement
17
