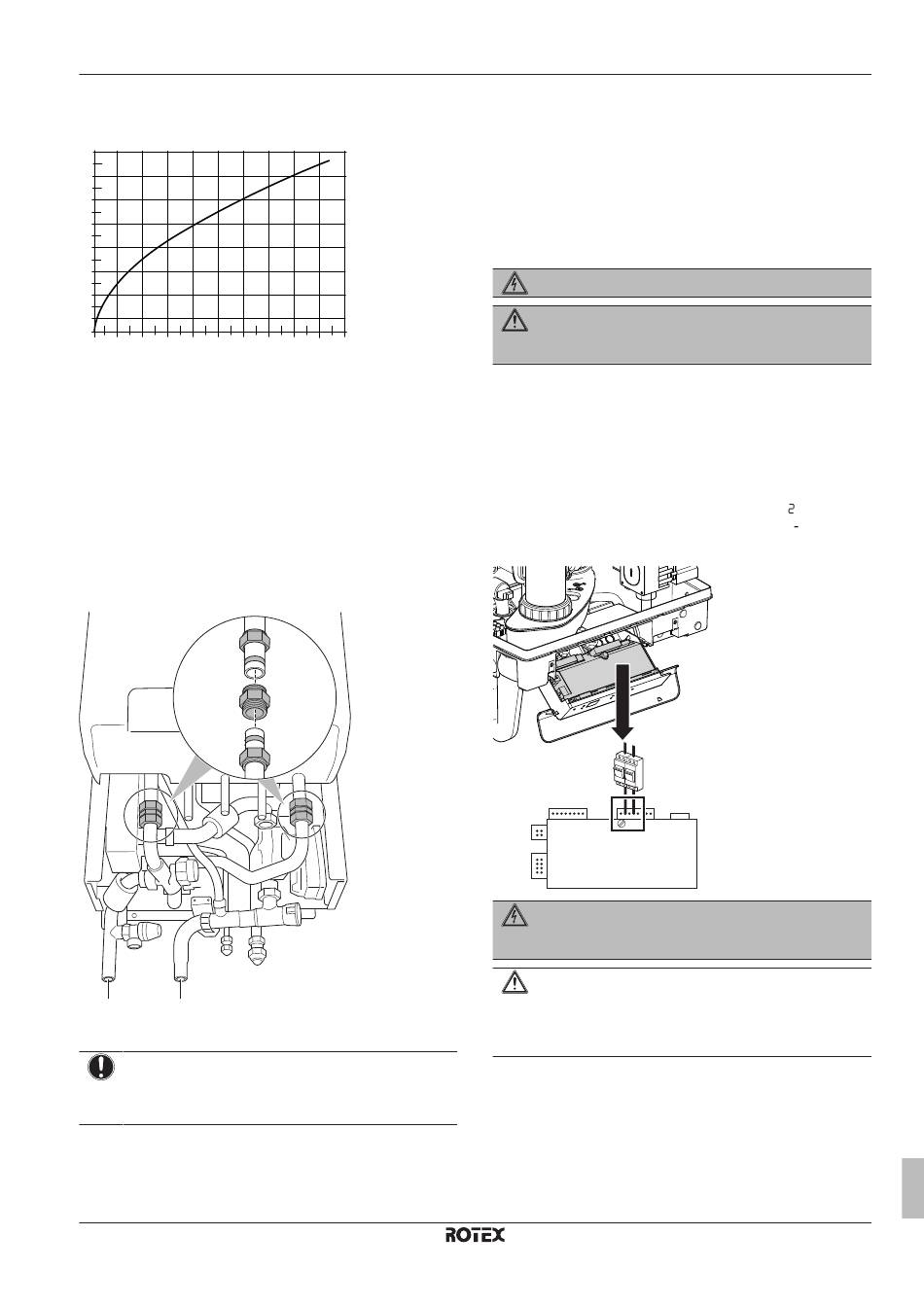

Graphique de résistance au débit pour le circuit de
l'eau chaude sanitaire
l/min
15
13
11
9
7
5
3
1
0 0.2 0.4 0.6 0.8 1.0 1.2
Le débit minimum de fonctionnement de l'eau chaude sanitaire est
de 1,5 l/min. La pression minimum est de 0,1 bar. Un faible débit
(<5 l/min) peut réduire le confort. Veillez à ce que le réglage du point
de consigne soit suffisamment élevé.
Raccordement de la tuyauterie d'eau au chauffage
Utilisez les raccordements droits en laiton (accessoires de la pompe
à chaleur).
1 La tuyauterie de chauffage de la chaudière sera raccordée à
l'unité intérieure.
2 Installez les raccordements droits en laiton de manière à ce
qu'ils s'adaptent parfaitement au raccordement des deux
modules.
3 Serrez les raccordements droits en laiton.
a b
a Sortie chauffage
b Entrée chauffage
REMARQUE
Vérifiez que les raccordements droits en laiton sont
fermement serrés afin d'empêcher tout risque de fuite. Le
couple de serrage maximum est de 30 N∙m.
Remplissage du circuit d'eau sanitaire de la
chaudière à gaz
1 Ouvrez le robinet principal pour pressuriser la section d'eau
chaude.
RHYKOMB33A
Module de chaudière à gaz hybride ROTEX HPU
4P353068-1C – 2016.02
bar
1.4 1.6 1.8 2.0
2 Ventilez l'échangeur et le système de tuyauterie en ouvrant le
robinet d'eau chaude.
3 Laissez le robinet ouvert jusqu'à ce que tout l'air ait disparu du
système.
4 Vérifiez l'absence de fuite sur les raccordements, y compris les
raccordements internes.
7.5 Raccordement du câblage
électrique
DANGER: RISQUE D'ÉLECTROCUTION
AVERTISSEMENT
Utilisez TOUJOURS un câble multiconducteur pour
l'alimentation électrique.
7.5.1 Raccordement de l'alimentation électrique
principale à la chaudière à gaz
1 Branchez le câble d'alimentation électrique de la chaudière au
fusible (a) (L: X2-2 (BRN), N: X2-4 (BLU)).
2 Branchez la mise à la terre de la chaudière à gaz dans une
borne de terre.
Résultat: La chaudière à gaz effectue un essai.
l'écran de maintenance. Lorsque l'essai est terminé,
l'écran de maintenance (mode attente). La pression est affichée en
bar sur l'écran principal.
a
X2
DANGER: RISQUE D'ÉLECTROCUTION
Une dérivation à fusible ou une prise sans interrupteur
DOIT être située à moins de 1 m de l'appareil.
ATTENTION
Pour les appareils installés dans des pièces humides, un
raccordement fixe est obligatoire. Si vous travaillez sur le
circuit électrique, coupez
électrique.
7.5.2 Raccordement du câble de
communication entre la chaudière à gaz
et l'unité intérieure
1 Ouvrez la chaudière à gaz.
2 Ouvrez le couvercle du coffret électrique de la chaudière à gaz.
3 Retirez l'un des plus grands trous à défoncer, sur la droite du
coffret électrique de la chaudière à gaz.
7 Installation
apparaît sur
s'affiche sur
TOUJOURS l'alimentation
Manuel d'installation et de fonctionnement
