12 Dépannage
11.4 Montage de la chaudière à gaz
ATTENTION
▪ Lorsque vous installez les différents joints d'étanchéité,
vérifiez qu'ils ne sont pas endommagés, durcis,
déchirés, fissurés et/ou décolorés. Remplacez-les si
nécessaire.
▪ Vérifiez leur position.
▪ Si vous n'arrivez pas à insérer les capteurs S1 et/ou S2
ou si vous n'arrivez pas à les insérer correctement,
cela peut provoquer de graves dommages.
▪ La garantie est annulée si vous ne remplacez PAS
correctement les éléments retirés.
1 Vérifiez que le joint d'étanchéité est correctement positionné
autour du couvercle avant.
2 Placez le couvercle avant sur l'échangeur de chaleur et
sécurisez-le à l'aide de vis à tête creuse serrées par des
rondelles de blocage.
3 Serrez manuellement les vis à tête creuse de manière égale en
tournant la clé hexagonale dans le sens horaire.
4 Insérez le raccord du gaz sous la vanne de gaz.
5 Insérez le connecteur dans le ventilateur et l'unité d'allumage
dans la vanne de gaz.

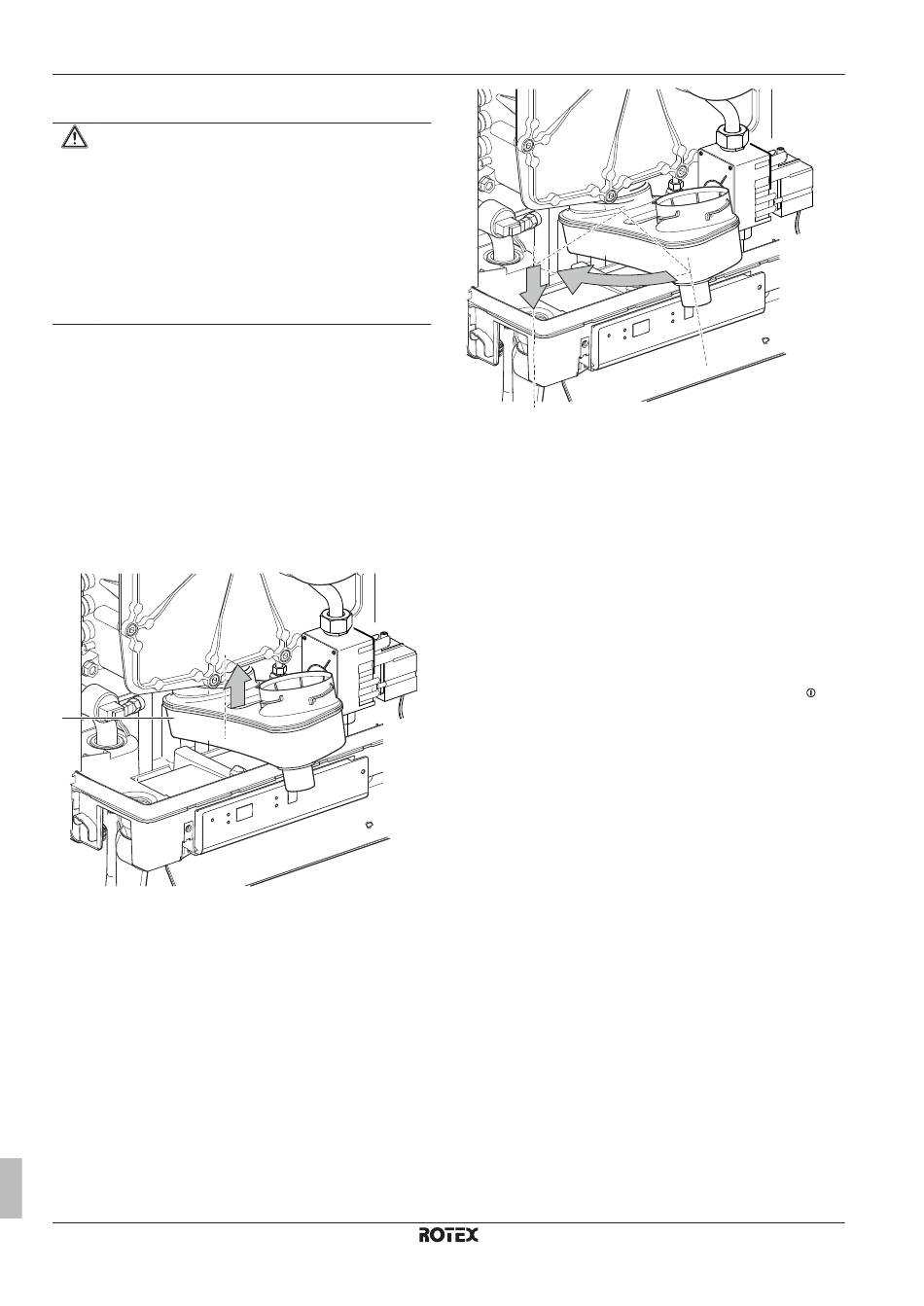

6 Insérez le bac de purge du condensat en le glissant sur la base
de sortie de l'échangeur avec le raccord du purgeur de
condensat toujours face au plateau de la base.
a
a Plateau de base
7 Tournez le bac de purge du condensat vers la gauche et
poussez-le vers le bas, dans le raccord du purgeur de
condensat. Lors de cette étape, veillez à ce que l'arrière du bac
de purge du condensat repose sur le plateau de base.
Manuel d'installation et de fonctionnement
32
8 Remplissez le purgeur de condensat d'eau et insérez-le
raccord, sous le bac de purge du condensat.
9 Faites coulisser le tuyau du gaz de combustion et tournez-le
dans le sens anti-horaire, avec le haut du tuyau autour de
l'adaptateur des gaz de combustion, dans le couvercle
supérieur.
10 Insérez le bas du tuyau dans le bac de purge du condensat et
serrez l'écrou du raccord dans le sens horaire.
11 Ouvrez l'arrivée du gaz et vérifiez qu'il n'y a pas de fuite dans
les raccordements du gaz sous la vanne de gaz et sur le
support de montage.
12 Vérifiez l'absence de fuite dans les tuyaux de chauffage et
d'eau.
13 Branchez l'appareil.
14 Mettez l'appareil sous tension en appuyant sur le bouton .
15 Vérifiez qu'il n'y a pas de fuite sur le couvercle avant, sur le
raccordement du ventilateur sur le couvercle avant et sur les
composants du tuyau du gaz de combustion.
16 Vérifiez le réglage gaz/air.
17 Insérez le boîtier, serrez les 2 vis à gauche et à droite de
l'écran.
18 Fermez le couvercle.
19 Vérifiez l'alimentation en chauffage et en eau chaude.
12 Dépannage
12.1 Directives générales
Avant de commencer la procédure de dépannage, procédez à une
inspection visuelle complète de l'unité et identifiez les défauts
évidents, tels que les raccords lâches ou le câblage défectueux.
