7 Installation

▪ la tuyauterie d'eau,
▪ la tuyauterie de réfrigérant,
▪ les raccordements électriques vers le module de pompe à
chaleur.
7 Installation

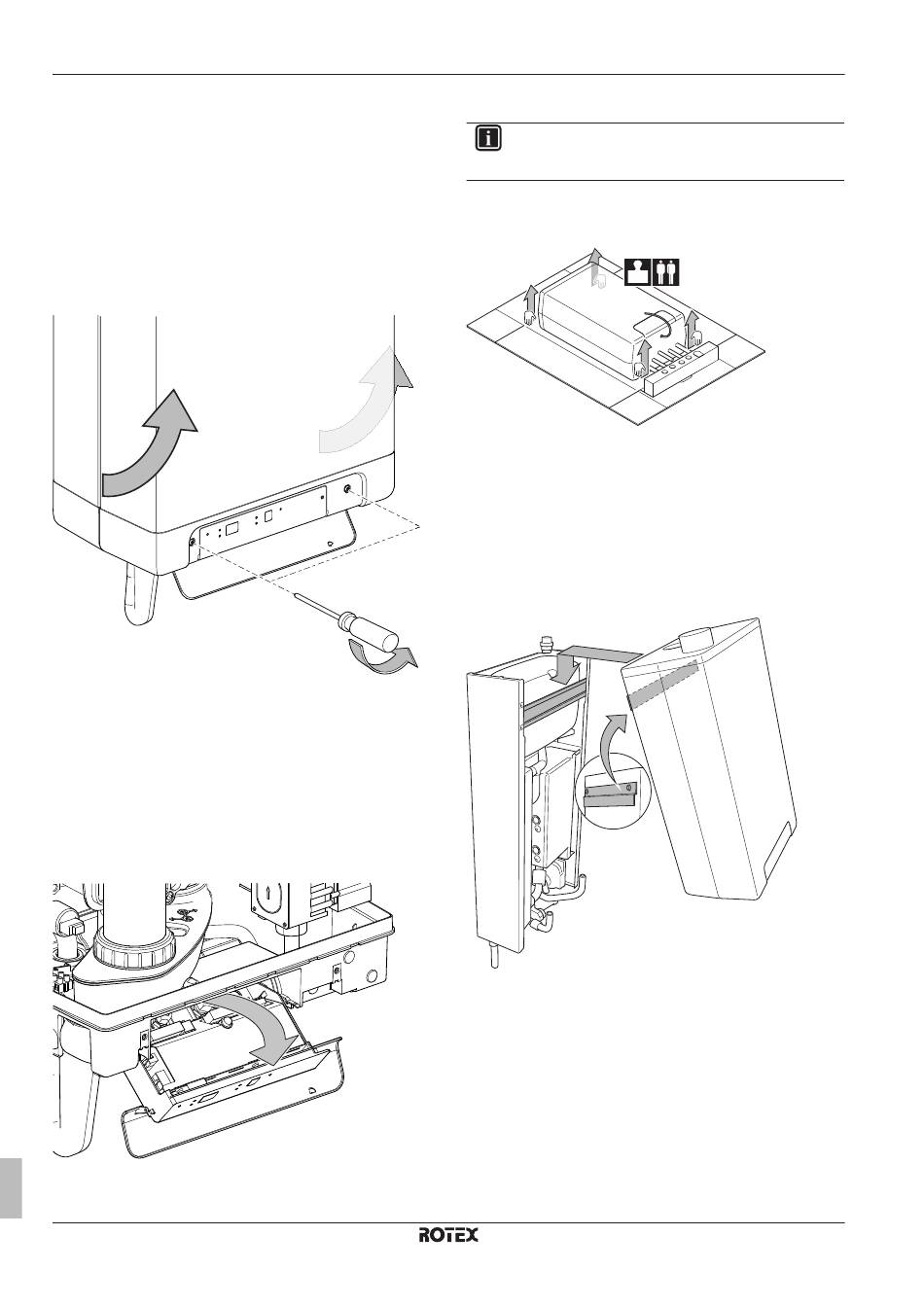

7.1 Ouverture des unités
7.1.1 Ouverture de la chaudière à gaz
2
1 Ouvrez le couvercle.
2 Dévissez les deux vis.
3 Inclinez le panneau avant vers vous et retirez-le.
7.1.2 Ouverture du couvercle du coffret
électrique de la chaudière à gaz
1 Ouvrez la chaudière à gaz (reportez-vous à la section
"7.1.1 Ouverture de la chaudière à gaz" à la
2 Tirez l'unité de commande de la chaudière vers l'avant. Elle
bascule vers le bas.
Manuel d'installation et de fonctionnement
12
7.2
7.2.1
1 Sortez l'unité de l'emballage.
2 Retirez la plaque supérieure de l'unité intérieure.
3 Le support permettant de monter la chaudière sur le module de
pompe à chaleur est déjà installé au dos de la chaudière à gaz.
4 Soulevez la chaudière. Vous devez être deux pour soulever
l'unité: une personne sur le côté gauche (main gauche sur le
haut de l'unité et main droite en-dessous) et une autre
personne sur le côté droit (main gauche sous l'unité et main
droite au-dessus).
5 Inclinez la partie supérieure de l'unité dans le support de
montage de l'unité intérieure.
1
page 12).
6 Faites glisser la chaudière vers le bas pour fixer le montant de
la chaudière dans celui de l'unité intérieure.
Montage de la chaudière à gaz
INFORMATIONS
Le retrait de la plaque supérieure de l'unité intérieure
facilite l'installation de la chaudière à gaz.
Installation de la chaudière à gaz
36kg
Module de chaudière à gaz hybride ROTEX HPU
RHYKOMB33A
