8 Configuration

7.7.10 Kit de gestion des gaz d'échappement
Reportez-vous aux réglementations locales et nationales.
7.7.11

Ventouses dans des interstices

Non applicable.
7.8 Fin de l'installation de la chaudière
à gaz

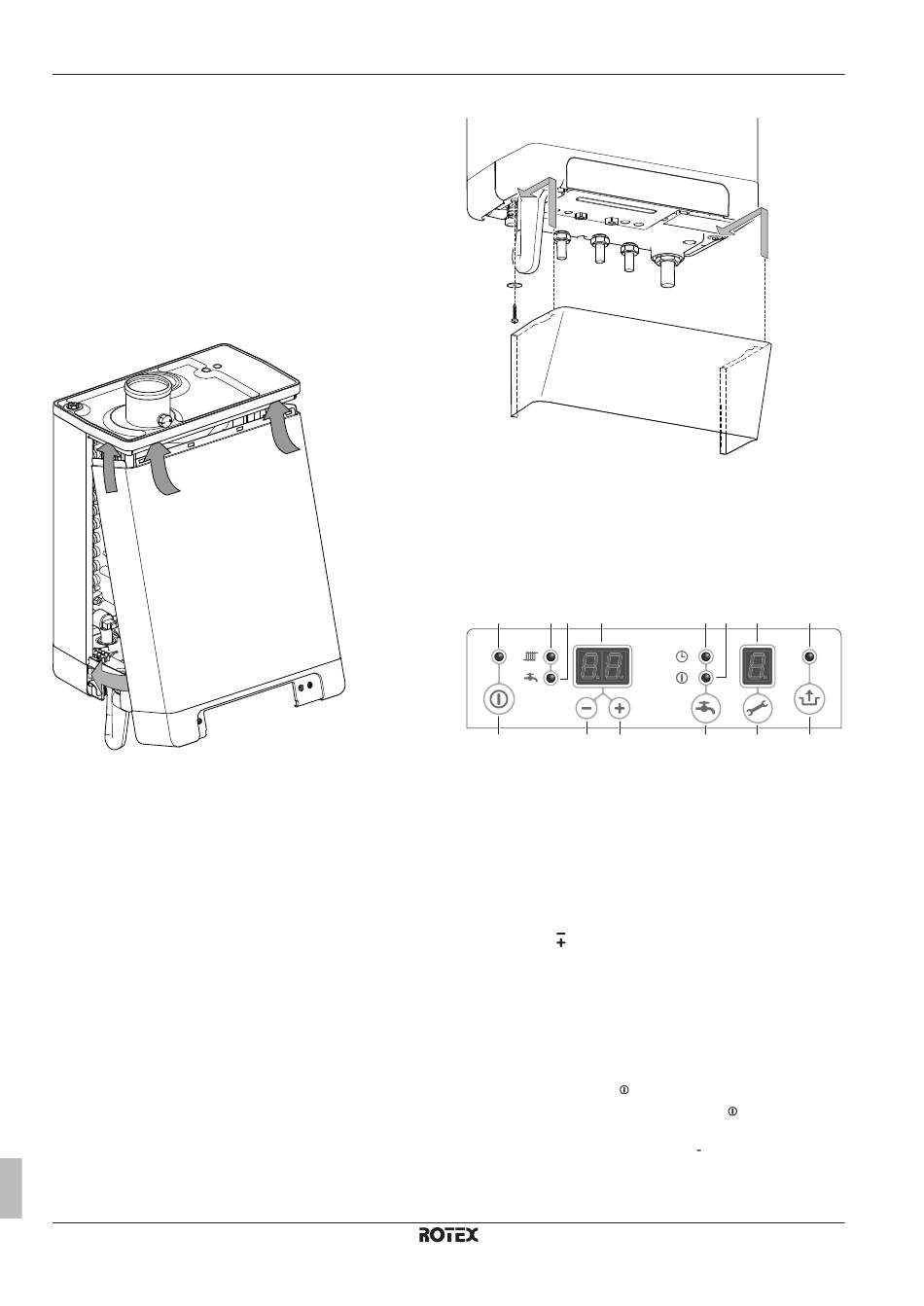

7.8.1 Fermeture de la chaudière à gaz
1 Insérez la partie supérieure du panneau avant dans la partie
supérieure de la chaudière à gaz.
2 Soulevez la partie inférieure du panneau avant vers la
chaudière.
3 Vissez les deux vis du couvercle.
4 Fermez le couvercle.
Manuel d'installation et de fonctionnement
22
7.8.2

Installation de la plaque de protection

8 Configuration
8.1 Chaudière à gaz
8.1.1

Vue d'ensemble: configuration

1 3 4 2
a b c
Affichage
1 Marche/Arrêt
2 Écran principal
3 Fonctionnement du chauffage
4 Fonctionnement de l'eau chaude sanitaire
5 Fonction confort de l'eau chaude sanitaire Éco
6 Fonction confort de l'eau chaude sanitaire activée (en
continu)
7 Écran de maintenance
8 Voyant clignotant pour indiquer une défaillance
Fonctionnement
a Bouton Marche/Arrêt
b Bouton
c Bouton
d Fonction eau chaude sanitaire désactivée/éco/activée
e Bouton de maintenance
f Bouton de réinitialisation
8.1.2

Configuration de base

Mise sous tension/hors tension de la chaudière à
gaz
1 Appuyez sur le bouton .
Résultat: Le voyant vert au-dessus du bouton
chaudière est en MARCHE.
Lorsque la chaudière est à l'ARRÊT,
maintenance pour indiquer que le système est branché à
l'alimentation secteur. Dans ce mode, la pression de l'installation de
chauffage est également affichée sur l'écran principal (en bar).
Module de chaudière à gaz hybride ROTEX HPU
5 6 7 8
d e f
s'allume lorsque la
s'affiche sur l'écran de
RHYKOMB33A
4P353068-1C – 2016.02
