Installation Du Purgeur De Condensat; Tuyauterie Du Condensat; Raccordements Internes - Rotex RHYKOMB33AA Manuel D'installation Et De Fonctionnement

7 Assurez-vous que la chaudière à gaz est correctement fixée et
alignée par rapport à l'unité intérieure.
7.2.2

Installation du purgeur de condensat

INFORMATIONS
La chaudière est fournie avec un tuyau flexible de 25 mm
sur le purgeur de condensat.
Condition requise: La chaudière DOIT être ouverte avant
l'installation du purgeur de condensat.

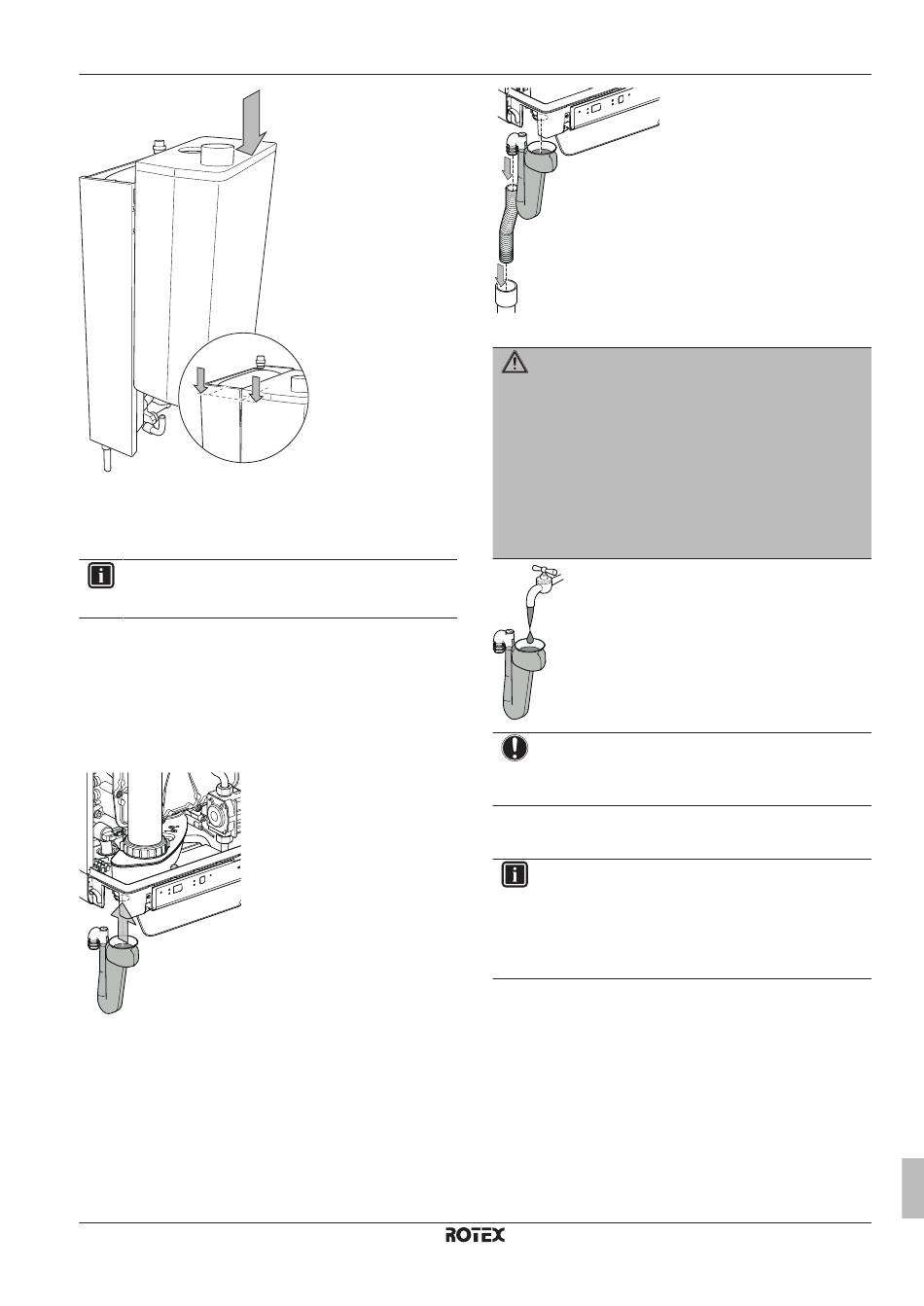

1 Adaptez le tuyau flexible (accessoire) sur la sortie du purgeur
de condensat.
2 Remplissez le purgeur de condensat avec de l'eau.
3 Insérez le purgeur de condensat dans le connecteur du bac de
purge du condensat, situé sous la chaudière, et faites-le glisser
aussi loin que possible.
4 Branchez le tuyau flexible (si applicable avec le tuyau de trop-
plein de la soupape de décharge de pression) sur le tuyau de
purge via un raccord ouvert.
RHYKOMB33A
Module de chaudière à gaz hybride ROTEX HPU
4P353068-1C – 2016.02
AVERTISSEMENT
▪ REMPLISSEZ TOUJOURS le purgeur de condensat
avec de l'eau et placez-le sur la chaudière avant
d'allumer cette dernière. Reportez-vous à l'illustration
ci-dessous.
▪ NE PAS PLACER ou NE PAS REMPLIR d'eau le
purgeur de condensat peut provoquer l'émanation de
gaz de combustion dans la pièce où est installée la
chaudière et peut causer des situations dangereuses!
▪ Pour placer le purgeur de condensat, vous DEVEZ
retirer complètement ou tirer vers l'avant le couvercle
de la façade.
REMARQUE
Nous vous recommandons d'isoler tous les tuyaux de
condensat externes et d'augmenter leur diamètre à
Ø32 mm afin d'empêcher le condensat de geler.
7.3

Tuyauterie du condensat

INFORMATIONS
Le système d'évacuation du condensat DOIT être constitué
de plastique; aucun autre matériau ne doit être utilisé. La
pente du conduit d'évacuation DOIT être d'au moins
5~20 mm/m. L'évacuation du condensat par la gouttière
N'EST PAS AUTORISÉE en raison du risque de gel et de
la détérioration possible des matériaux.
7.3.1

Raccordements internes

Si possible, le tuyau d'évacuation du condensat doit être conçu et
terminé de manière à ce que le condensat soit évacué de la
chaudière par gravité dans un point interne et adapté de rejet des
eaux usées tel qu'une cheminée de ventilation ou une colonne de
renvoi. Un raccord adapté et permanent au tuyau des eaux usées
devrait être utilisé.
7 Installation
Manuel d'installation et de fonctionnement
13
