7 Installation
b
a
Ø22 mm

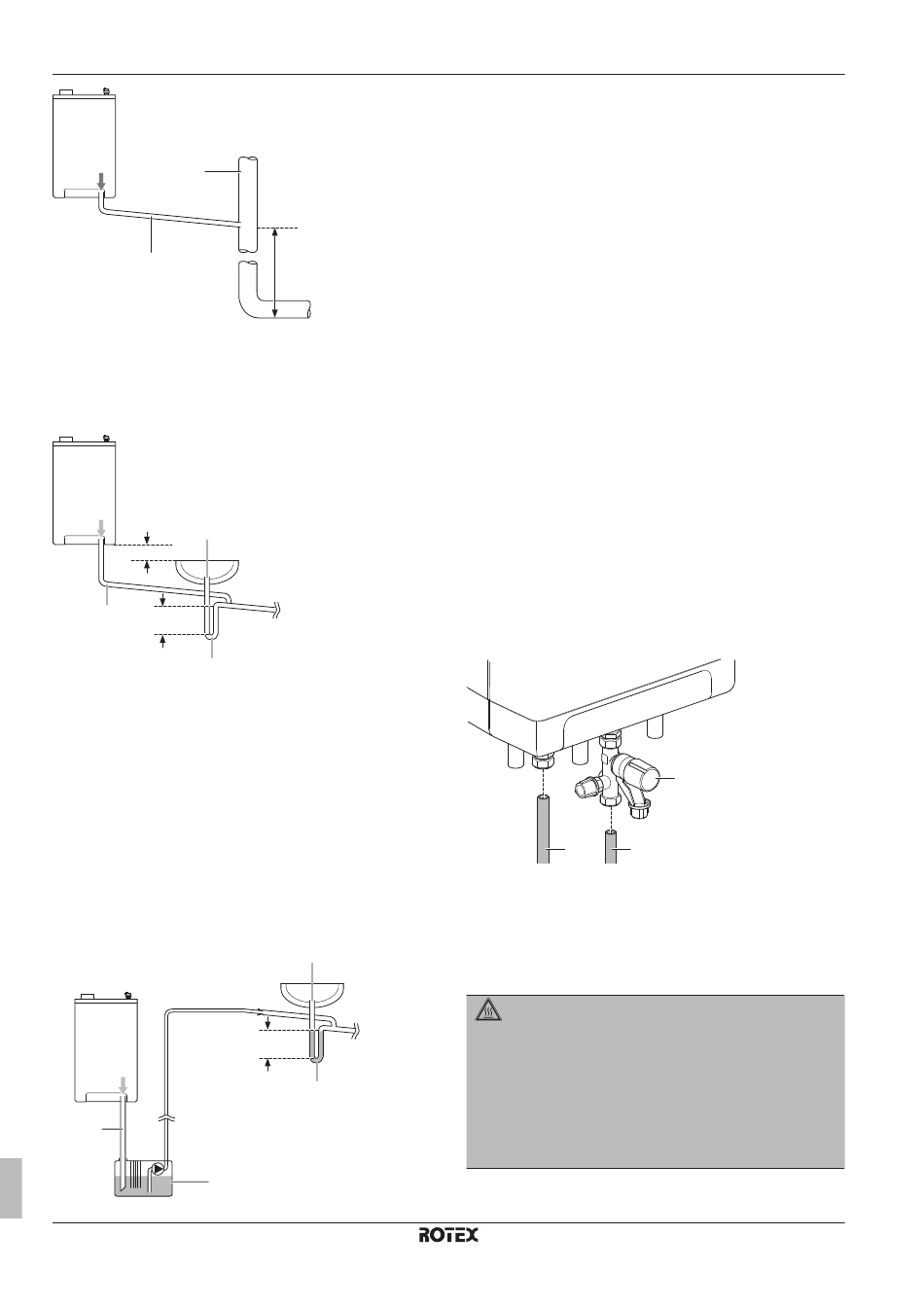

a Évacuation du condensat de la chaudière
b Cheminée de ventilation ou colonne de renvoi
c 450 mm minimum et 3 étages maximum
S'il n'est PAS possible de mettre en place la première option, vous
pouvez utiliser un tuyau d'évacuation de la salle de bain, de la
cuisine ou un tuyau de la machine à laver. Vérifiez que le tuyau de
purge du condensat est relié plus bas à un siphon.
a
b
100 mm
c
Ø22 mm
≥75 mm
d
a Évacuation du condensat de la chaudière
b Cheminée de ventilation ou colonne de renvoi
c Cuvette, bassine anti-débordement
d Siphon et anti-retour de 75 mm
Pompe à condensat
Si l'évacuation par gravité vers un terminal interne est physiquement
IMPOSSIBLE ou si une trop grande longueur de tuyaux d'évacuation
internes est nécessaire pour atteindre un point de rejet adapté, le
condensat peut être évacué à l'aide d'une pompe à condensat
brevetée (à fournir).
Le tuyau d'évacuation de la pompe doit évacuer le condensat vers
un point de rejet interne et adapté des eaux usées tel qu'une
cheminée de ventilation ou une colonne de renvoi, la tuyauterie
d'évacuation de la cuisine, de la salle de bain ou de la machine à
laver. Un raccord adapté et permanent au tuyau des eaux usées
devrait être utilisé.
a
Ø22 mm
e
a Évacuation du condensat de la chaudière
Manuel d'installation et de fonctionnement
14
c
b
c
≥75 mm
d
b Cheminée de ventilation ou colonne de renvoi
c Cuvette ou bassine anti-débordement
d Siphon et anti-retour de 75 mm
e Pompe à condensat
7.3.2

Raccordements externes

Si vous utilisez un tuyau d'évacuation du condensat à l'extérieur,
respectez les mesures suivantes afin d'empêcher le gel:
▪ Installez le tuyau autant que possible à l'intérieur avant de passer
à l'extérieur. Augmentez le diamètre du tuyau à un diamètre
interne minimum de 30 mm (le diamètre traditionnel extérieur est
de 32 mm) avant de traverser le mur.
▪ La tuyauterie externe doit être aussi courte que possible et
rejoindre le point de rejet de la manière la plus verticale possible.
N'oubliez pas que le condensat ne peut être collecté dans aucune
section horizontale.
▪ Isolez les tuyaux externes. Utilisez une isolation adaptée, étanche
et résistant aux intempéries (l'isolation de niveau O est adaptée à
cette situation).
▪ Réduisez au maximum l'utilisation de raccords et de coudes.
Retirez les bavures afin que la section de tuyauterie interne soit
aussi lisse que possible.
7.4 Raccordement de la tuyauterie
d'eau
7.4.1 Raccordement de la tuyauterie d'eau à la
chaudière à gaz
Raccordement de la tuyauterie d'eau à l'eau
chaude sanitaire
1 Purgez soigneusement l'unité afin de la nettoyer.
a b
a Sortie de l'eau chaude sanitaire
b Entrée de l'eau froide
c Soupape de décharge de pression (non fournie)
2 Installez une soupape de décharge de pression conformément
aux réglementations locales et nationales (le cas échéant).
3 Branchez le raccordement de l'eau chaude (Ø15 mm).
4 Branchez le raccordement principal de l'eau froide (Ø15 mm).
DANGER: RISQUE DE BRÛLURE
Si les points de consigne de l'eau de sortie pour le
chauffage sont élevés (point de consigne défini trop haut
ou fortement dépendant
températures ambiantes basses), l'échangeur de chaleur
de la chaudière peut être chauffé à des températures
dépassant les 60°C.
En cas de demande d'eau, il est possible qu'un petit
volume de soutirage d'eau (<0,3 l) ait une température
supérieure à 60°C.
Module de chaudière à gaz hybride ROTEX HPU
c
des intempéries à des
