7.7.3 Calcul de la longueur totale de la
tuyauterie
Lorsque la résistance du tuyau du gaz de combustion et
d'alimentation en air augmente, la puissance de l'appareil diminue.
La réduction maximum autorisée pour la puissance est de 5%.
La résistance du tuyau d'alimentation en air et du gaz de combustion
dépend de:
▪ sa longueur,
▪ son diamètre,
▪ tous les composants (coudes, tuyaux pliés, etc.).
La longueur de tuyau totale autorisée pour l'alimentation en air et le
gaz de combustion est indiquée pour chaque catégorie d'appareil.
Pour les raccordements à double tuyau, l'indication de la longueur
est basée sur Ø80 mm.

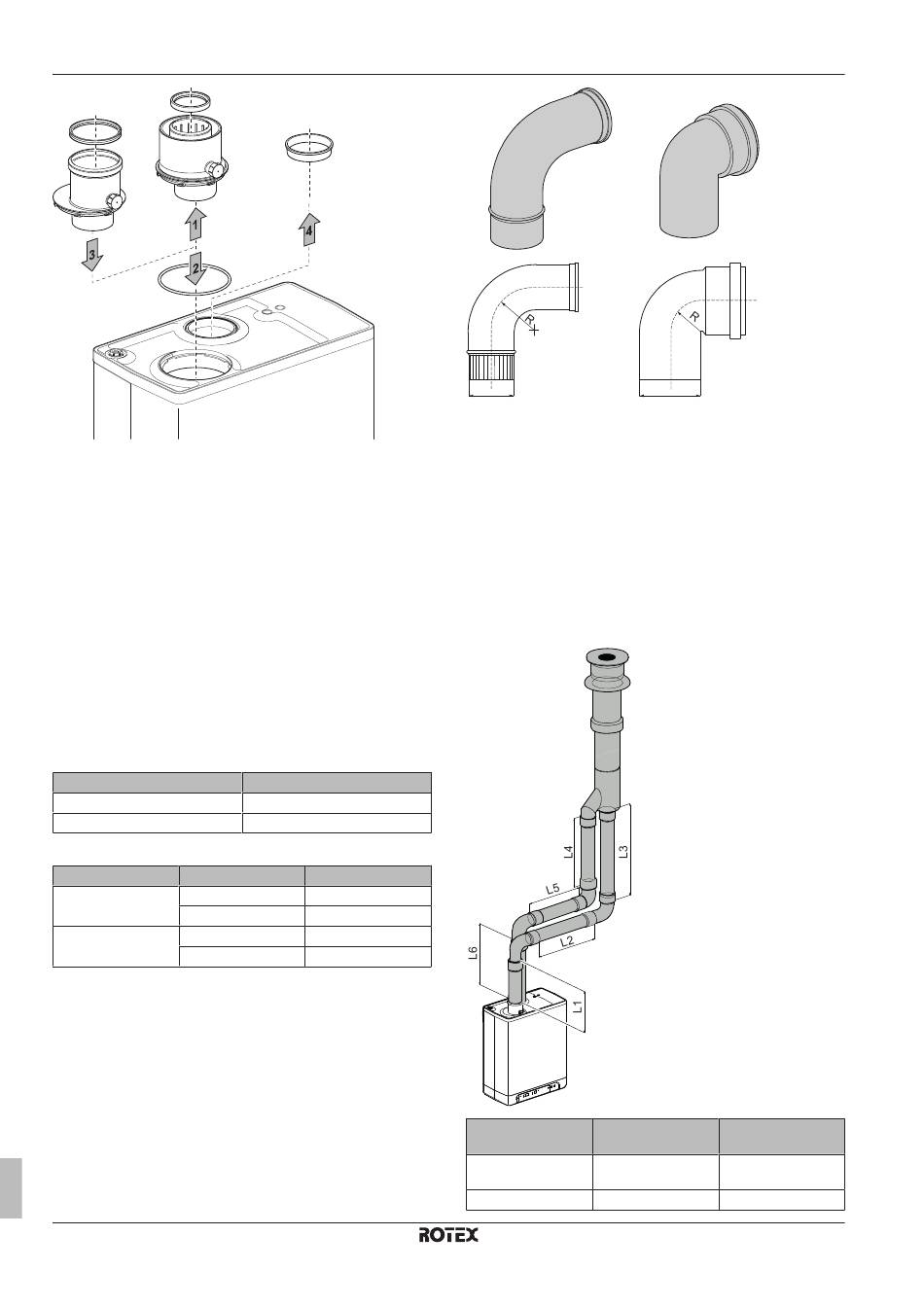

Longueur équivalente pour une installation concentrique
(60/100)
Pli à 90°
Pli à 45°
Longueur équivalente pour une installation à double conduit
R/D=1 Pli à 90°
Pli à 45°
R/D=0,5 Coude de 90°
Coude de 45°
Manuel d'installation et de fonctionnement
18
Longueur (m)
1,5
0,45
Longueur (m)
2 m
1 m
4 m
2 m
R/D=1
D
Pour un raccordement à double tuyau, toutes les longueurs définies
ont un diamètre de 80 mm. Si le diamètre est plus petit ou plus
grand, la longueur de tuyau autorisée est respectivement inférieure
ou supérieure. Si le diamètre est plus petit, les longueurs suivantes
s'appliquent:
▪ Ø70: 0,59 × la longueur de tuyau autorisée pour Ø80
▪ Ø60: 0,32 × la longueur de tuyau autorisée pour Ø80
▪ Ø50: 0,15 × la longueur de tuyau autorisée pour Ø80
Contactez le fabricant pour vérifier les calculs de résistance du tuyau
d'alimentation en air et du gaz de combustion, ainsi que la
température du mur à l'extrémité du tuyau du gaz de combustion.
Exemples de calcul pour un système à double tuyau
Tuyau Longueur du tuyau
Tuyau du gaz de L1+L2+L3+(2×2) m
combustion
Alimentation en air L4+L5+L6+(2×2) m
Module de chaudière à gaz hybride ROTEX HPU
R/D=0.5
D
Longueur totale des
tuyaux
13 m
12 m
