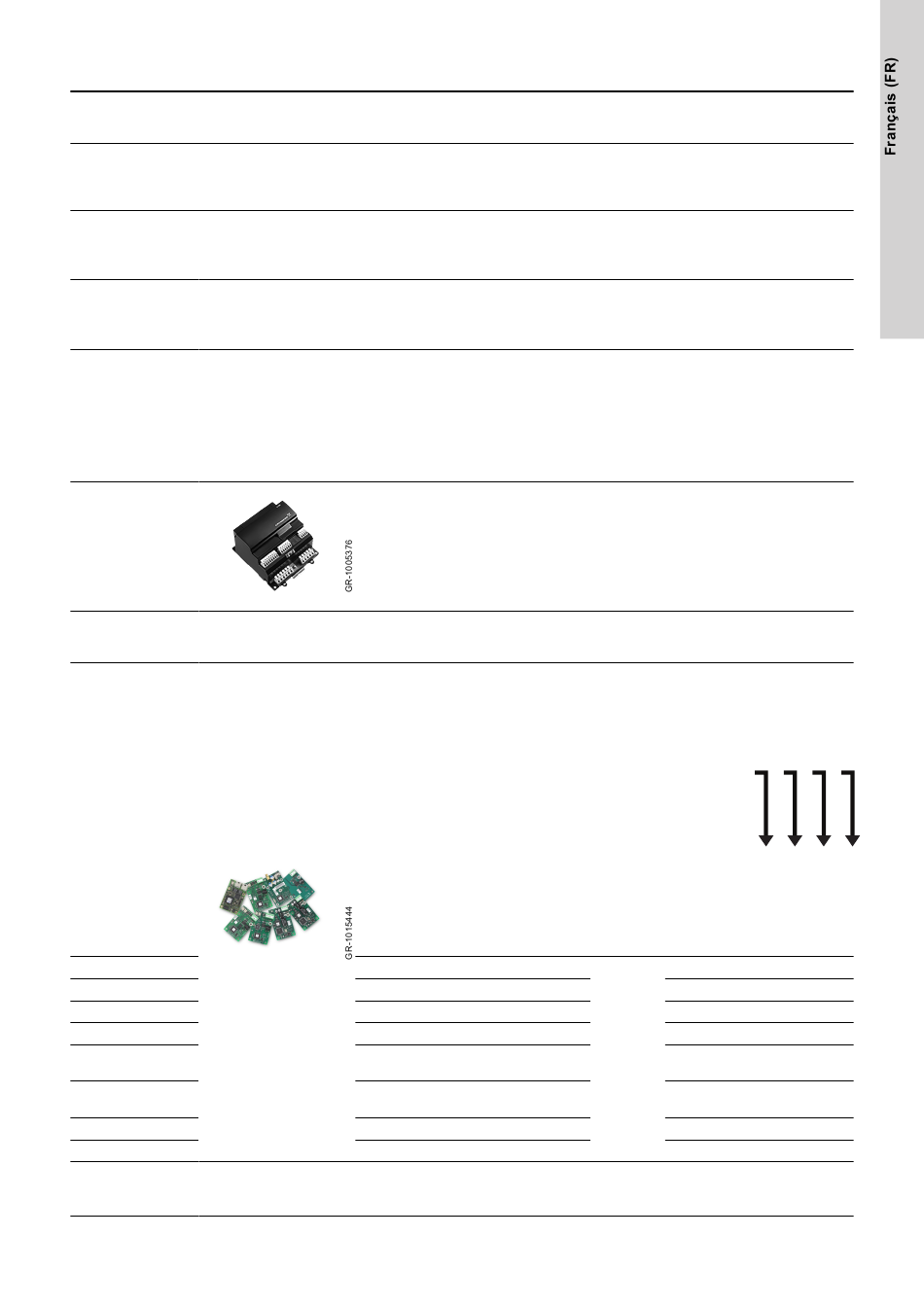

2.4 Équipement en option, Control MPC
Option
Capteur primaire re-
dondant
Le schéma de câblage
montre les isolateurs
Interrupteur d'urgence
Interface IO 351B
Contacts libres
CIM - Modules d'inter-
face de communica-
tion
CIM 050
CIM 110
CIM 150
CIM 200
CIM 260
CIM 280
CIM 300
CIM 500
Protection contre la
marche à sec - relais
électrode
Options du panneau de commande
Description
Le capteur primaire redondant est visible
sur le schéma de câblage.
-
Remarque: Le capteur primaire redon-
dant n'est pas inclus.
Les isolateurs sont visibles dans le sché-
ma de câblage.
-
Remarque: Les isolateurs ne sont pas in-
clus.
L'interrupteur d'urgence active le fonction-
nement de secours en cas de défaillance
du CU 352.
Remarque: La protection moteur et la
-
protection contre la marche à sec ne sont
pas activées pendant un fonctionnement
de secours.
Remarque: Un interrupteur par pompe.
Cette option propose une interface IO
351B par défaut non programmée qui
permet l'échange d'entrées/sorties numé-
riques supplémentaires, de 7 sorties sup-
plémentaires et de 2 entrées analogiques
et 3 sorties analogiques supplémentaires.
Remarque: Le CU 352 prend en charge
jusqu'à deux interfaces IO 351B.
Les contacts libres permettent d'indiquer
-
que les pompes sont en service ou
qu'une alarme s'est déclenchée.
Les modules CIM permettent le transfert
des données de fonctionnement, telles
que les valeurs mesurées et les points de
consigne, entre l'Hydro MPC et un systè-
me GTB.
Remarque : Le module CIM doit être in-
stallé par un personnel agréé. Le module
CIM permet le transfert des données tel-
les que :
•
le mode de fonctionnement
•
le point de consigne
•
le mode de régulation
•
les alarmes et avertissements
•
la consommation électrique/énergéti-
que.
Nous proposons les modules CIM sui-
vants :
Module GENIbus
Module LonWorks
Module PROFIBUS DP
Module Modbus RTU
3G/4G GRM Grundfos Remote Manage-
ment
3G/4G GRM Grundfos Remote Manage-
ment
Module BACnet MS/TP
Module Ethernet
Relais électrode monté dans le panneau.
-
Remarque: Commander les électrodes
séparément.
Inclus dans la ver-
sion standard Con-
trol MPC prédéfinie
Options
Emplace-
(désigna-
A
ment
tion Control
MPC)
Dans le cof-
fret de com-
O1
●
mande
Dans le cof-
fret de com-
O2
●
mande
Dans le cof-
fret de com-
O3
-
mande
Dans le cof-
fret de com-
O4
-
mande
Dans le cof-
fret de com-
O5
-
mande
O6
O6a
-
O6b
-
O6c
-
O6d
-
Dans le cof-
fret de com-
O6e
-
mande
O6f
-
O6g
-
O6h
-
Dans le cof-
fret de com-
O7
-
mande
B
E
F
●
●
●
●
●
●
●
●
●
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
●
-
251
