MANUEL DE L'UTILlSATEUR
Nº. du Modèle PFTL49613.0
Nº. de Série
Écrivez le numéro de série sur la
ligne ci-dessus pour référence.
Autocollant du
Numéro de Série
ACTIVEZ VOTRE
GARANTIE
Pour enregistrer votre appareil et
activer votre garantie aujourd'hui,
contactez le Service à la Clientèle.
SERVICE À LA
CLIENTÈLE
Appelez gratuitement le
1-888-936-4266
du lundi au vendredi de 7h30 à
16h30 HNE (sauf jours fériés)
ou par courriel
customerservice@iconcanada.ca
Merci de ne pas contacter le
magasin.
ATTENTION
Lisez toutes les précautions et
les instructions contenues dans
ce manuel avant d'utiliser cet
appareil. Gardez ce manuel pour
vous y référer ultérieurement.
Publicité
Manuels Connexes pour Pro-Form Performance 400s
Sommaire des Matières pour Pro-Form Performance 400s
- Page 1 www.proform.com MANUEL DE L’UTILlSATEUR Nº. du Modèle PFTL49613.0 Nº. de Série Écrivez le numéro de série sur la ligne ci-dessus pour référence. Autocollant du Numéro de Série ACTIVEZ VOTRE GARANTIE Pour enregistrer votre appareil et activer votre garantie aujourd’hui, contactez le Service à la Clientèle. SERVICE À...
- Page 2 TABLE DES MATIÈRES EMPLACEMENT DES AUTOCOLLANTS D’AVERTISSEMENT........2 PRÉCAUTIONS IMPORTANTES .
- Page 3 PRÉCAUTIONS IMPORTANTES AVERTISSEMENT : pour réduire les risques de blessures graves, lisez toutes les précautions importantes et les instructions contenues dans ce manuel, ainsi que les avertissements se trouvant sur l’appareil, avant d’utiliser votre tapis de course. ICON ne peut être tenu responsable de toute blessure ou tout dégât matériel résultant directement ou indirectement de l’utilisation de cet appareil.
- Page 4 16. N'actionnez jamais la courroie mobile lorsque 22. Ne tentez pas d'élever, d'abaisser ou de l’appareil est hors fonction. Ne faites pas déplacer le tapis de course avant qu'il soit fonctionner le tapis de course si le cordon correctement assemblé. (Voir ASSEMBLAGE d'alimentation ou la fiche sont endommagés, à...
- Page 6 Votre nouvel équipement de tness représente un investissement important pour votre santé. Protégez maintenant cet investissement contre les soucis mécaniques et électriques imprévisibles jusqu’à cinq ans. CARACTÉRISTIQUES DE L’EXTENSION • Une protection de un à cinq ans • Une inscription facile •...

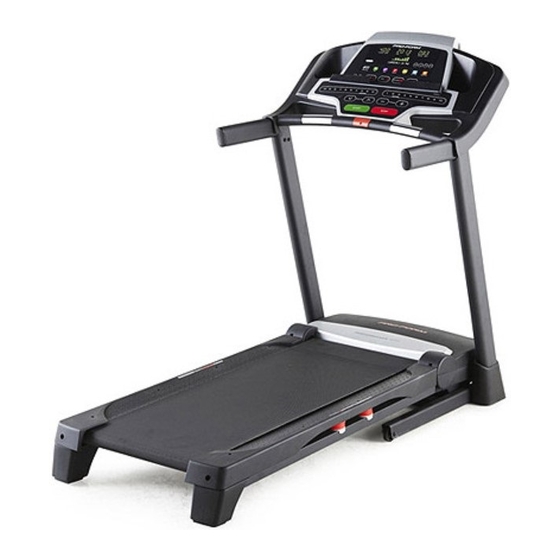

- Page 7 AVANT DE COMMENCER Merci d’avoir choisi le tapis de course révolutionnaire avez des questions après avoir lu ce manuel, veuillez PROFORM PERFORMANCE 400 S. Le tapis de vous référer à la page de couverture de ce manuel ® course PERFORMANCE 400 S offre une gamme de pour nous contacter.
- Page 8 TABLEAU D’IDENTIFICATION DES PIÈCES Référez-vous aux schémas ci-dessous pour identifier les petites pièces utilisées lors de l’assemblage. Le nombre entre parenthèses à côté de chaque schéma fait référence au numéro de la pièce sur la LISTE DES PIÈCES, vers la fin de ce manuel. Le nombre après les parenthèses est la quantité nécessaire à l’assemblage. Remarque : si une pièce n’est pas dans le sac des pièces, vérifiez qu’elle n’est pas pré-assemblée.
- Page 9 ASSEMBLAGE • Pour retenir les services d'un technicien autorisé • Les pièces côté gauche portent l'indication « L » pour l'assemblage de votre appareil d'exercice, ou « Left », et les pièces côté droit l'indication composez le 1-800-445-2480. « R » ou « Right ». •...
- Page 10 2. Assurez-vous que le cordon d’alimentation est débranché. Orifice Avec l’aide d’une autre personne, faites basculer avec précaution le tapis de course sur son côté gauche. Pliez en partie la Cadre (55) de façon à stabiliser davantage le tapis de course ; ne pliez pas complètement le Cadre à...
- Page 11 4. Identifiez le Montant Droit (85). Tenez le Montant Droit près de la Base (95) tel qu'illustré. Reportez-vous au schéma encadré. Attachez fermement l'attache de fil à l'intérieur du Montant Droit (85) autour de l’extrémité du Fil du Montant Attache de Fil (87).
- Page 12 6. Avec l’aide d’une autre personne, faites basculer avec précaution le tapis de course sur son côté droit. Pliez en partie la Cadre (55) de façon à stabiliser davantage le tapis de course ; ne pliez pas complètement le Cadre à ce moment. Attachez une Roue (96) à...
- Page 13 8. Indentifiez le Boîtier Droit de la Base (91) et le Boîtier Gauche de la Base (88). Enfoncez le Boîtier Droit de la Base sur le Montant Droit (85). Enfoncez le Boîtier Gauche de la Base sur le Montant Gauche (84). 9.
- Page 14 10. Déposez l'assemblage de la console face contre terre sur une surface douce afin d'éviter de rayer l'assemblage. Retirez les deux Vis #8 x 3/4" (1). Ensuite, enlevez la Barre Transversale (79) en la soulevant. Assemblage la Console 11. IMPORTANT : pour éviter d'abîmer la Barre Transversale (79), n'utilisez aucun outil à...
- Page 15 12. À l’aide d’une autre personne, tenez l’assem- Assemblage blage de la console près de la Rampe Droite Fil de la de la Console (83). Console Reliez le Fil du Montant (87) au fil de la console. Reportez-vous au schéma encadré. Les connecteurs doivent glisser aisément l’un dans l’autre de façon à...
- Page 16 14. Élevez le Cadre (55) jusqu'à la position indiquée. Demandez à une autre personne de tenir le Cadre jusqu'à la fin de cette étape. Orientez le Loquet de Rangement (51) de sorte à diriger le gros cylindre et le bouton du loquet dans le sens illustré.
- Page 17 FONCTIONNEMENT ET RÉGLAGES COMMENT BRANCHER LE CORDON Branchez le cordon d’alimentation dans un suppresseur D’ALIMENTATION de surtension et branchez le suppresseur de surtension dans une prise murale correctement installée et reliée Utilisez un Suppresseur de Surtension à la terre selon les codes locaux. La prise murale doit être sur un circuit nominal de 120 volts, capable de soutenir 15 ampères ou plus.
- Page 18 SCHÉMA DE LA CONSOLE COLLER L’AUTOCOLLANT D’AVERTISSEMENT d’autres utilisateurs iFit et d'accéder à bien d’autres fonctions. Pour acheter un module iFit en tout temps, accédez au www.iFit.com ou composez le Localisez les messages d’avertissement en anglais sur numéro de téléphone indiqué sur la couverture la console.
- Page 19 COMMENT ALLUMER L'APPAREIL COMMENT UTILISER LE MODE MANUEL IMPORTANT : si le tapis de course a été exposé 1. Introduisez la clé dans la console. à de basses températures, prévoyez une période de réchauffement de l'appareil à température Reportez-vous à COMMENT ALLUMER ambiante avant la mise en marche.
- Page 20 4. Changez l’inclinaison du tapis de course, au à la page 24 pour établir le menu de départ). besoin. Pressez de nouveau la touche Home, au besoin. Pour changer l’inclinaison du tapis de course, Lorsqu'un module iFit pressez la touche d’augmentation ou de diminution est connecté...
- Page 21 COMMENT EFFECTUER UN ENTRAÎNEMENT veau réglage de vitesse ou (et) d'inclinaison est INTÉGRÉ programmé pour le segment suivant, ce réglage apparaîtra aux écrans pendant quelques secondes, 1. Introduisez la clé dans la console. puis le tapis de course adoptera automatiquement ce réglage de vitesse ou (et) d'inclinaison.
- Page 22 COMMENT EFFECTUER UN ENTRAÎNEMENT À 4. Suivez votre progression aux écrans. OBJECTIF PERSONNALISABLE Voir l'étape 5 à la page 20. 1. Introduisez la clé dans la console. 5. Mesurez votre fréquence cardiaque, au besoin. Voir COMMENT ALLUMER L'APPAREIL à la page Voir l'étape 6 à...
- Page 23 COMMENT EFFECTUER UN ENTRAÎNEMENT IFIT Lorsque vous sélectionnez un entraînement iFit Live, les écrans affichent la durée de l’entraîne- 1. Introduisez la clé dans la console. ment, la distance que vous parcourrez en marchant ou en courant, ainsi que le nom de l'entraînement. Voir COMMENT ALLUMER L'APPAREIL à...
- Page 24 LE MODE D'INFORMATION Pressez la touche de diminution située près de la touche Enter pour afficher l'écran suivant. L’écran La console comporte un mode d'information qui enre- affichera le degré de contraste des écrans. Pressez gistre les données du tapis de course et vous permet la touche d'augmentation ou de diminution Incline (in- de sélectionner une unité...
- Page 25 COMMENT PLIER ET DÉPLACER LE TAPIS DE COURSE COMMENT PLIER LE TAPIS DE COURSE COMMENT DÉPLACER LE TAPIS DE COURSE Pour éviter d'endommager le tapis de course, Avant de déplacer le tapis de course, pliez-le comme réglez l'inclinaison à zéro avant de plier l'appareil. il est décrit à...
- Page 26 LOCALISATION D’UN PROBLÈME La plupart des problèmes de tapis de course SYMPTÔME : l'écran de la console demeure activé peuvent être résolus en suivant les étapes simples lorsque la clé est retirée de la console ci-dessous. Identifiez le symptôme correspondant et suivez les étapes indiquées.
- Page 27 SYMPTÔME : la courroie mobile ralentit lors de la Retirez les trois Vis #8 x 3/4" (1), puis retirez avec précaution le Capot du Moteur (62) en le faisant marche sur l'appareil pivoter. a. N'utilisez qu'un limiteur de surtension conforme à toutes les spécifications indiquées à...
- Page 28 SYMPTÔME : la courroie n’est pas centrée ou b. Si la courroie mobile dérape lorsqu'on marche dérape lorsqu'on y accède dessus, retirez d’abord la clé et DÉBRANCHEZ LE CORDON D’ALIMENTATION. À l'aide de la clé a. Si la courroie mobile est décentrée, retiriez hexagonale, tournez les deux vis du rouleau-guide d'abord la clé...
- Page 29 CONSEILS POUR L’EXERCICE Brûler de la Graisse — Pour brûler efficacement de AVERTISSEMENT : la graisse, vous devez vous entraîner à une intensité avant faible pendant une longue période de temps. Durant de commencer ce programme d’exercice les premières minutes d’exercice, votre corps utilise ou tout autre programme, consultez votre des calories de glucide comme carburant.
- Page 30 LISTE DES PIÈCES N°. du Modèle PFTL49613.0 R0114A N°. Qté. Description N°. Qté. Description Vis #8 x 3/4" Courroie Mobile Vis #10 x 3/4" Cadre de la Console Amortisseur Interne Loquet de Rangement Vis 5/16" x 1" Fil de Mise à la Terre de la Console Vis Autoperçante #8 x 1"...
- Page 31 N°. Qté. Description N°. Qté. Description Moteur d'Inclinaison Clé/Pince Bague d'Espacement du Moteur – Manuel de l’Utilisateur d'Inclinason Remarque : les spécifications sont sujettes à des changements sans notification. Référez-vous au dos de ce manuel pour commander des pièces de rechange. *Indique qu’une pièce n’est pas illustrée.
- Page 32 SCHÉMA DÉTAILLÉ A N°. du Modèle PFTL49613.0 R0114A...
- Page 33 SCHÉMA DÉTAILLÉ B N°. du Modèle PFTL49613.0 R0114A...
- Page 34 SCHÉMA DÉTAILLÉ C N°. du Modèle PFTL49613.0 R0114A...
- Page 35 SCHÉMA DÉTAILLÉ D N°. du Modèle PFTL49613.0 R0114A...
- Page 36 POUR COMMANDER DES PIÈCES DE RECHANGE Pour commander des pièces de rechange, référez-vous à la page de couverture de ce manuel. Pour que nous puissions mieux vous assister, merci de préparer les informations suivantes avant de nous appeler : • le numéro du modèle et le numéro de série de l’appareil (voir la page de couverture de ce manuel) •...
