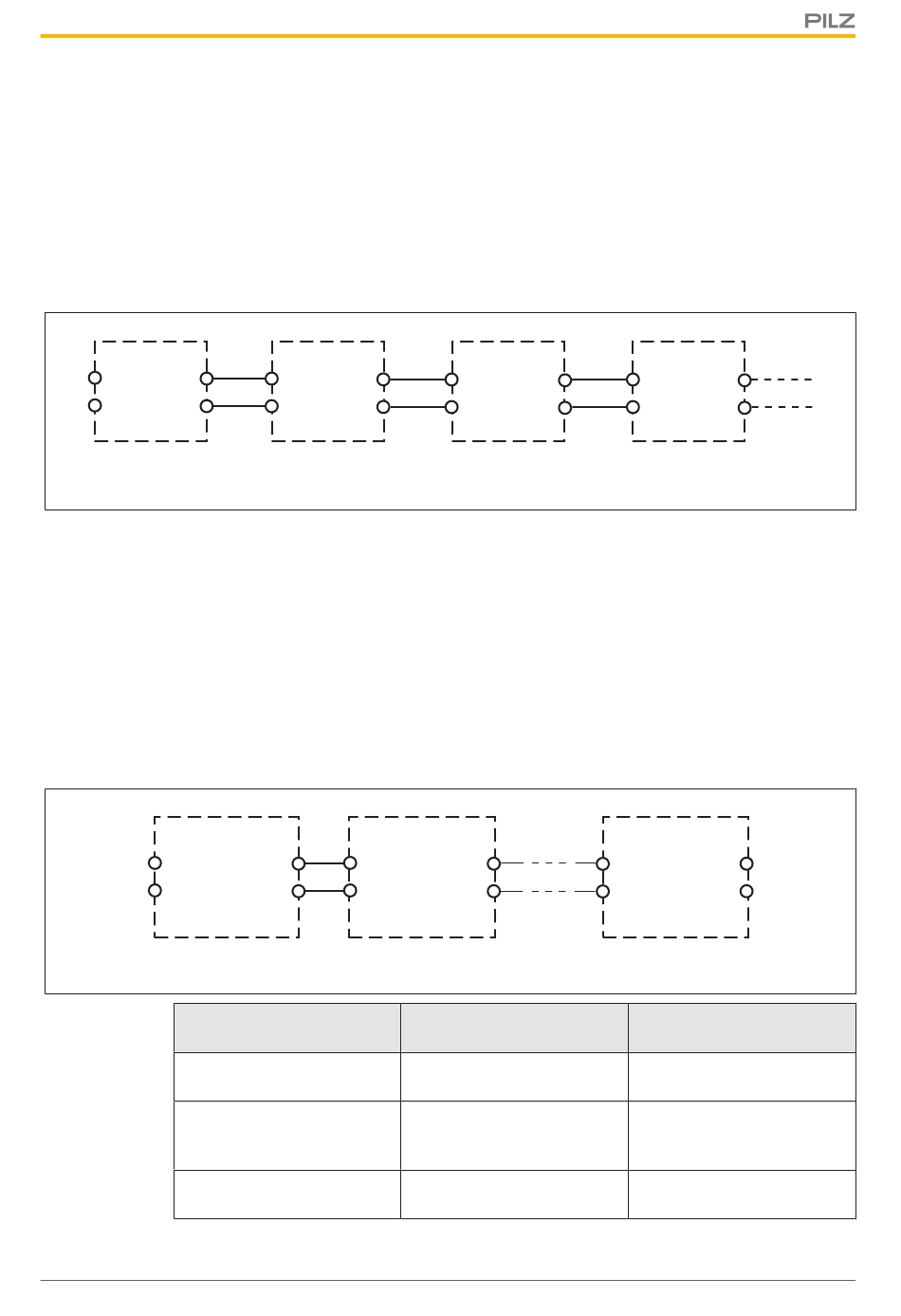

Raccordement du système de commande PNOZmulti
Intégration des appareils PNOZelog :
}
Le montage en série permet d'intégrer les appareils PNOZelog. Dans cette mise en
cascade également, les temporisations des appareils individuels s'additionnent.
}
Veuillez tenir compte de la temporisation d'activation et éventuellement de la tempori-
sation des sorties pour les appareils PNOZelog (voir le manuel d'utilisation ou le cata-
logue technique PNOZelog).
}
La sortie de mise en cascade « CO- » reste non raccordée pour la liaison PNOZmulti -
PNOZelog.
PNOZ m1p
CI+
CO+
A2
CI-
Unit 1
5.13.1
Configurations du système requises
Configurateur PNOZmulti : à partir de la version 3.0.0
Si vous possédez une ancienne version, veuillez contacter la société Pilz.
5.13.2
Montage en série
Vous pouvez monter en série autant d'appareils de base PNOZ ml1p que vous le souhai-
tez. Le nombre d'appareils raccordés l'un après l'autre dépend seulement du temps de ré-
ponse exigé par l'application. Étant donné que les temporisations de chaque appareil s'ad-
ditionnent, le temps de réponse augmente avec chaque appareil.
PNOZ m1p
CI+
CI-
Unit 1
Temporisation sur le
PNOZmulti
entre l'entrée et la sortie de
mise en cascade
entre l'entrée de mise en
cascade et une sortie sta-
tique
entre l'entrée de mise en
cascade et une sortie relais
Guide d'installation Guide d'installation PNOZmulti
1002265-FR-02
PNOZelog
14
S36 (S35)
(24)
A2
A2
Unit 2
PNOZ m1p
CI+
CO+
CO-
CI-
Unit 2
Temps de retombée
max. 40 ms
max. 40 ms
max. 60 ms
PNOZ m1p
CI+
CO+
CI-
A2
Unit 3
CO+
CI+
CO-
CI-
PNOZelog
14
S36 (S35)
(24)
A2
A2
Unit 4
PNOZ m1p
CO+
CO-
Unit x
Temps de montée
typ. 100 ms
typ. 100 ms
typ. 120 ms
35
