Montage
4.4 Montage du système de commande PNOZmulti 2
4.4.1

Monter l'appareil de base sans module d'extension

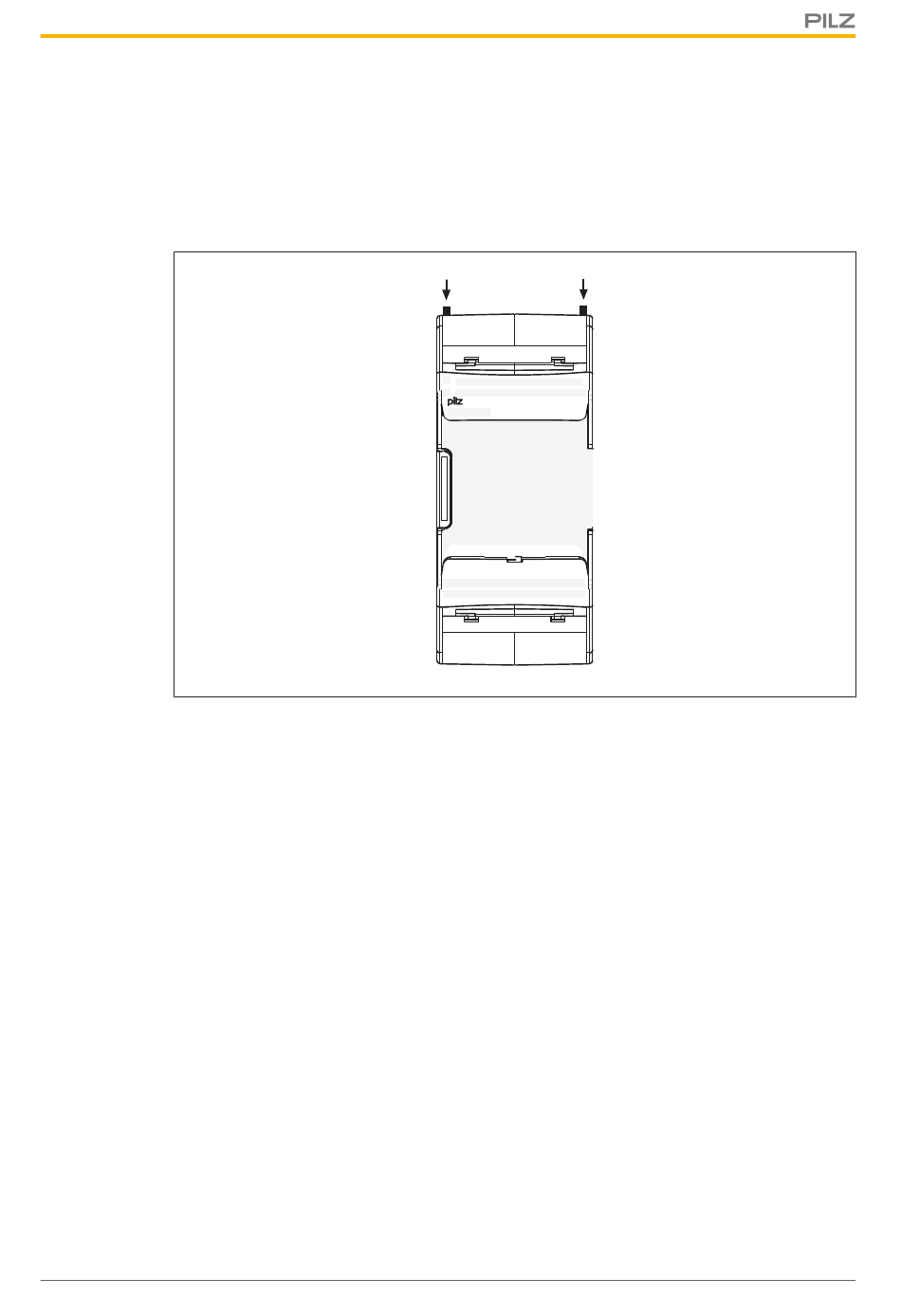

Assurez-vous que les fiches de terminaison sont branchées en haut à gauche et à droite de
l'appareil.
Guide d'installation Guide d'installation PNOZmulti
1002265-FR-02
X3
IM0 IM1 IM2 IM3 I4 I5 I6 I7
X1 I8 I9 I10 I11 I12 I13 I14 I15
PNOZ mm0.1p
X2 T0 T1 T2 T3 O0 O1 O2 O3
M20 M21 M22 M23
X4 IM16 IM17 IM18 IM19 A1 A2 0 V 24 V
