- Page 1 PNOZ mm0p-T Systèmes de commande configurables compacts PNOZmulti Mini Manuel d'utilisation 1002704-FR-02...
-
Page 2: Avant-Propos
Ce document est une traduction du document d'origine. Tous les droits relatifs à cette documentation sont réservés à Pilz GmbH & Co. KG. L’utili- sateur est autorisé à faire des copies pour son usage interne. Des remarques ou des sug- gestions afin d’améliorer cette documentation seront les bienvenues. -
Page 3: Table Des Matières
Utiliser la carte à puce 6.2.3 Mise en service du système de sécurité PNOZmulti 6.2.3.1 Charger le projet à partir de la carte à puce 6.2.3.2 Charger le projet via l'interface USB 6.2.4 Raccord Exemple de raccordement Manuel d'utilisation PNOZ mm0p-T 1002704-FR-02... - Page 4 Caractéristiques techniques Données de sécurité Chapitre 9 Données complémentaires Charge capacitive max. C (µF) pour un courant de charge I (A) sur les sor- ties statiques Intensité totale maximale autorisée des sorties statiques Chapitre 10 Références Manuel d'utilisation PNOZ mm0p-T 1002704-FR-02...
-
Page 5: Chapitre 1 Introduction
Introduction Introduction Validité de la documentation La documentation est valable pour le produit PNOZ mm0p-T. Elle est valable jusqu’à la pu- blication d’une nouvelle documentation. Ce manuel d'utilisation explique le mode de fonctionnement et l’exploitation, décrit le mon- tage et donne des informations sur le raccordement du produit. - Page 6 Introduction INFORMATIONS Cette remarque fournit des conseils d'utilisation et vous informe sur les par- ticularités. Manuel d'utilisation PNOZ mm0p-T 1002704-FR-02...
-
Page 7: Chapitre 2 Aperçu
Fiche de terminaison à droite : (jaune) Fiche de terminaison à gauche : (jaune/noire) Caractéristiques de l'appareil Utilisation du produit PNOZ mm0p-T : Appareil de base du système de commande configurable PNOZmulti L'appareil présente les caractéristiques suivantes : Configurable dans le PNOZmulti Configurator Sorties statiques :... -
Page 8: Carte À Puce

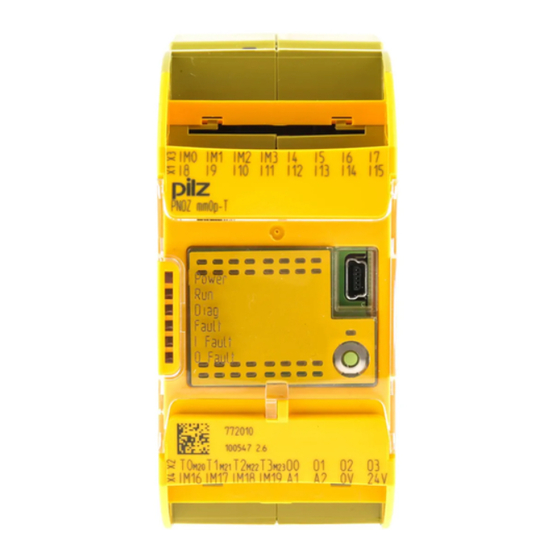

à puce de 32 ko de mémoire (voir le catalogue technique, chapitre « Accessoires »). Vue de face I/O LEDs LED INFO Vue de face sans et avec couvercle de protection Manuel d'utilisation PNOZ mm0p-T 1002704-FR-02... - Page 9 I4 à I7 X4 : – entrées / sorties configurables IM16 – IM19 – raccordements à la tension d'alimentation LEDs : – POWER – – DIAG – FAULT – I FAULT – O FAULT – INFO – Manuel d'utilisation PNOZ mm0p-T 1002704-FR-02...
-
Page 10: Chapitre 3 Sécurité
Les entrées et sorties de fonctions standard ne doivent pas être utilisées pour des applications de sécurité. La variante en version coated du produit PNOZ mm0p-T est adaptée à une utilisation com- prenant des exigences environnementales élevées (voir les caractéristiques techniques [ 26]). -
Page 11: Prescriptions De Sécurité
Lors de la mise hors service, veuillez vous référer aux législations locales relatives à la fin de vie des appareils électroniques (exemple : législation sur les appareils électriques et électroniques). Manuel d'utilisation PNOZ mm0p-T 1002704-FR-02... - Page 12 Veillez à ce que tous les consommateurs inductifs disposent d’un circuit de protection suffisant. N’ouvrez pas le boîtier et n’effectuez pas de modifications non autorisées. En cas de travaux de maintenance (exemple : remplacement des contacteurs), coupez impérativement la tension d’alimentation. Manuel d'utilisation PNOZ mm0p-T 1002704-FR-02...
- Page 13 Diagnostic Les messages sur les états et les erreurs indiqués par les LEDs sont enregistrés dans une pile d'erreurs. Cette pile d'erreurs peut être lue par le PNOZmulti Configurator par le biais de l'interface USB. Manuel d'utilisation PNOZ mm0p-T 1002704-FR-02...
- Page 14 Description du fonctionnement Schéma de principe T0M20 T1M21 T2M22 T3M23 O0 O1 24 V 0 V A1 A2 24 V 0 V Configurable output Power Configurable Input input/output I12 I13 I14 I15 IM3 IM16 IM17 IM18 IM19 Manuel d'utilisation PNOZ mm0p-T 1002704-FR-02...
-
Page 15: Montage
Des composants peuvent être endommagés par une décharge électrosta- tique. Veillez à vous décharger avant de toucher le produit, par exemple, en touchant une surface conductrice mise à la terre ou en portant un bracelet de mise à la terre. Manuel d'utilisation PNOZ mm0p-T 1002704-FR-02... - Page 16 La température d’utilisation du produit dans l’armoire électrique ne doit pas être supérieure aux valeurs mentionnées dans les caractéristiques techniques. Installer, le cas échéant, une climatisation. Distances de montage : Manuel d'utilisation PNOZ mm0p-T 1002704-FR-02...
-
Page 17: Monter L'appareil De Base Sans Module D'extension
Assurez-vous que les fiches de terminaison sont branchées en haut à gauche et à droite de l'appareil : À gauche : fiche de terminaison noire/jaune À droite : fiche de terminaison jaune à gauche : à droite : fiche de terminaison fiche de terminaison noire/jaune jaune Manuel d'utilisation PNOZ mm0p-T 1002704-FR-02... - Page 18 Côté droit de l'appareil de base et modules d'extension à droite de l'appareil de base : fiche de terminaison jaune fiche de terminaison cavalier de pontage fiche de terminaison à gauche à droite ATTENTION ! Branchez l'appareil de base et les modules d'extension uniquement lors- qu'ils sont hors tension. Manuel d'utilisation PNOZ mm0p-T 1002704-FR-02...
-
Page 19: Chapitre 6 Mise En Service
Test de fonctionnement lors de la mise en service ATTENTION ! Le bon fonctionnement des dispositifs de sécurité doit être contrôlé – après le remplacement de la carte à puce – après le transfert d'un projet Manuel d'utilisation PNOZ mm0p-T 1002704-FR-02... -
Page 20: Utiliser La Carte À Puce
– borne 24 V : + 24 V DC – borne 0V : 0 V Important : La tension d'alimentation pour les sorties statiques doit toujours être présente même si vous n'utilisez pas les sorties statiques. Manuel d'utilisation PNOZ mm0p-T 1002704-FR-02... -
Page 21: Charger Le Projet À Partir De La Carte À Puce
Tension d’alimentation Pour le système de sécurité + 24 V DC Pour les sorties statiques 24 V + 24 V DC Elle doit toujours être présente, même si les sorties statiques ne sont pas utilisées Manuel d'utilisation PNOZ mm0p-T 1002704-FR-02... - Page 22 Circuit d’entrées sans détection Circuit d’entrées avec détection des courts-circuits des courts-circuits T0M20 Sortie redondante O0 (O2) O1 (O3) Sortie simple O0 (O2) O1 ( O3) Sortie simple avec détection éten- O0 (O2) due des erreurs* Manuel d'utilisation PNOZ mm0p-T 1002704-FR-02...
-
Page 23: Exemple De Raccordement
à l’état de sécurité et toutes les sorties sont coupées. Boucle de retour Sortie redondante Contacts du contacteur externe O0 (O2) O1 (O3) Exemple de raccordement Arrêt d’urgence à deux canaux et câblage du protecteur mobile, réarmement auto-contrôlé (IM18), boucle de retour (IM16) Manuel d'utilisation PNOZ mm0p-T 1002704-FR-02... -
Page 24: Utilisation
Redémarrer le PNOZmulti L'appareil est à l'état STOP. Procédure pour redémarrer l'appareil : Appuyez sur le bouton-poussoir pendant 4 à 8 secondes pour redémarrer l'appareil. Relâchez le bouton-poussoir pendant que la LED INFO clignote rapidement. Manuel d'utilisation PNOZ mm0p-T 1002704-FR-02... -
Page 25: Arrêter Le Pnozmulti
Arrêter le PNOZmulti L'appareil est à l'état RUN. Procédure pour arrêter l'appareil : Appuyez sur le bouton-poussoir pendant 4 à 8 secondes pour arrêter l'appareil. Relâ- chez le bouton-poussoir pendant que la LED INFO clignote rapidement. Manuel d'utilisation PNOZ mm0p-T 1002704-FR-02... -
Page 26: Caractéristiques Techniques
Résistant aux courts-circuits Intensité résiduelle à l’état « 0 » 0,5 mA Tension à l’état « 1 » UB - 2 V à 0,1 A Entrées Nombre Niveau des signaux à « 0 » -3 - +5 V DC Manuel d'utilisation PNOZ mm0p-T 1002704-FR-02... - Page 27 Désynchronisme dans le circuit bimanuel 0,5 s Données sur l’environnement Température d’utilisation selon la norme EN 60068-2-14 Plage de températures -25 - 60 °C Température de stockage selon la norme EN 60068-2-1/-2 Plage de températures -25 - 70 °C Manuel d'utilisation PNOZ mm0p-T 1002704-FR-02...
- Page 28 Support profilé 35 x 7,5 EN 50022 Largeur de passage 27 mm Longueur max. du câble Longueur max. du câble par entrée 1,0 km Somme des longueurs des conducteurs uniques sur le test impulsionnel 2 km Manuel d'utilisation PNOZ mm0p-T 1002704-FR-02...
-
Page 29: Données De Sécurité
PL e Cat. 4 SIL CL 3 1,54E-09 Entrée Entrées sta- tiques monocanal PL d Cat. 2 SIL CL 2 3,95E-09 Entrées sta- à deux ca- tiques naux PL e Cat. 4 SIL CL 3 4,61E-10 Manuel d'utilisation PNOZ mm0p-T 1002704-FR-02... - Page 30 Les valeurs SIL / PL d'une fonction de sécurité ne sont pas identiques aux valeurs SIL / PL des appareils utilisés et peuvent varier par rapport à celles- ci. Pour le calcul des valeurs SIL / PL de la fonction de sécurité, nous re- commandons l'outil logiciel PAScal. Manuel d'utilisation PNOZ mm0p-T 1002704-FR-02...
-
Page 31: Données Complémentaires
(A) sur les sorties statiques C [µF] I [A] Intensité totale maximale autorisée des sorties statiques [mA] : Intensité totale des sorties statiques configurables (sorties d’information) : Intensité totale : sorties statiques (sorties de sécurité) Manuel d'utilisation PNOZ mm0p-T 1002704-FR-02... -
Page 32: Références
PNOZ s Set1 screw ter- 1 jeu de borniers à vis 750 008 minals Câbles Désignation Caractéristiques Références PSSu A USB-CAB03 Câble Mini-USB, 3 m 312 992 PSSu A USB-CAB05 Câble Mini-USB, 5 m 312 993 Manuel d'utilisation PNOZ mm0p-T 1002704-FR-02... -
Page 33: Première Page
Première page Support technique Pilz vous propose une assistance technique 24 heures sur 24. Amérique Australie Italie Brésil +61 3 95446300 +39 0362 1826711 +55 11 97569-2804 Pays-Bas Canada Europe +31 347 320477 +1 888-315-PILZ (315-7459) Allemagne Royaume-Uni Mexique +49 711 3409-444...
