3 Instructions de montage, stockage, préparation, installation

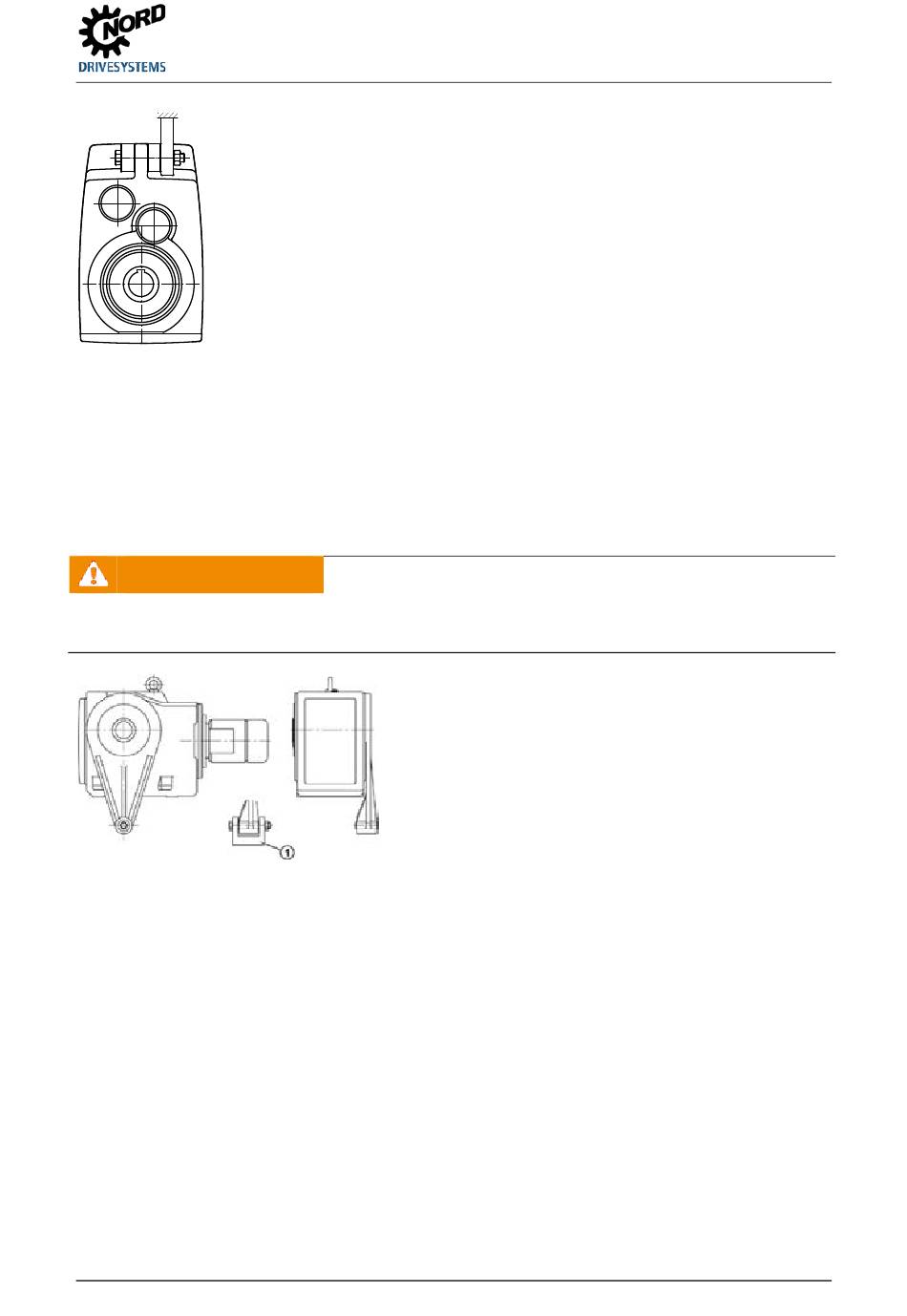

Figure 12: Montage des butées en caoutchouc (option G ou VG) pour les réducteurs à arbres parallèles
Pour le montage des butées en caoutchouc, serrer les raccords à vis jusqu'à ce que, dans un état
sans charge, le jeu soit éliminé entre les surfaces de contact.
Tourner ensuite d'un demi-tour l'écrou de fixation (ceci est uniquement applicable aux raccords à vis
avec filetage) pour la précontrainte des butées en caoutchouc. Des précontraintes plus importantes ne
sont pas autorisées.
AVERTISSEMENT
Le réducteur peut inopinément tourner autour de l'arbre de sortie si les boulons du bras de réaction se perdent.
Bloquer la vis de fixation, par ex. avec Loctite 242 ou un deuxième écrou.
Figure 13: Fixation du bras de réaction sur les réducteurs à couple conique et à roue et vis sans fin
La vis de fixation des bras de réaction doit être serrée au couple approprié et bloquée pour éviter
qu'elle ne se perde (par ex. avec de la Loctite 242(voir le chapitre 6.5 "Couples de serrage des
vis")(par ex. avec Loctite 242, Loxeal 54-03).
B 1000 fr-2518

Risque de blessure

Explication
1
Le bras de réaction doit
toujours avoir des paliers sur
les deux côtés.
25
