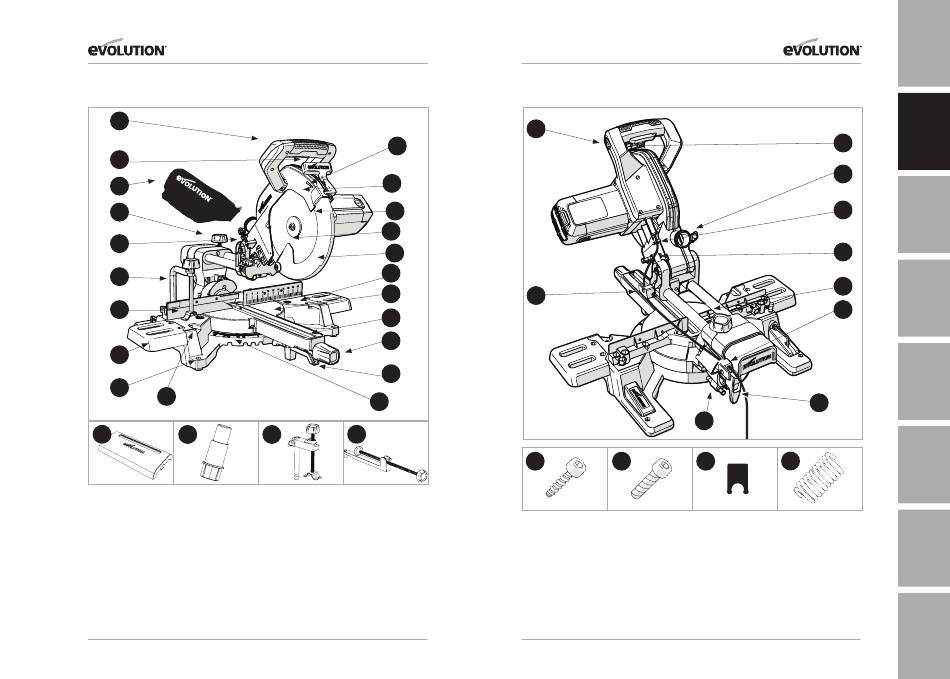

DESCRIPCIÓN GENERAL DE LA MÁQUINA
1
2
3
4
5
6
7
8
9
10
22 23 24
1. MANGO DE CORTE 13. CABEZA DE CORTE
2. PALANCA DE BLOQUEO DE LA PROTECCIÓN DE LA HOJA 14. HOJA
3. SACO CAPTAPOLVO* 15. PROTECCIÓN INFERIOR DE LA HOJA
4. TORNILLO DE BLOQUEO DE LA CORREDERA 16. PARTE SUPERIOR DE LA MESA
5. GALGA DE PROFUNDIDAD 17. MESA GIRATORIA
6. MORDAZA DE SUJECIÓN 18. INSERTO DE MESA
7. VALLA DESLIZABLE 19. BOTÓN DE BLOQUEO DEL MANGO DEL INGLETE
8. EXTENSIONES DE MESA DE LA MÁQUINA 20. PALANCA DE BLOQUEO DEL TOPE POSITIVO
9. ORIFICIO DE MONTAJE (X4) 21. ESCALA DEL ÁNGULO DEL INGLETE
10. ORIFICIOS DE MONTAJE DE LA MORDAZA DELANTERA 22. PROTECTOR DEL RIEL DESLIZANTE*
(X2)
23. ADAPTADOR DEL PUERTO DE POLVO*
11. FLECHA INDICADORA DE LA ROTACIÓN DE LA HOJA
24. MORDAZA DE SUJECIÓN DE 3 PIEZAS*
12. PROTECCIÓN SUPERIOR DE LA HOJA
25. MORDAZA DELANTERA*
*Suministrado como equipamiento original en el R255SMS+ .
50
www.evolutionpowertools.com
11
12
13
14
15
16
17
18
19
20
21
25
www.evolutionpowertools.com
27
32
33
35 36 37
26. GATILLO INTERRUPTOR ON/OFF 36. TORNILLO DE CABEZA HUECA M4 x4
27. INTERRUPTOR ON/OFF DE LA GUÍA LÁSER 37. COMPONENTE DE SUJECIÓN DEL CABLE (EQUIPADO EN
28. PUERTO DE EXTRACCIÓN DE POLVO
38. MUELLE ANTIVIBRACIÓN (EQUIPADO EN EL DISPOSITIVO
29. CABLE
30. SEGURO DE LA CABEZA DE CORTE
31. CARRETILLA CORREDIZA TRASERA
32. MORDAZA DE LA GUÍA DEL CABLE
33. SEGURO DEL BISEL DE 33,9°
34. MANGO DE BLOQUEO DEL BISEL
35. TORNILLO DE CABEZA AUTOROSCANTE M4 x1
51
26
28
29
30
31
32
34
38
LA MORDAZA DE LA GUÍA DEL CABLE)
ANTIVIBRACIÓN)
