Sommaire des Matières pour X-Rite VS450

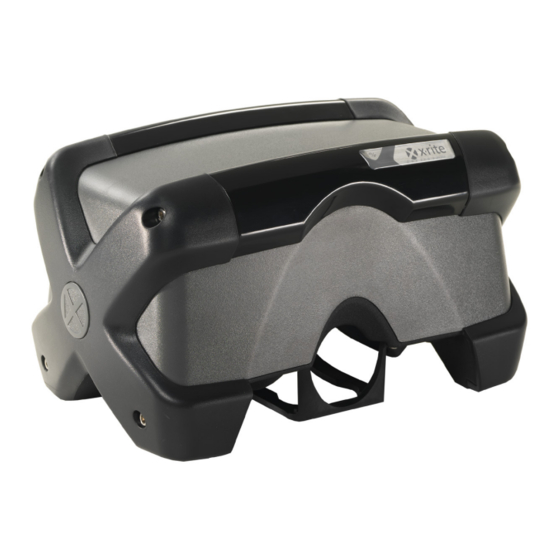

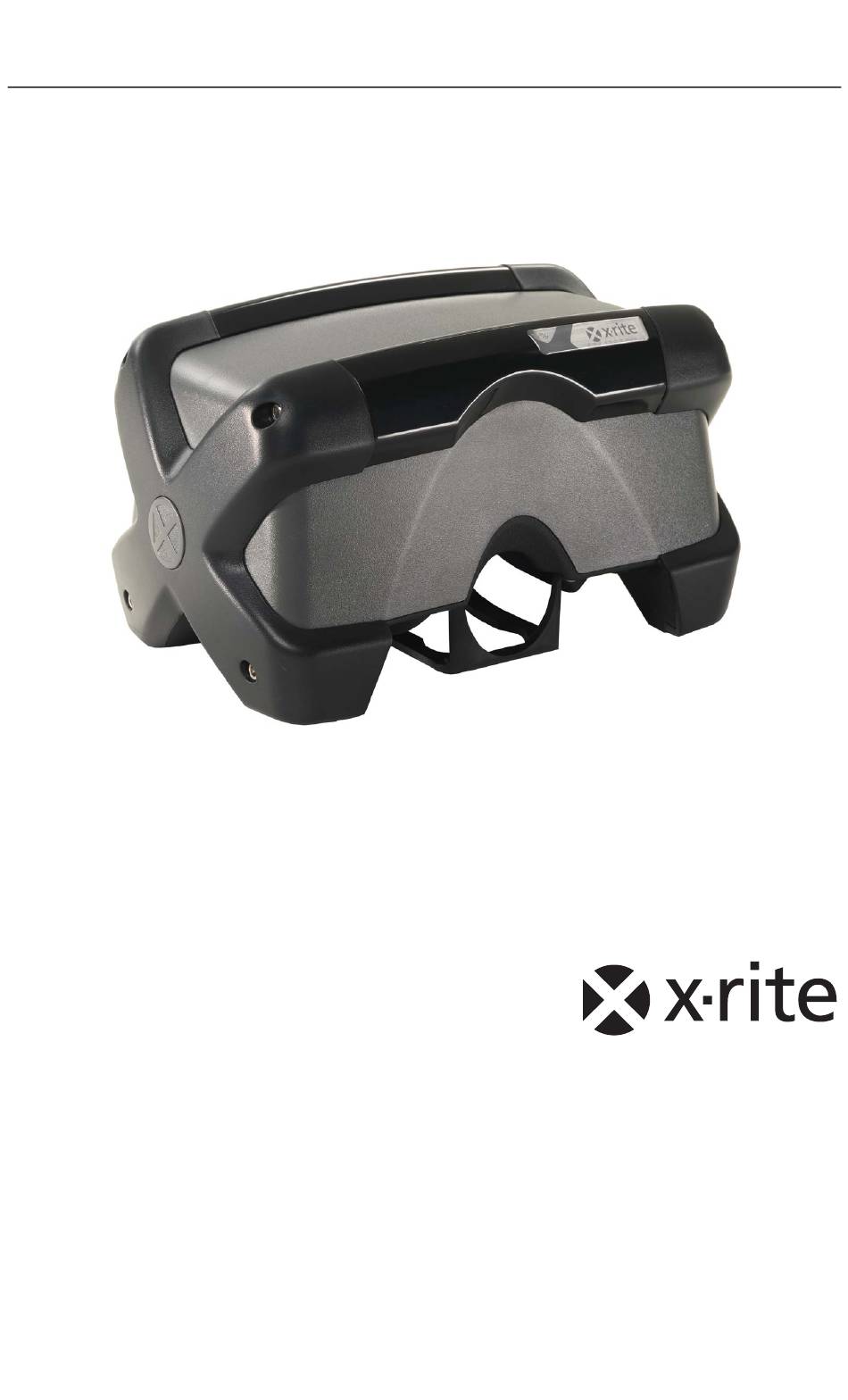

- Page 1 Modèle VS450 Spectrophotomètre couleur 45/0°...
-
Page 3: Déclaration De Conformité D'industrie Canada
à prendre des mesures appropriées. RoHS/DEEE Les produits de X-Rite sont conformes aux directives sur la restriction d'utilisation de substances dangereuses (RoHS) 2002/95/EC et sur les déchets d'équipements électriques et électroniques (DEEE) 2002/96/EC de l'Union européenne. -
Page 4: Garantie Limitée
Copyright © 2009 X-Rite, Incorporated. « TOUS DROITS RÉSERVÉS ». X-Rite® est une marque déposée de X-Rite, Incorporated. Tous les autres logos, marques de produits et noms de produits sont la propriété de leur titulaire respectif. -
Page 5: Comment Utiliser Ce Manuel
L'instrument peut mesurer, au choix, une zone d'échantillon de 6 mm ou 12 mm de diamètre. Le VS450 nécessite un adaptateur secteur et une connexion USB (inclus) à l'ordinateur hôte. Les prises se trouvent sous l'instrument. Prise du bloc... -
Page 6: Contenu De L'emballage
X-Rite ou votre revendeur autorisé. • Instrument VS450 avec référence d'étalonnage intégrée • Câble d'interface USB • Bloc d'alimentation (n° de réf. X-Rite SE30-109) et cordon d'alimentation • Documentation et fiche d'inscription • Kit de nettoyage Branchement du bloc d'alimentation Vérifiez que la tension indiquée sur le bloc d'alimentation... -
Page 7: Branchement Du Câble Usb
Modèle VS450 Branchement du câble USB IMPORTANT : vous devez installer le logiciel avant de connecter l'instrument à votre ordinateur. Installez le logiciel si vous ne l'avez pas déjà fait. Reportez-vous à la documentation accompagnant le logiciel pour plus d'informations. -
Page 8: Mesure D'échantillons
Modèle VS450 Mesure d'échantillons Les échantillons sont mesurés sous le rail à échantillon situé sous l'instrument. L'instrument peut mesurer pratiquement n'importe quelle surface. Posez l'échantillon sous le rail et maintenez-le en place. L'instrument projette un anneau lumineux à travers le rail pour faciliter le placement des échantillons. -
Page 9: Description Des Voyants Et De L'anneau Lumineux
Modèle VS450 Description des voyants et de l'anneau lumineux L'instrument possède un anneau lumineux blanc pour vous aider à positionner l'échantillon, ainsi que des voyants bleu et rouge qui indiquent l'état de l'instrument. Vous trouverez ci-après la signification des couleurs utilisées pour les voyants et l'anneau lumineux. -
Page 10: Procédure De Mesure
Modèle VS450 Procédure de mesure Dans l'application, définissez la taille d'ouverture (6 mm ou 12 mm) à utiliser pour mesurer les échantillons. Si l'échantillon est plat, placez-le sous le rail à échantillon jusqu'à ce que la zone à mesurer se trouve sous l'anneau lumineux. - Page 11 Modèle VS450 Étalonnage Le VS450 doit être étalonné au moins une fois par semaine. La référence d'étalonnage est montée à l'arrière du rail à échantillon. Reportez-vous à la procédure d'étalonnage ci-après. Après le lancement d'une procédure d'étalonnage : Inclinez l'instrument vers l'arrière et faites coulisser la plaque d'étalonnage à...
-
Page 12: Entretien De L'instrument
Modèle VS450 Entretien de l'instrument Votre instrument nécessite un entretien minimal pour lui assurer une utilisation fiable et durable. Cependant, pour protéger votre appareil et assurer des mesures précises, veuillez de temps à autre appliquer ces quelques conseils d'entretien. Nettoyage général Vous pouvez nettoyer l'extérieur de l'instrument avec un chiffon... -
Page 13: Nettoyage De La Référence Blanche D'étalonnage
Modèle VS450 REMARQUE : au cours du nettoyage, vous pouvez si nécessaire retirer le rail à échantillon pour accéder plus facilement aux lentilles. Faites coulisser la référence d'étalonnage au centre du rail à échantillon. Retirez les quatre vis creuses et ôtez avec précaution le rail à... - Page 14 Modèle VS450 Pour un nettoyage plus approfondi, nettoyez la plaque d'étalonnage avec un chiffon humide. Avertissement : si vous avez nettoyé la plaque d'étalonnage à l'aide d'un chiffon humide, attendez au moins 2 heures avant de procéder à une nouvelle opération d'étalonnage.
-
Page 15: Service Après-Vente
Modèle VS450 Annexes Service après-vente X-Rite offre à ses clients un service de réparation. En raison de la complexité des circuits de l'instrument, toute réparation sous garantie ou non doit être prise en charge par un centre de SAV autorisé. Pour les instruments qui ne sont plus sous garantie, les frais de transport et de réparation sont à... -
Page 16: Conseils De Dépannage
Modèle VS450 Conseils de dépannage Avant de contacter le support technique de X-Rite en cas de problème avec votre instrument, essayez tout d'abord d'appliquer les solutions suivantes. Si le problème persiste, contactez-nous en suivant l'une des procédures répertoriées dans la section Service après-vente. -
Page 17: Spécifications Techniques
Modèle VS450 Spécifications techniques Type d'instrument : Spectrophotomètre avec capteur de brillance Géométrie : 45°/0° double éclairage, 45° brillance Illumination : Spectre LED complet Moteur spectral : Triple faisceau, 31 canaux Gamme spectrale : 400 – 700 nm Intervalle spectral : 10 nm mesuré, 10 nm en sortie... - Page 18 Modèle VS450 Durée de vie des diodes : > 20 millions de flash Dimensions : L = 24,80 cm, l = 15,24 cm, H = 14,60 cm Poids fonctionnel : 2,24 kg Normes de sécurité : UL 61010-1, CSA 22.2 No. 1010.1 et IEC (EN) 61010-1 Utilisation : Intérieur uniquement...
- Page 20 Kornhill Metro Tower, 1 Kornhill Road Quarry Bay, Hong Kong Téléphone : (+852) 2 568 6283 Télécopie : (+852) 2 885 8610 Visitez www.xrite.com pour obtenir les coordonnées du bureau le plus proche de chez vous. N° de réf. VS450-500 Rév. A...
