6. Elektrické pripojenie
Upozornenie
Elektrické pripojenie musí byt'
vykonané v súlade s platnými normami
a miestnymi predpismi.
Pred začatím prác s čerpadlom sa
uistite, že bol vypnutý prívod el.
energie a že nemôže dôjsť k jeho
neúmyselnému zapnutiu.
Čerpadlo musí byť pripojené cez
externý sieťový vypínač s medzerou
medzi kontaktmi najmenej 3 mm vo
všetkých póloch.
Skontrolujte, či sieťové napätie a frekvencia
zodpovedajú údajom uvedeným na typovom štítku
motora.
6.1 Ochrana motora
Motor musí byť pripojený cez ochranný motorový
istič, ktorý sa dá ručne resetovať. Upravte
nastavenie ističa na správnu hodnotu podľa
menovitého prúdu motora (I
6.2 Elektrické pripojenie
Elektrické sieťové pripojenie čerpadla je nutné
vykonať podľa schémy zapojenia umiesteného na
kryte svorkovnice.

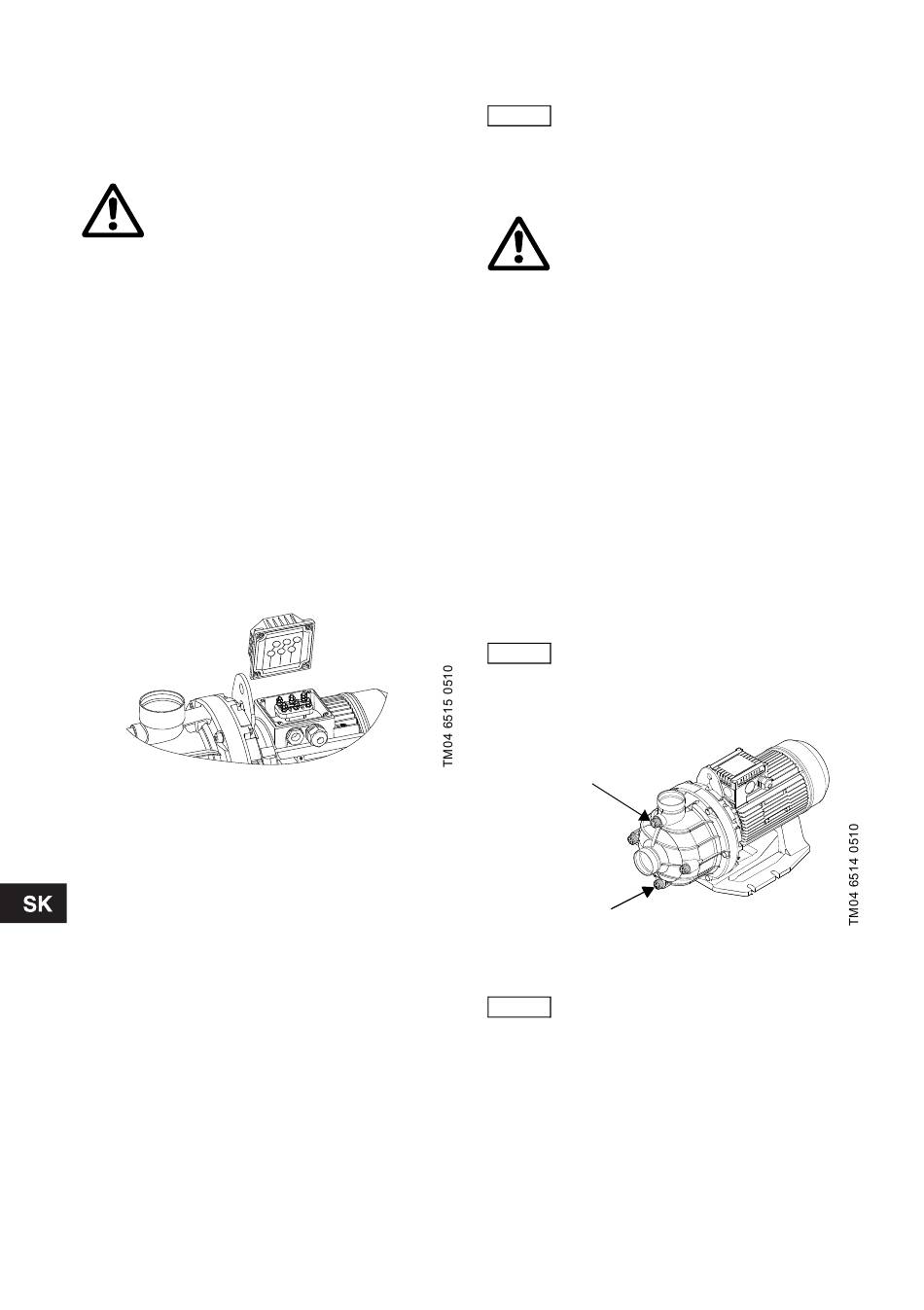

Obr. 3 Schéma zapojenia
6.3 Prevádzka s frekvenčným meničom
Všetky trojfázové motory môžu byť pripojené na
frekvenčný menič. Odporúčaný prevádzkový rozsah
štandardného motora pripojeného k čerpadlu AC je
medzi 30 a 50 Hz, to je medzi 60 a 100 %
menovitých otáčok.
Maximálna dĺžka kábla medzi motorom a
frekvenčným meničom je 5 metrov.
Frekvenčný menič môže podľa typu meniča
spôsobovať za prevádzku zvýšený akustický šum
motora. Okrem toho môže byť motor vplyvom
frekvenčného meniča vystavovaný škodlivým
napäťovým špičkám.
Zvýšenú prevádzkovú hlučnost' a škodlivé napät'ové
špičky možno eliminovat' použitím LC-filtra
umiestneného medzi frekvenčný menič a motor.
Bližšie informácie vám poskytne firma Grundfos.
160
). Pozri typový štítok.
1/1
7. Uvedenie do prevádzky
Čerpadlo nezapínajte, pokiaľ nebude
Pozor
naplnené čerpanou kvapalinou.
7.1 Naplnenie kvapalinou
Varovanie
Sústava môže byť pod tlakom
a prípadne unikajúca kvapalina môže
byť vrelá. Preto dbajte na to, aby táto
kvapalina nemohla spôsobiť ujmu na
zdraví osôb, ani škody na zariadení.
1. Zavrite uzatváraciu armatúru na výtlačnej strane
čerpadla.
2. Pred zapnutím čerpadla otvorte naplno
uzavieraciu armatúru v sacom potrubí.
3. Vyskrutkujte zátku plniaceho otvoru. Pozri obr. 4.
4. Teleso čerpadla a sacie potrubie plňte tak dlho,
až z plniaceho otvoru začne vytekať stály prúd
kvapaliny.
5. Nasaďte a pevne utiahnite zátku plniaceho
otvoru.
6. Počas prevádzky čerpadla pomaly otvárajte
uzatvárací ventil na výtlačnej strane čerpadla.
Pri rozbehu čerpadla tým zaistíte odvzdušnenie
a vytvorenie tlaku v čerpadle.
Uzatvárací ventil na výtlačnej strane
čerpadla je potrebné začať otvárať
ihneď po zapnutí čerpadla. V opačnom
prípade sa môže čerpaná kvapalina
Pozor
zahriať na príliš vysokú teplotu a
spôsobiť poškodenie konštrukčných
materiálov čerpadla.
Zátka plniaceho otvoru
Vypúšťacia zátka
Obr. 4 Zátky na telese čerpadla
Ak má čerpadlo problémy s vytvorením
tlaku, je potrebné opakovať kroky
Dôležité
1 až 6.
