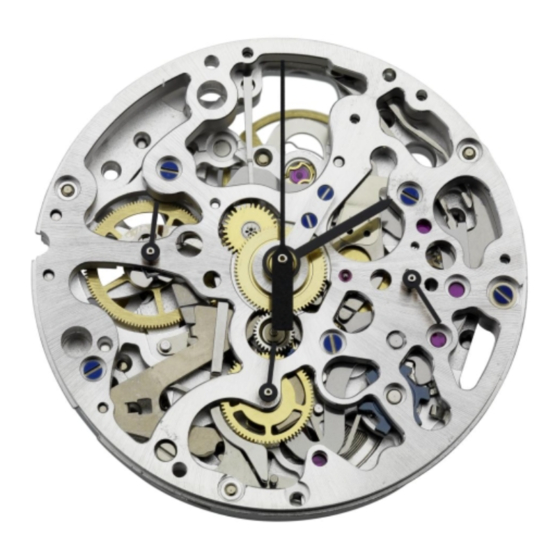

12 ½´´´ ETA 2894S2 "Skeleton"
12 ½´´´ Ø 28,00 mm
Hauteur sur mouvement
Réserve de marche
Nombre de rubis
Angle de levée du balancier
Fréquence
Les travaux de réparation et de révision ne doivent être effectués que par du personnel dûment formé.
Reparatur- und Revisionsarbeiten dürfen nur von ausgebildetem Fachpersonal ausgeführt werden.
The repair and reconditioning work must only be performed by properly trained personnel.
Höhe auf Werk
Gangreserve
Anzahl Rubine
Hebungswinkel der Unruh
Frequenz
ETA SA Manufacture Horlogère Suisse
SC Product Communication | Bahnhofstrasse 9 | 2540 Grenchen | Switzerland
Phone +41 (0)32 655 71 11 | Fax +41 (0)32 655 71 74 | contact@eta.ch | www.eta.ch
Movement height
Running time
Number of jewels
Angle lift of balance
Frequency
CT 2894S2 FDE 573476 01
08.05.2014
1
2
3
Skeleton
6,10 mm
42 h
37
51°
28'800 A/h
