Shimano BR-RS305 Manuel Du Revendeur page 18

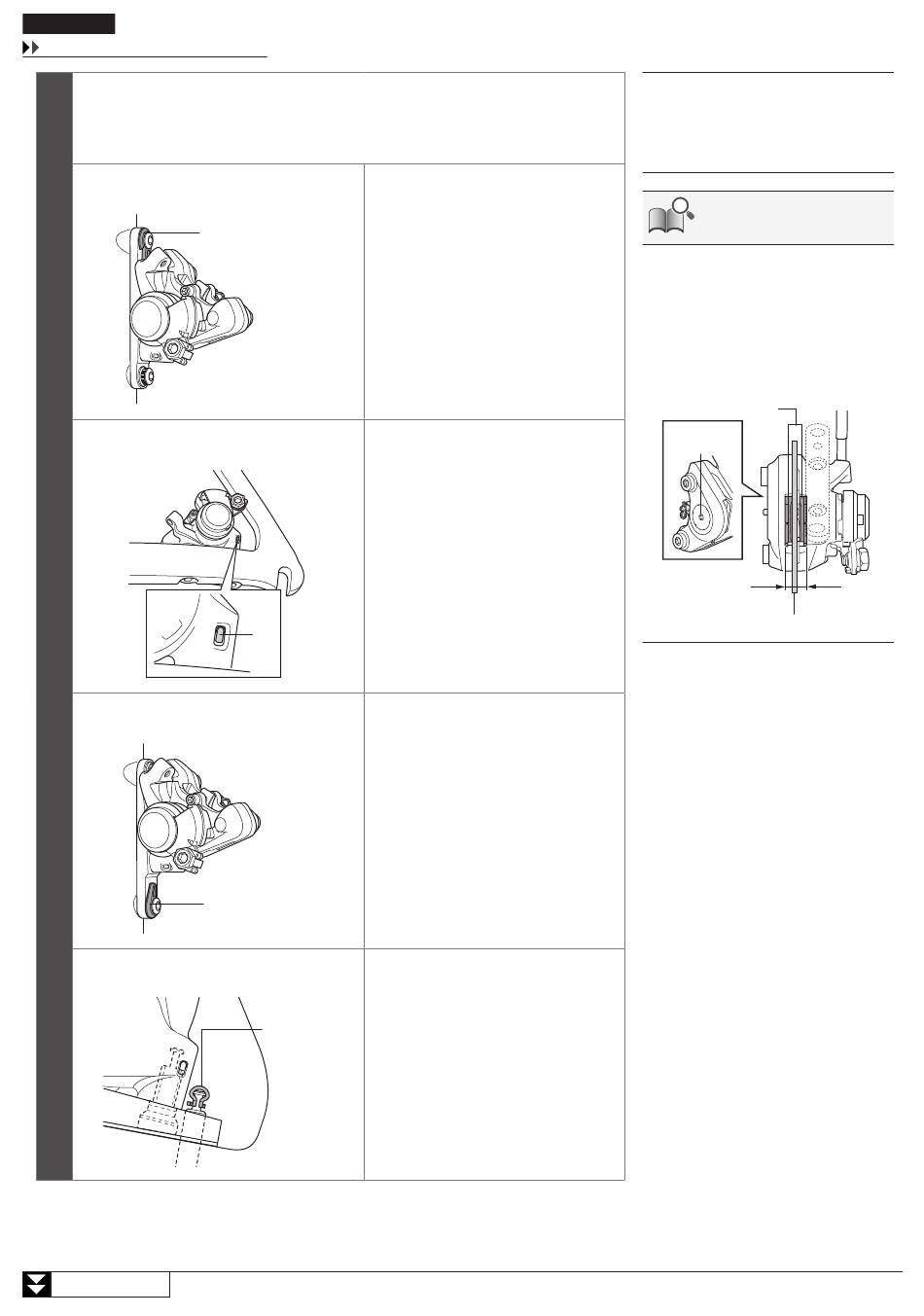

INSTALLATION
Serrage final sur le cadre et fixation du câble
Des anneaux élastiques, broches de blocage et dispositifs de retenue des anneaux élastiques
empêchent les boulons de se desserrer.
Optez pour la méthode qui convient le mieux à la fourche avant et au cadre.
Pour le disque de frein à disque de 140 mm de
roue avant
Pour le disque de frein à disque de 140 mm de
roue arrière
3
Pour le disque de frein à disque de 160 mm de
roue avant
Pour le disque de frein à disque de 160 mm de
roue arrière
Suite page suivante
(X)
(Y)
(X)
(Z)
Lors du serrage des boulons de fixation
A d'étrier de frein, veillez à attacher les
anneaux élastiques.
* Les positions d'installation des
anneaux élastiques sont différentes
selon que le diamètre du disque est de
140 mm ou 160 mm. (L'illustration
montre un disque de 140 mm)
Lors de l'utilisation des boulons de
fixation C d'étrier de frein, veillez à
attacher les broches de blocage de
boulons.
Vérifiez à enfoncer complètement les
broches de blocage.
Lors du serrage des boulons de fixation
A d'étrier de frein, veillez à attacher les
anneaux élastiques.
* Les positions d'installation des
anneaux élastiques sont différentes
selon que le diamètre du disque est de
140 mm ou 160 mm. (L'illustration
montre un disque de 160 mm)
* Lors du serrage des boulons de
fixation C d'étrier de frein, veillez à
attacher les dispositifs de retenue des
anneaux élastiques.
18 18
(X)
Anneau élastique
(Y)
Broche de blocage de boulon
(Z)
Dispositif de retenue des anneaux
élastiques
INFORMATIONS TECHNIQUES
Les opérations des étapes 2 et 3 permettent
de s'assurer que l'étrier est installé
parallèlement au disque de frein à disque.
Vérifiez que le disque de frein à disque est
positionné au centre de la fente du disque de
l'étrier.
À ce stade, il y a du jeu entre le disque de
frein à disque et les patins de frein du côté
externe mais il n'y en a pas du côté interne.
Patin de frein
Vis de réglage
des patins
Fente du disque
Côté interne Côté externe
Disque de frein à disque
