ROUTE
Tiagra / SL-R460

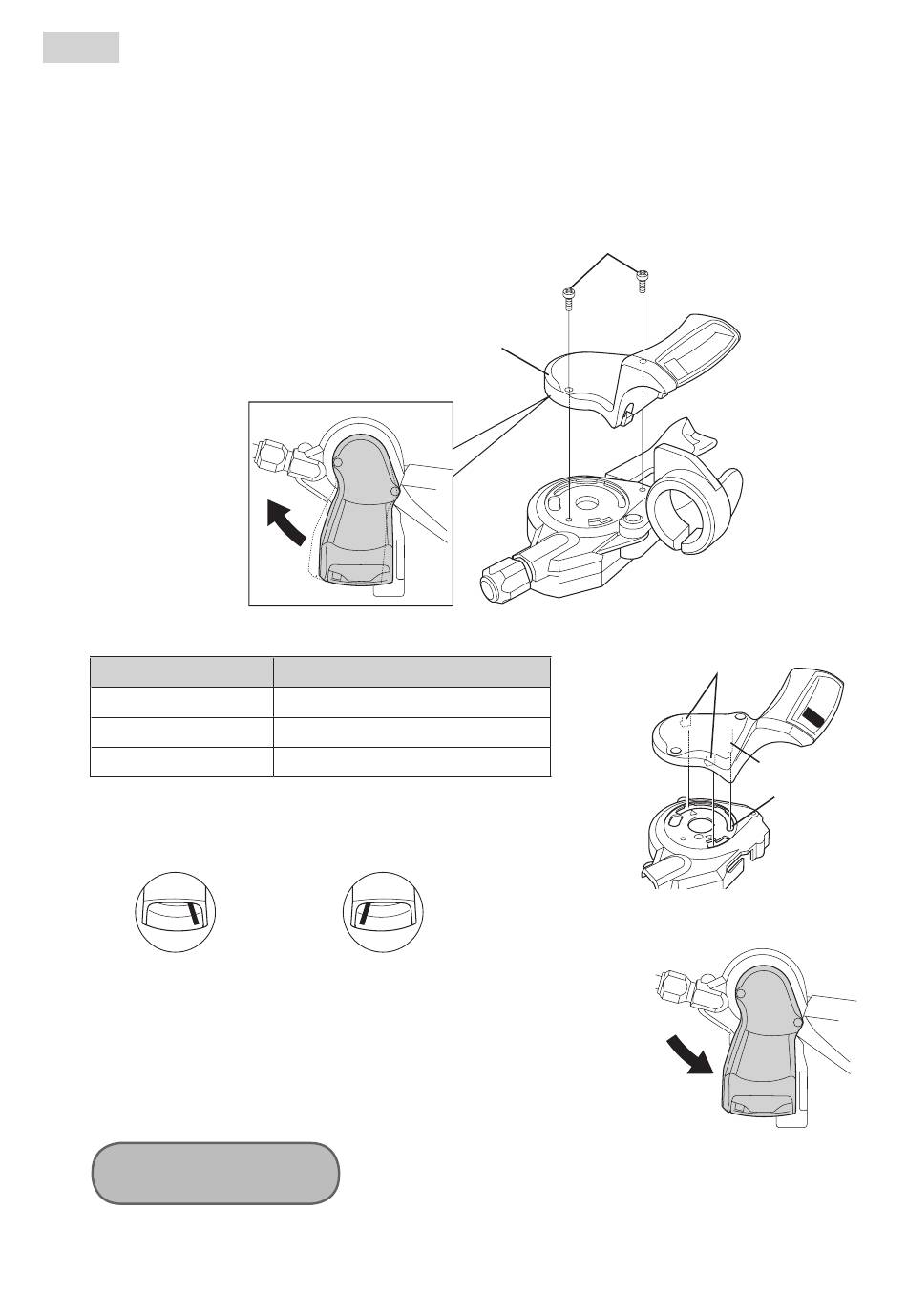

* Le schéma montre la manette droite.
< Démontage>
1.
Enlevez les deux vis de fixation de l'indicateur
2.
Tournez l'unité d'indicateur dans le sens des aiguilles d'une montre comme indiqué sur le schéma, puis soulevez-la pour
l'enlever. (Pour l'avant : tournez dans le sens inverse des aiguilles d'une montre.)
< Montage >
1.
Réglez le levier (B) sur le pignon / la cassette le/la plus petit(e).
Caractéristiques
2 vitesses
3 vitesses
10 vitesses
2.
Vérifiez la position sur l'indicateur.
Avant : extrémité droite
3.
Insérez la broche de la partie inférieure de l'indicateur dans l'unité de l'orifice
d'enroulage, puis insérez l'unité d'indicateur de sorte que les deux saillies soient
alignées avec les repères Δ situés sur l'unité de la manette de changement de vitesse.
4.
Tournez l'unité d'indicateur dans le sens inverse des aiguilles d'une montre comme
indiqué sur le schéma pour l'installer. (Pour l'avant : Tournez dans le sens des
aiguilles d'une montre.)
5.
Fixez l'unité d'indicateur en serrant les deux vis de fixation de l'indicateur.
Couple de serrage :
0,14 Nm
6.
Vérifiez l'opération. Si l'unité d'indicateur ne fonctionne pas correctement,
remontez-la en en faisant tout particulièrement attention aux étapes 1, 2 et 3
Unité d'indicateur
Nombre de fonctionnement du levier (B)
Au moins 1 fois
Au moins 2 fois
Au moins 9 fois
Arrière : extrémité gauche
22
Vis de fixation d'indicateur
Saillies
Broche
Orifice d'enroulage
