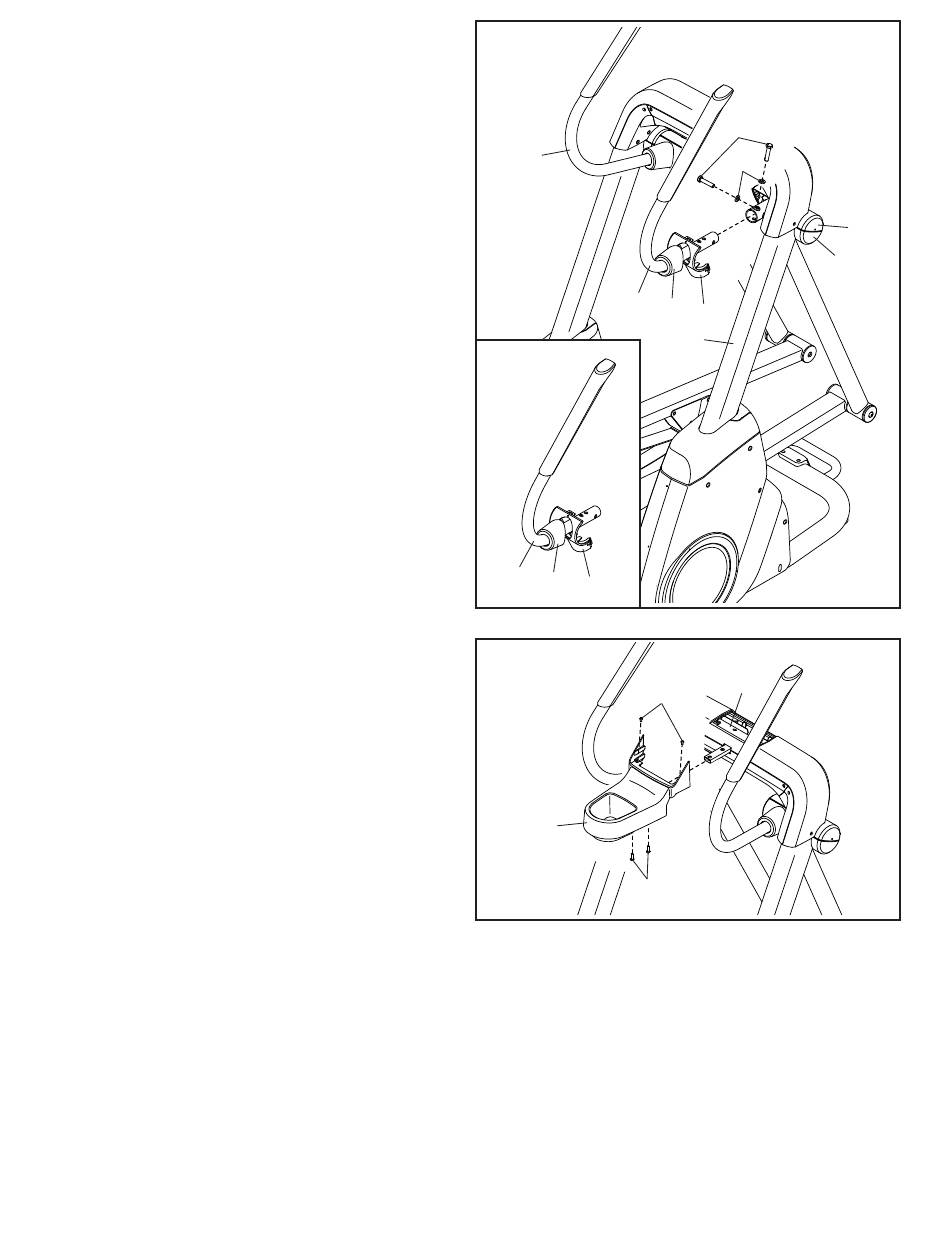

8. Référez-vous au schéma encadré. Identifiez
un Boîtier du Guidon (40) et le Boîtier Arrière
de la Jambe Droite (44), puis glissez-les sur le
Guidon (16) comme sur le schéma.
Conseil : faites attention de ne pas pincer les
fils. Insérez le Guidon (16) dans le côté droit du
Montant (4), puis attachez-le à l'aide de deux
Boulons M10 x 45mm (119) et deux Rondelles
M10 x 18mm (138).
Conseil : faites attention de ne pas pincer
les fils. Enfoncez le Boîtier Arrière de la Jambe
Droite (44) sur les Boîtiers du Pivot A et B (37,
38). Ensuite, enfoncez le Boîtier du Guidon (40)
en place.
Répétez cette étape de l'autre côté du vélo
elliptique.
9. Attachez le Plateau à Accessoires (111) sur le
Montant (4) par le bas à l'aide de deux Vis M4 x
16mm (143).
Ensuite, attachez le Plateau à Accessoires (111)
sur le Montant (4) par le haut à l'aide de deux
Vis M4 x 10mm (148).
8
16
16
16
40
44
9
111
143
10
Faites atten-
tion de ne pas
pincer les fils
119
138
40
44
4
4
148
37
38
