Manœuvre De La Position De Fermée À La Position De Terre (Mise Hors Service) Avec L'ats Unité Sdd; Manœuvre De La Position De Fermée À La Position De Terre (Mise Hors Service) À Commande Manuelle; Débander Les Ressorts Pour La Maintenance Extraordinaire; Débander Les Ressorts Pour La Procédure Hors Service - ABB UniSec Manuel De Fonctionnement Et De Maintenance

c) Bander les ressorts au moyen du bouton-poussoir A (charge
électrique) ou au moyen du levier dans la fenêtre G (bandage
manuel).
d) La fenêtre L montre l'état des ressorts bandés.
e) Fermer le sectionneur avec le bouton-poussoir C.
8.1 Manœuvre de la position de fermée à la position de
terre (mise hors service) avec l'ATS unité SDD
a) Posizionare S01 in 0.

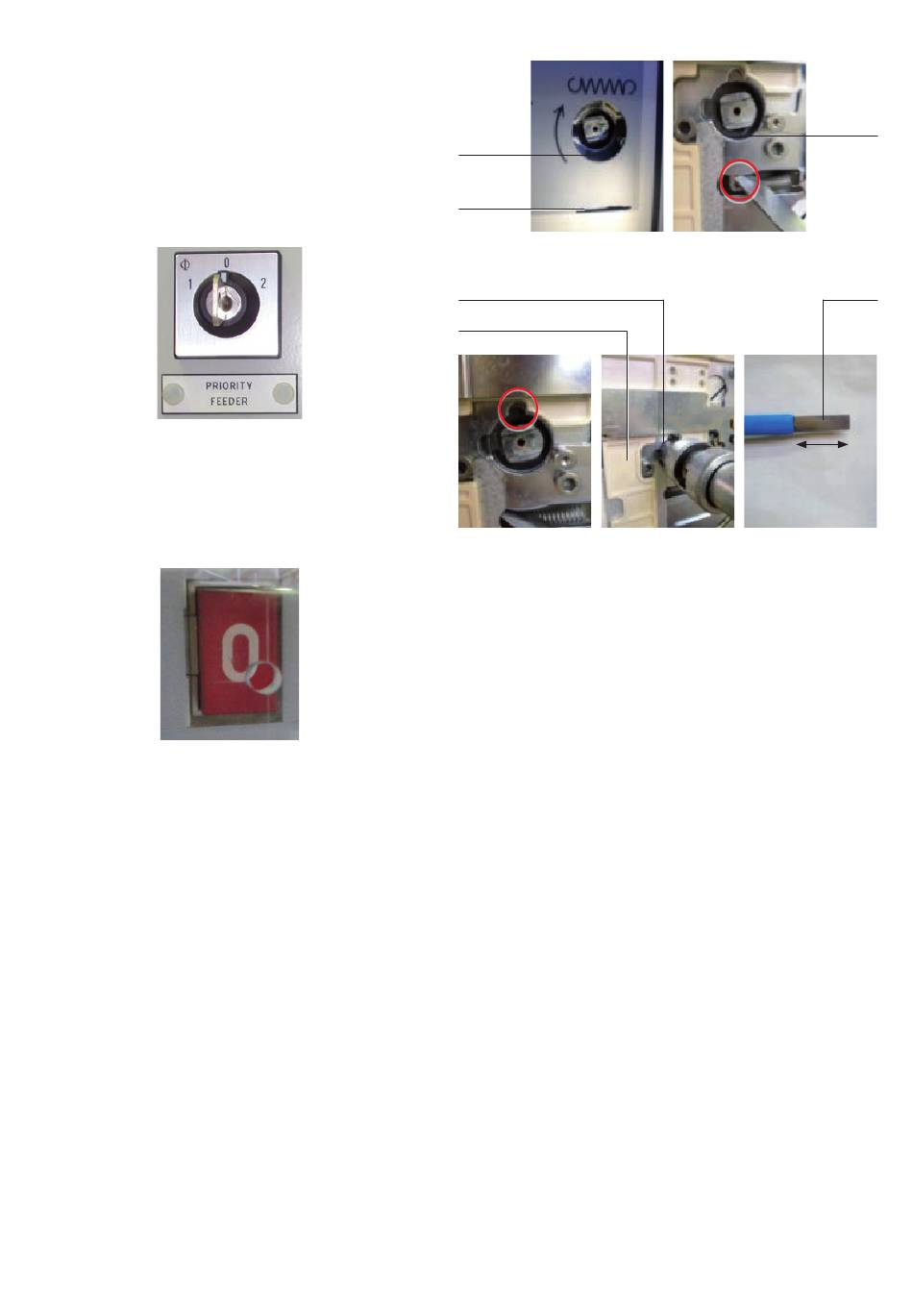

Figure 37. Sélecteur S01
b) Ouvrir le sectionneur fermé en intervenant sur le bouton-
poussoir B avec un outil pointu.
Figure 38. Bouton-poussoir B
c) Enlever la clé dans le sélecteur S01 et la remettre en D pour
débloquer le sélecteur F.
d) Placer le sélecteur F dans la position centrale inférieure le
libérant la fenêtre E.
e) Débander les ressorts du deuxième sectionneur (voir procé-
dure 9.2).
f) Mettre à la terre les deux sectionneurs.
8.2 Manœuvre de la position de fermée à la position de
terre (mise hors service) à commande manuelle
a) Ouvrir le sectionneur en intervenant sur le bouton-poussoir B.
b) Débander les ressorts du deuxième sectionneur (voir procé-
dure 9.2).
c) Mettre à la terre les deux sectionneurs.
20
9. Manœuvre pour débander les ressorts des sectionneurs
G
I
Figure 39.
G
N
Figure 41.
9.1 Débander les ressorts pour la maintenance extraordi-
naire
Appuyer sur le bouton-poussoir B. Si le débandage des res-
sorts n'a pas lieu effectuer les instructions suivantes:
a) Introduire l'outil K ou similaire (fig. 43) dans la fenêtre I (fig.
39), faire levier sur l'axe (fig. 40) pour débloquer l'ouverture
d'introduction du levier de manœuvre (fig. 41).
b) Introduire le levier dans la fenêtre G (fig. 42) en soulevant
avec elle la protection de plastique N.
c) Tourner légèrement le levier dans le sens des aiguilles d'une
montre pour débloquer le moteur.
d) Retirer le levier.
e) Débander les ressorts en intervenant sur le bouton-poussoir
B avec in outil pointu.
9.2 Débander les ressorts pour la procédure hors service
Appuyer sur le bouton-poussoir B. Si le débandage des res-
sorts n'a pas lieu effectuer les instructions suivantes:
a) Sélectionner l'unité à décharger en mettant en position le
sélecteur F.
a) Introduire l'outil K ou similaire (fig. 43) dans la fenêtre I (fig.
39), faire levier sur l'axe (fig. 40) pour débloquer l'ouverture
d'introduction du levier de manœuvre (fig. 41).
b) Introduire le levier dans la fenêtre G (fig. 42) en soulevant
avec elle la protection de plastique N.
d) Tourner légèrement le levier dans le sens des aiguilles d'une
montre pour débloquer le moteur.
e) Retirer le levier.
f) Débander les ressorts en intervenant sur le bouton-poussoir
B.
Figure 40.
10 cm
Figure 42. Figure 43.
G
K
