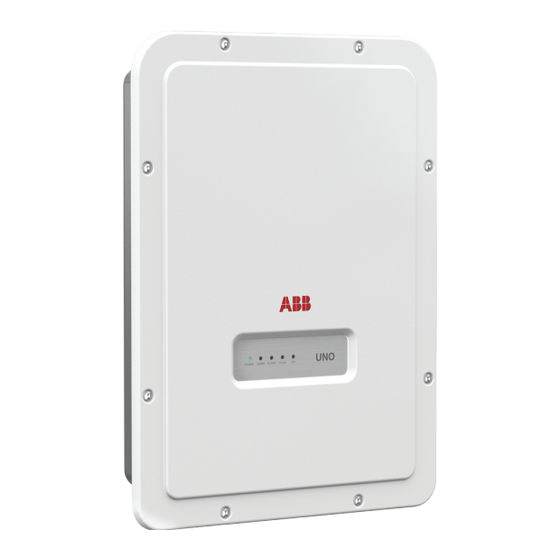

Onduleur solaire ABB
Guide d'installation rapide
UNO-DM-1.2/2.0/3.0/3.3/4.0/4.6/5.0-TL-PLUS-Q
(de 1,2 à 5 kW)
FR
COLLER ICI
L'ÉTIQUETTE
D'IDENTIFICATION
SANS FIL
En plus des informations fournies ci-après, les informations de sécurité et les instructions
d'installation présentées dans le manuel d'installation doivent impérativement être lues et
respectées. La documentation technique ainsi que les logiciels de l'interface et de gestion
correspondant à ce produit sont disponibles sur le site Web.
L'équipement doit être utilisé conformément aux instructions contenues dans le guide
d'installation rapide.
À défaut, la protection garantie par l'onduleur peut être compromise.
3.
Transport et changement d'emplacement
Le transport de l'équipement, en particulier par voie terrestre, doit être effectué avec toutes les précautions
requises en termes de moyens et de méthodes pour protéger les pièces des chocs violents, de l'humidité, des
vibrations ou de tout autre dommage potentiel.
Levage
Les moyens employés pour le levage doivent être adaptés au poids de l'équipement.
Poids des composants de l'équipement
Modèle Poids
Tous les modèles 15 kg
Déballage et inspection
Les matériaux d'emballage doivent être retirés et mis au rebut conformément aux réglementations en vigueur
dans le pays où l'équipement est installé.
Lorsque vous déballez l'équipement, vérifiez qu'il est en bon état et que tous les composants sont présents.
Si vous remarquez qu'il est endommagé ou défectueux, mettez-le hors service, puis contactez sans attendre le
transporteur ainsi que l'équipe Service d'ABB.
Gardez l'emballage afin de pouvoir renvoyer l'équipement si nécessaire. L'utilisation d'un emballage inadéquat
annule la garantie.
Conservez le guide d'installation rapide, tous les accessoires fournis
et le cache du connecteur AC dans un endroit sûr.
4.
Emplacement et position d'installation
- Consultez les caractéristiques techniques pour connaître les conditions
environnementales à respecter.
- N'installez pas l'onduleur à un endroit où il est directement exposé à la lumière du
soleil. Si nécessaire, utilisez une protection qui réduit l'exposition, en particulier
quand la température ambiante dépasse les 40 °C.
- N'installez pas l'onduleur dans un espace réduit non ventilé où l'air ne circule pas
suffisamment.
- Veillez à ce que rien ne bloque la circulation d'air autour de l'onduleur afin d'éviter
toute surchauffe.
- N'installez pas l'équipement à proximité de substances inflammables (distance
minimale : 3 m).
- N'installez pas l'onduleur sur des murs en bois ou autres matériaux inflammables.
- N'installez pas l'onduleur dans des locaux résidentiels ou dans une pièce destinée
à accueillir des personnes ou des animaux sur de longues durées en raison du bruit
qu'il produit pendant son fonctionnement. La qualité de l'alimentation électrique
5° MAX 5° MAX
et l'emplacement d'installation de l'onduleur (type de surface autour de l'onduleur
ou propriétés générales de la pièce, par exemple) ont une grande incidence sur le
niveau de ces émissions sonores.
- Installez l'onduleur sur un mur ou une structure solide capable de supporter son poids.
- Installez l'onduleur en position verticale sans dépasser l'inclinaison indiquée sur
l'illustration ci-contre.
- Respectez les distances minimales indiquées. Prévoyez suffisamment d'espace autour
de l'onduleur pour pouvoir l'installer et le retirer aisément de sa surface de montage.
10 cm
- Si possible, positionnez l'onduleur à la hauteur des yeux pour voir facilement les
NO NO
voyants.
- Choisissez la hauteur d'installation en tenant compte du poids de l'onduleur.
- Si vous installez plusieurs onduleurs, placez-les côte à côte en respectant les
distances minimales (mesurées à partir du bord extérieur de l'onduleur). Si vous ne disposez pas de suffisamment d'espace, déportez les onduleurs les uns
par rapport aux autres, comme illustré ci-contre, de manière à laisser le dégagement nécessaire pour la dissipation thermique de chaque appareil.
- Toutes les installations à des altitudes supérieures à 2 000 mètres doivent être étudiées au cas par cas avec l'équipe Service d'ABB en vue de déterminer le
déclassement à appliquer au niveau des paramètres d'entrée.
L'installation finale de l'onduleur ne doit pas compromettre l'accès aux éventuels dispositifs de sectionnement situés à l'extérieur.
Consultez les conditions de garantie pour connaître les exclusions liées aux mauvaises installations.
5.
Composants fournis avec l'onduleur
Support de montage mural
Connecteur étanche pour le
raccordement du câble AC
Antenne sans fil
Câble avec cosses Faston isolées
pour la configuration des canaux
d'entrée en parallèle
5° MAX 5° MAX
NO NO
15
OK
cm
OK OK OK
10 cm
20
cm
Quantité Composants fournis avec l'onduleur
(Pièce de rechange) Vis T20 pour le
capot avant
1
Vis M5 de 10 mm pour la mise à la
terre externe
Rondelles de contact M5 pour la
1
mise à la terre externe
Vis de fixation T20 pour le support
mural (à utiliser lorsque les ressorts
1
de verrouillage
sont pas présents)
XXXXXX ABB solar inverters
XXXXXX XXXXXX XXXXXX XXXXXX
XXXXXX X X
1 + 1
Documentation technique
In addition
The technical to what is explained documentation in this
and interface the guide, and management the safety installation and
for the software information provided product in the are available installation
at the manual website. mus t be read and followed.
1.
Les étiquettes apposées sur l'onduleur comportent les marquages, les principales données techniques et l'identification de l'équipement ainsi que du fabricant.
PN: PPPPPPPPPPP
SO: SXXXXXXXX
QXX
Power-One Italy S.p.A.
Via San Giorgio 642, Terranuova Bracciolini (AR),52028, Italia
Les étiquettes apposées sur l'équipement NE DOIVENT PAS être retirées, abîmées, salies, masquées, etc.
Dans le manuel et/ou, dans certains cas, sur l'équipement, les dangers et les mises en garde sont signalés par des pictogrammes, des étiquettes, des symboles ou des icônes.
Consultation obligatoire du
manuel
Niveau de protection de
IP65
l'équipement
Pôles positif et négatif de
l'entrée DC
2.
Les modèles d'onduleurs référencés dans ce guide d'installation se déclinent selon 6 puissances électriques : 1,2 kW, 2 kW, 3,0 kW, 3,3 kW, 4 kW, 4,6 kW et 5 kW.
Pour chaque modèle, les variantes suivantes sont disponibles (combinaison possible des suffixes):
- Standard modèles (exemple : UNO-DM-3.3-TL-PLUS-B-Q). Modèles équipés d'une communication sans fil (-B suffix).
- Modèles avec le suffixe « S » (exemple : UNO-DM-3.3-TL-PLUS-SB-Q). Modèles équipés d'un inter-sectionneur DC.
- Modèles avec le suffixe « X » (exemple : UNO-DM-3.3-TL-PLUS-SB-X-Q). Modèles équipés d'une carte UNO-DM-COM KIT.
- Modèles avec le suffixe « U » UNO-DM-5.0-TL-PLUS-SB-QU. Canaux d'entrée asymétriques (uniquement pour le modèle UNO-DM-5.0-TL-PLUS).
Principaux composants
01
Support
03
Dissipateur de chaleur
04
Vanne anticondensation
05
Capot avant
06
Panneau de voyants
09
Connecteur d'entrée DC
10
Connecteur de sortie AC
11
Connecteur de l'antenne sans fil
12
Bornier d'entrée DC
13
Vis de verrouillage
Inter-sectionneur DC
16
(modèles -S uniquement
Carte UNO-DM-COM KIT ou
18
kit UNO-DM-PLUS Ethernet COM
(en option)
Connexion pour mise à la terre
19
externe
20
Presse-étoupe de maintenance
6.
N'ouvrez pas l'onduleur par temps de pluie/neige ou quand
l'humidité est élevée (> 95 %). Pendant l'installation, évitez
d'orienter le capot avant de l'onduleur
Installez l'onduleur en suivant la procédure ci-dessous :
• Placez le support
marquer les trous à percer.
• Le nombre de fixations utilisées et leur répartition relèvent de votre
responsabilité en tant que personne chargée de l'installation. Choisissez
les fixations nécessaires en tenant compte du type de mur, de structure
ou de support et en prévoyant pour une charge plus de quatre fois
supérieure à celle de l'onduleur (autrement dit, pour 4 x 15 = 60 kg
au total). Selon le type de fixation choisi, percez les trous requis pour
l'installation du support (Illustration
• Fixez le support au mur ou à la structure.
• Soulevez délicatement l'onduleur et accrochez-le sur le support en
insérant les deux taquets dans les encoches de l'onduleur (Illustration
• Fixez l'onduleur sur le support au moyen des deux vis (une de chaque
côté) de fixation (figure
• Installez l'antenne sans fil en la vissant dans le connecteur prévu à cet
effet au bas de l'onduleur
7.
AVERTISSEMENT RISQUE D'ÉLECTROCUTION Des tensions dangereuses peuvent être
présentes à l'intérieur de l'onduleur. Débranchez-le du réseau et du générateur photovoltaïque,
puis attendez au moins cinq minutes avant d'accéder à ses parties internes.
15
• Les principaux branchements s'effectuent sur la partie inférieure (extérieure) de l'onduleur. Pour installer les accessoires
cm
et réaliser les branchements nécessaires, commencez par retirer les huit vis à l'aide d'une clé TORX T20. Procédez avec
précaution, car aucune vis de rechange n'est fournie. Une fois les vis ôtées, retirez le capot avant
OK OK OK
10 cm 10 cm
• Quand vous avez terminé les branchements, fermez le capot en serrant les huit vis avant dans l'ordre indiqué. Appliquez
un couple de serrage de 2,5 Nm.
20
8.
cm
Veillez à respecter la polarité des fils d'entrée et assurez-vous qu'aucune fuite à la terre n'est présente au niveau du générateur
photovoltaïque. Lorsque les panneaux photovoltaïques sont exposés aux rayons du soleil, ils fournissent une tension continue (DC) à
l'onduleur. Débranchez toujours l'onduleur du réseau et du générateur photovoltaïque avant d'accéder à ses parties internes.
NO NO
OK
Attention ! Les onduleurs référencés dans le présent document SONT FOURNIS SANS TRANSFORMATEUR D'ISOLEMENT (sans transformateur).
Avec les onduleurs de ce type, il est nécessaire d'utiliser des panneaux photovoltaïques isolés (classe A selon la norme CEI 61730) et de faire en
sorte que le générateur photovoltaïque ne soit pas en contact avec la terre : aucune borne du générateur ne doit être reliée à la terre.
Si plusieurs chaînes sont branchées en parallèle sur le même MPPT, elles doivent être de même
OK OK type et comprendre le même nombre de panneaux en série. ABB recommande également de
OK OK
leur donner une orientation et une inclinaison identiques.
Seulement pour le modèle 5kW. Si les chaînes d'entrée sont connectées dans des canaux avec
mode indépendant, n'oubliez pas que le canal 1 (IN1) prend en charge 19A alors que le canal
2 (IN2) prend en charge 11,5A.
• Assurez-vous de ne pas dépasser la valeur maximale du courant d'entrée quand vous utilisez des connecteurs
à raccordement rapide. Consultez le document « Onduleurs de chaînes - Annexe manuel du produit »,
disponible sur le site Web www.abb.com/solarinverters, pour trouver le fabricant et le modèle du connecteur
à raccordement rapide utilisé sur l'onduleur. Selon le modèle de connecteur installé sur l'onduleur, il peut être
nécessaire d'utiliser le même type et modèle pour les connecteurs complémentaires (après vérification du
site Web du fabricant ou via ABB pour l'équivalent conforme).
L'utilisation d'équivalents non conformes pour les modèles de connecteurs à raccordement
rapide présents sur l'onduleur peut endommager gravement l'unité et entraîner l'annulation
immédiate de la garantie.
Quantité
• Effectuez les branchements sur l'entrée DC en vous assurant de bien serrer les connecteurs.
1
• Les versions de l'onduleur équipées de deux canaux d'entrée indépendants (deux MPPT) peuvent être configurées en mode parallèle (MPPT unique).
1
Configuration du mode d'entrée sur Independent (configuration par défaut)
Cette configuration est définie en usine et implique l'utilisation de deux canaux d'entrée (MPPT)
en mode indépendant (soit 2 MPPT distincts). Autrement dit, les cavaliers (fournis) entre les pôles
2 positifs et négatifs des deux canaux d'entrée DC
indépendant doit être réglé pendant la phase de mise en service, dans la section dédiée du serveur
web interne « SETTINGS > SETUP DC SIDE > INPUT MODE ».
2
02 sur le support ne
Configuration du mode d'entrée sur Parallel
Cette configuration implique l'utilisation de deux canaux d'entrée (MPPT) connectés en parallèle
(soit 1 seul MPPT global). Autrement dit, les cavaliers (fournis) entre les pôles positifs et
négatifs des deux canaux d'entrée DC
1
être réglé pendant la phase de mise en service, dans la section dédiée du serveur web interne
« SETTINGS > SETUP DC SIDE > INPUT MODE ».
Étiquette réglementaire
Pour le mot de passe du
service, vous avez besoin
du numéro de série. Il se
présente sous le format suivant:
YYWWSSSSSS (YY = année,
WO:XXXXXXXXXXXX
WW = semaine de fabrication)
SN:YYWWSSSSSS
Avertissement général :
informations de sécurité
importantes
Plage de températures
Port obligatoire de vêtements de
protection et/ou d'un équipement
de protection individuelle
05
06
12
A
05
vers le sol.
01
à la verticale contre le mur et servez-vous en pour
).
A
).
B
).
B1
11 (Illustration ). C
C
NO NO
OK OK
OK OK OK OK
ne doivent pas être installés et que le mode
12
doivent être installés et que le mode parallèle doit
12
SN WLAN: SSSSSSSSSS
Étiquette d'identification sans fil
PN WLAN: PPP.PPPPP.PP
MAC: XX:XX:XX:XX:XX:XX
L'étiquette comprend deux parties
séparées par des pointillés.
Remove and apply
Prenez la partie inférieure et collez-
on the Quick
installation guide la sur la couverture de ce guide
SN Inverter: SSSSSSSSSS
d'installation rapide.
MAC: XX:XX:XX:XX:XX:XX
PK: KKKK-KKKK-KKKK-KKKK
Tension dangereuse Surfaces chaudes
Sans transformateur Courant continu et
d'isolement alternatif, respectivement
Temps nécessaire pour
Point de raccordement pour
décharger l'énergie
la mise à la terre
10 accumulée
03
01
13
18
09 04 16 10 11 19 20
B1
8
6
1
.
05
3
5
7
-IN1 -IN1 +IN1 +IN1 -IN2 -IN2 +IN2 +IN2
DC INPUTS
13
01
13
03
B
4
2
12
