Mesures de sécurité
Généralités
▶ Lisez attentivement ce guide et conservez-le pour pouvoir vous y réfé-
rer ultérieurement.
Installation et mise en service
▶ L'installation et la mise en service du produit doivent impérativement
être effectuées par un installateur qualifié.
Dégâts dus à une erreur d'utilisation !
Les erreurs d'utilisation peuvent entraîner des dommages personnels
et/ou matériels.
▶ S'assurer que les enfants ne jouent pas avec l'appareil et ne l'utilisent
pas sans surveillance.
▶ S'assurer que les utilisateurs savent manier l'appareil de manière
conforme.
Entretien et réparations
▶ Seul le personnel qualifié est autorisé à effectuer des réparations. Les
réparations mal faites peuvent nuire gravement à la sécurité de l'utili-
sateur et réduire les économies d'énergie.
▶ N'utilisez que des pièces de rechange d'origine.
▶ Il est recommandé de faire réviser l'appareil une fois par an par un
agent de maintenance agréé.
2
Utilisation
2.1
Généralités
Les pompes à chaleur EHP 8-16 AWS sont des appareils qui extraient de
l'énergie de l'air extérieur pour alimenter un chauffage hydraulique. Elles

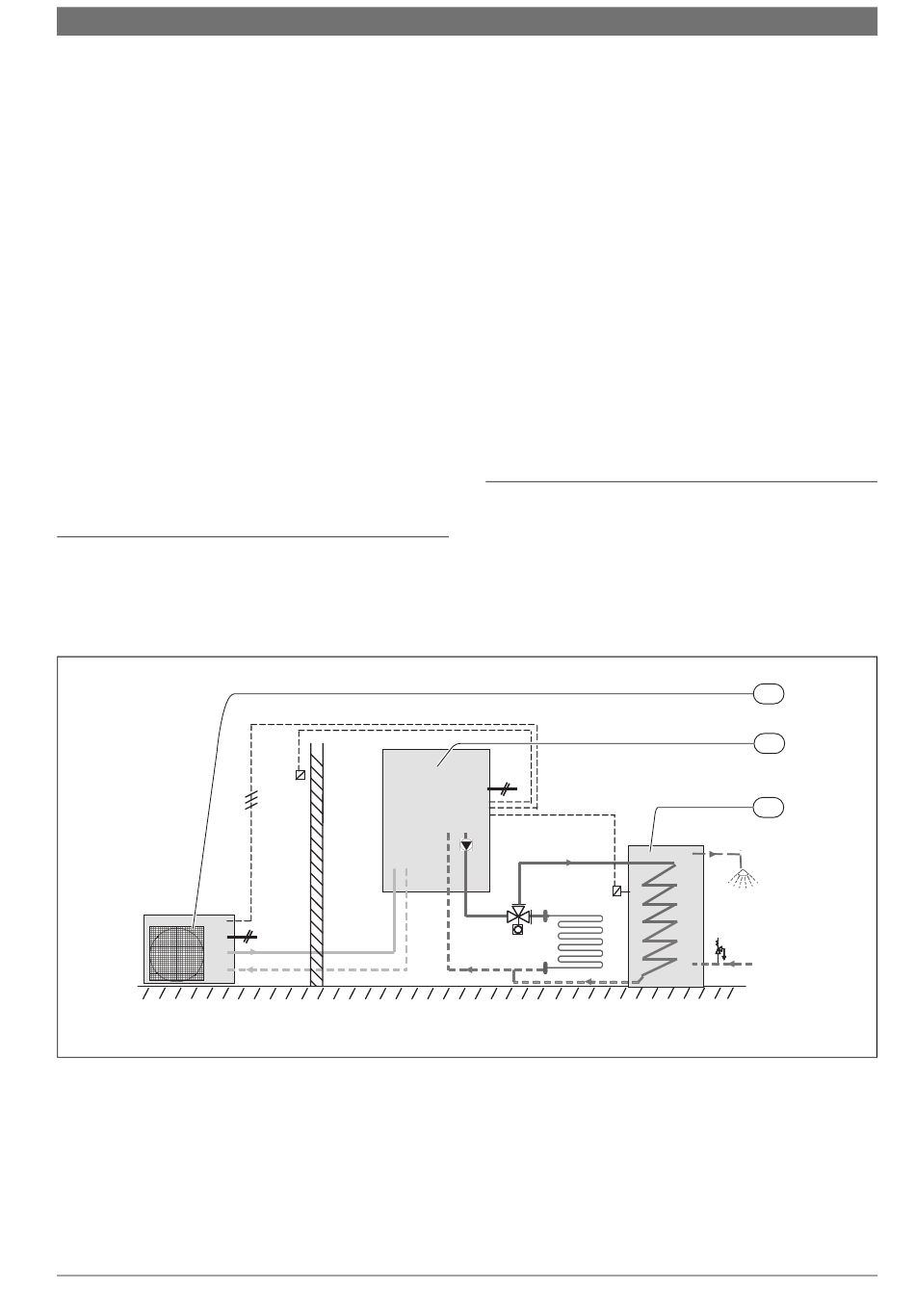

Fig. 1 Pompe à chaleur, module E-S avec ballon ECS et plancher chauffant
[1]
Pompe à chaleur
[2]
Module E-S
[3]
Eau chaude sanitaire
[T2] Sonde de température extérieure
[T3] Sonde de température ballon ECS
[G2] Circulateur circuit de chauffage
[THC] Thermostat de sécurité
[HF] Plancher chauffant
[DV] Vanne de basculement
[SV] Soupape de sécurité
Compress 3000
T2
θ θ
230 V.
permettent également de rafraîchir la maison afin de créer un climat
intérieur agréable.
La pompe à chaleur est reliée à un module HMAWS B-S ou E-S et éven-
tuellement à une chaudière électrique, fioul ou gaz, pour former une ins-
tallation de chauffage complète. Il est également possible de choisir un
module E-S comprenant un appoint électrique, de façon à ce que l'instal-
lation soit totalement autonome. Le module B-S ou la chaudière élec-
trique, fioulfioul ou gaz fait fonction d'appoint si la pompe à chaleur ne
suffit pas, par exemple si la température extérieure devient trop basse.
L'installation de chauffage est gérée par une unité de commande située
dans le module B-S ou E-S. L'unité de commande gère et surveille le sys-
tème à l'aide de différents paramètres: chauffage, eau chaude sanitaire
et autres paramètres d'exploitation. Les paramétrages sont effectués
par l'installateur et l'utilisateur sur un panneau de commande.
Lorsque la pompe à chaleur est installée et mise en service, il existe un
certain nombre de points qui doivent être contrôlés à intervalles régu-
liers. Il peut s'agir par exemple d'une alarme qui s'est déclenchée ou
d'opérations d'entretien simples qui doivent être effectuées. C'est en
premier lieu à l'utilisateur lui-même de prendre les mesures qui
s'imposent et ce guide en décrit chacune des étapes. Si le problème per-
siste, il convient de prendre contact avec le revendeur.
3
Composants
L'installation de chauffage comprend deux composants: la pompe à cha-
leur, qui s'installe à l'extérieur, et le module B-S ou E-S, qui s'installe à
l'intérieur. L'unité de commande est située dans le module B-S ou E-S.
L'installation peut être combinée avec la chaudière électrique, fioul ou
gaz en place.
230 V.
G2
T3
θ
DV
HF
M M M
