9.6.8
Remplacer le châssis
4
3
2

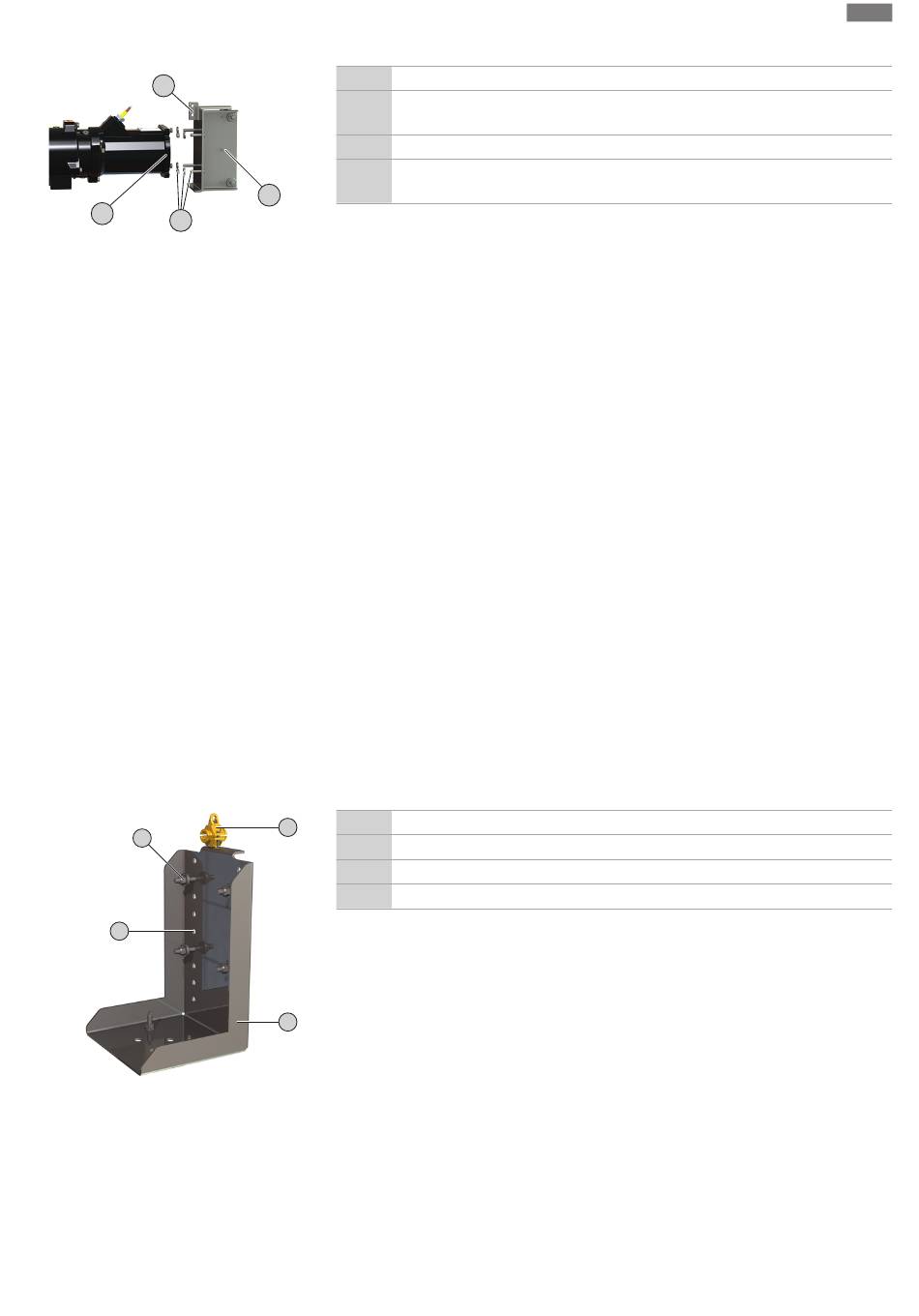

Fig. 22: Changer le châssis
9.6.9
Remplacer la console pour mon-
tage au sol
4
3
Fig. 23: Console pour montage au sol
Notice de montage et de mise en service • Wilo-Flumen OPTI-TR 50-3 ... 120-1, Wilo-Flumen EXCEL-TRE 50-3 ... 90-2 • Ed.01/2022-07
1
Châssis
2
4x matériel de fixation du châssis : Vis à tête hexagonale, rondelle, écrou hexago-
nal
3
Bride de moteur
4
Fixation de l'étrier de retenue : Vis à tête hexagonale, 2x rondelles, écrou hexago-
nal
1
✓
Agitateur posé et fixé sur un support stable.
✓
Le moteur est soutenu de telle sorte que le châssis puisse être échangé sans problème.
✓
L'outillage est préparé.
1.
Desserrer la fixation de l'étrier de retenue et retirer la vis à tête hexagonale.
2.
Desserrer et retirer les écrous hexagonaux de la fixation du châssis.
3.
Retirer les rondelles des vis à tête hexagonale.
4.
Retirer le châssis de la bride de moteur.
5.
Nettoyer la bride du moteur, p. ex. dépôts, matériel d'étanchéité usagé.
6.
Retirer les vis à tête hexagonale du châssis et les placer sur le nouveau châssis.
7.
Imprégner la vis à tête hexagonale de résine de freinage.
8.
Insérer le nouveau châssis sur la bride de moteur.
9.
Brancher la rondelle sur les vis à tête hexagonale.
10. Visser l'écrou hexagonal et le serrer fermement. Couple de serrage max. : voir annexe.
11. Créer une protection anticorrosion (p. ex. Sikaflex):
- Joint entre la bride de moteur et le châssis.
- Remplir les fentes sur la bride de moteur jusqu'à la rondelle.
12. Fixer de nouveau l'étrier de retenue sur le châssis :
- Insérer la rondelle sur la vis à tête hexagonale.
- Insérer la vis à tête hexagonale dans le châssis et l'étrier de retenue.
- Insérer la rondelle sur la vis à tête hexagonale.
- Enduire la vis à tête hexagonale de frein de vis.
- Visser l'écrou hexagonal et le serrer fermement. Couple de serrage max. : voir annexe.
▶
Le châssis est remplacé.
1
1
Support de câble pour décharge de traction
2
Console
3
Pas de hauteur
4
4 x matériel de fixation : Vis à tête hexagonale, rondelle, écrou hexagonal
✓
Agitateur posé sur un support stable.
✓
Appareil de levage à disposition !
✓
L'outillage est préparé.
1.
Accrocher l'appareil de levage à l'agitateur. Tendre légèrement l'instrument de levage.
2
2.
Ouvrir le support de câble et retirer le câble de raccordement.
3.
Desserrer et retirer les écrous hexagonaux.
4.
Retirer les rondelles des vis à tête hexagonale.
5.
Retirer l'agitateur de la console.
6.
Retirer les vis à tête hexagonale.
7.
Placer les vis à tête hexagonale dans la nouvelle console.
AVIS ! Respecter la hauteur ! L'hélice ne doit pas heurter le sol !
8.
Brancher l'agitateur sur les vis à tête hexagonale.
9.
Brancher la rondelle sur les vis à tête hexagonale.
10. Visser l'écrou hexagonal et le serrer fermement. Couple de serrage max. : voir annexe.
fr
43
