Wilo Flumen OPTI-TR 50-3 Serie Notice De Montage Et De Mise En Service page 23

2
±0°
6
8

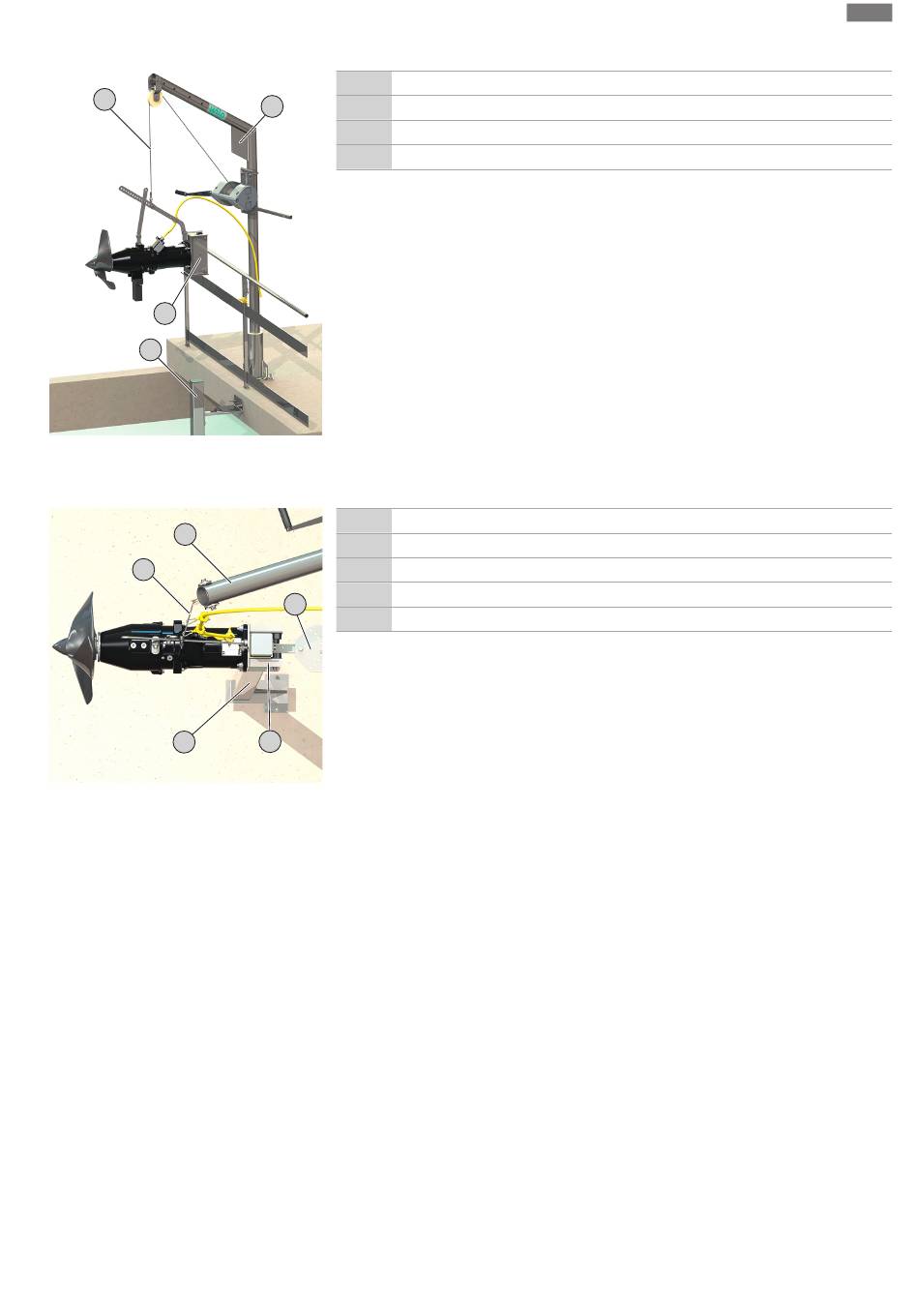

Fig. 8: Basculer l'agitateur au-dessus du bas-
sin
1
2
8
Fig. 9: Agitateur sur le dispositif de descente
et support
Notice de montage et de mise en service • Wilo-Flumen OPTI-TR 50-3 ... 120-1, Wilo-Flumen EXCEL-TRE 50-3 ... 90-2 • Ed.01/2022-07
Lever l'agitateur et le basculer au-dessus du bassin
1 Appareil de levage
1
2 Instrument de levage
6 Châssis
8 Barre de guidage du dispositif de descente et support
✓ Travaux préparatoires terminés.
1. Lever l'agitateur de sorte qu'il puisse être basculé sans danger par-dessus la main cou-
rante.
AVIS ! L'agitateur doit être suspendu horizontalement à l'appareil de levage. Si l'agi-
tateur est accroché de manière oblique sur l'appareil de levage, déplacer le point
d'élingage sur le châssis.
2. Basculer l'agitateur au-dessus du bassin.
AVIS ! Le châssis doit être perpendiculaire à la barre de guidage. Si le châssis n'est pas
perpendiculaire à la barre de guidage, adapter la projecture sur l'appareil de levage.
Monter l'agitateur sur le dispositif de descente et support
1 Appareil de levage
2 Instrument de levage
6 Châssis
8 Barre de guidage du dispositif de descente et support
9
9 Support supérieur du dispositif de descente et support
✓ L'agitateur est accroché à l'horizontale.
✓ Châssis perpendiculaire à la barre de guidage.
✓ Support de câble monté.
1. Abaisser lentement l'agitateur.
6
2. Introduire la barre de guidage sans l'incliner dans le châssis.
AVIS ! Les rouleaux de guidage reposent sur la barre de guidage.
3. Version avec axes d'enfichage :
Relâcher l'agitateur jusqu'à ce que le châssis se trouve sous le support supérieur. Monter
les axes d'enfichage et les galets en plastique traversants et les sécuriser avec les gou-
pilles rabattables !
